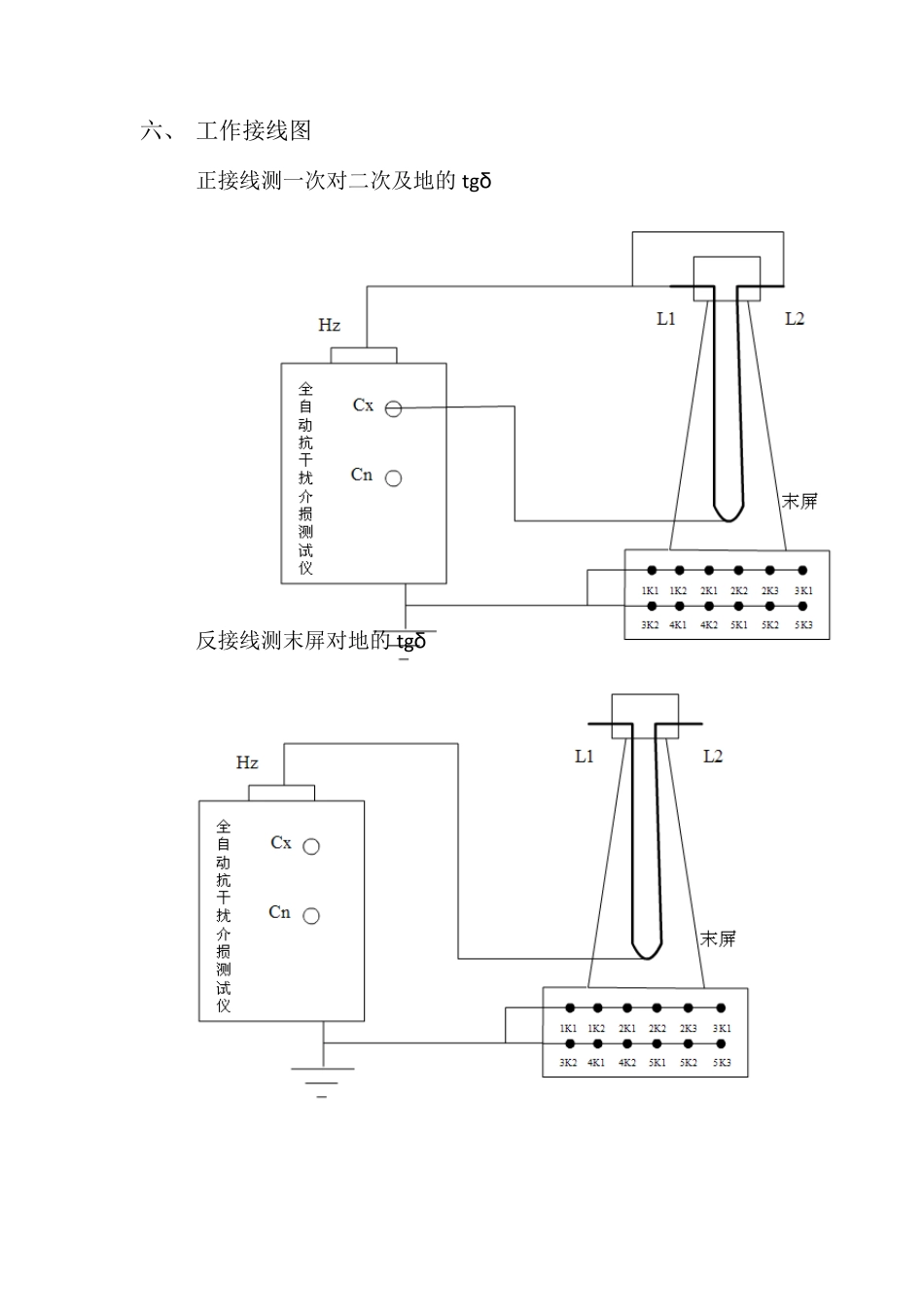

电流互感器绕组介质损耗因数tgδ 试验 一、 工作目的 能有效发现局部集中性的和整体分布性的缺陷，测量电容式电流互感器末屏对地的 tgδ 主要检查电流互感器底部和电容芯子表面绝缘状态。 二、 工作对象 电容式电流互感器 三、 知识准备 第二篇 各类电力设备的预防性试验 第八章 互感器试验 标题二 测量电流互感器的电容量 C 和 tgδ 四、 工作器材准备 全自动抗干扰介损测试仪、安全围栏、标示牌、放电棒、现场原始记录本、专用导线。 五、 工作危险点分析 见通用危险点 六、 工作接线图 正接线测一次对二次及地的 tgδ 反接线测末屏对地的 tgδ 七、 工作步骤 正接线测一次对二次及地的tgδ （1）将全自动抗干扰介损测试仪可靠接地。 （2）二次端口端接接地。 （3）一次L1 和L2 端接接全自动抗干扰介损测试仪高压端Hz。 （4）末屏接全自动抗干扰介损测试仪测试端Cx。 （5）接线完毕，检查接线，经工作负责人允许开始测试。 （6）开始测试，接通电源，打开仪器“开关”按钮，仪器开始自检。 （7）选择接线方式“正接”，选择试验电压10KV，打开高压允许开关仪器开始测试。 （8）试验时操作人员手放于“开关”按钮或“高压允许”按钮上，时刻关注周围情况，巡视人员应加强巡视，负责人履行监护制度。 （9）试验完毕，仪器自动降压到零，试验结束，打印并记录试验数据。 （10）检查数据可靠性。检查完毕后拆除试验接线，先拆接线后拆地线。并清理试验现场。 反接线测末屏对地的tgδ （1）将全自动抗干扰介损测试仪可靠接地。 （2）二次端口端接接地。 （3）末屏接全自动抗干扰介损测试仪高压端Hz。 （4）接线完毕，检查接线，经工作负责人允许开始测试。 （5）开始测试，接通电源，打开仪器“开关”按钮，仪器开始自检。 （6）选择接线方式“反接”，选择试验电压2KV，打开高压允许开关仪器开始测试。 （8）试验时操作人员手放于“开关”按钮或“高压允许”按钮上，时刻关注周围情况，巡视人员应加强巡视，负责人履行监护制度。 （9）试验完毕，仪器自动降压到零，试验结束，打印并记录试验数据。 （10）检查数据可靠性。检查完毕后拆除试验接线，先拆接线后拆地线。 八、 工作标准 1.《输变电设备状态检修试验规程 Q/GDW168-2008》 （1）周期：3 年 （2）电容量初值差不超过+（-）5%（警示值） （3）介质损耗因数 tgδ 满足下表要求（注意值） Um（KV） 126/72.5 252/363 ...
