电流互感器作业指导书

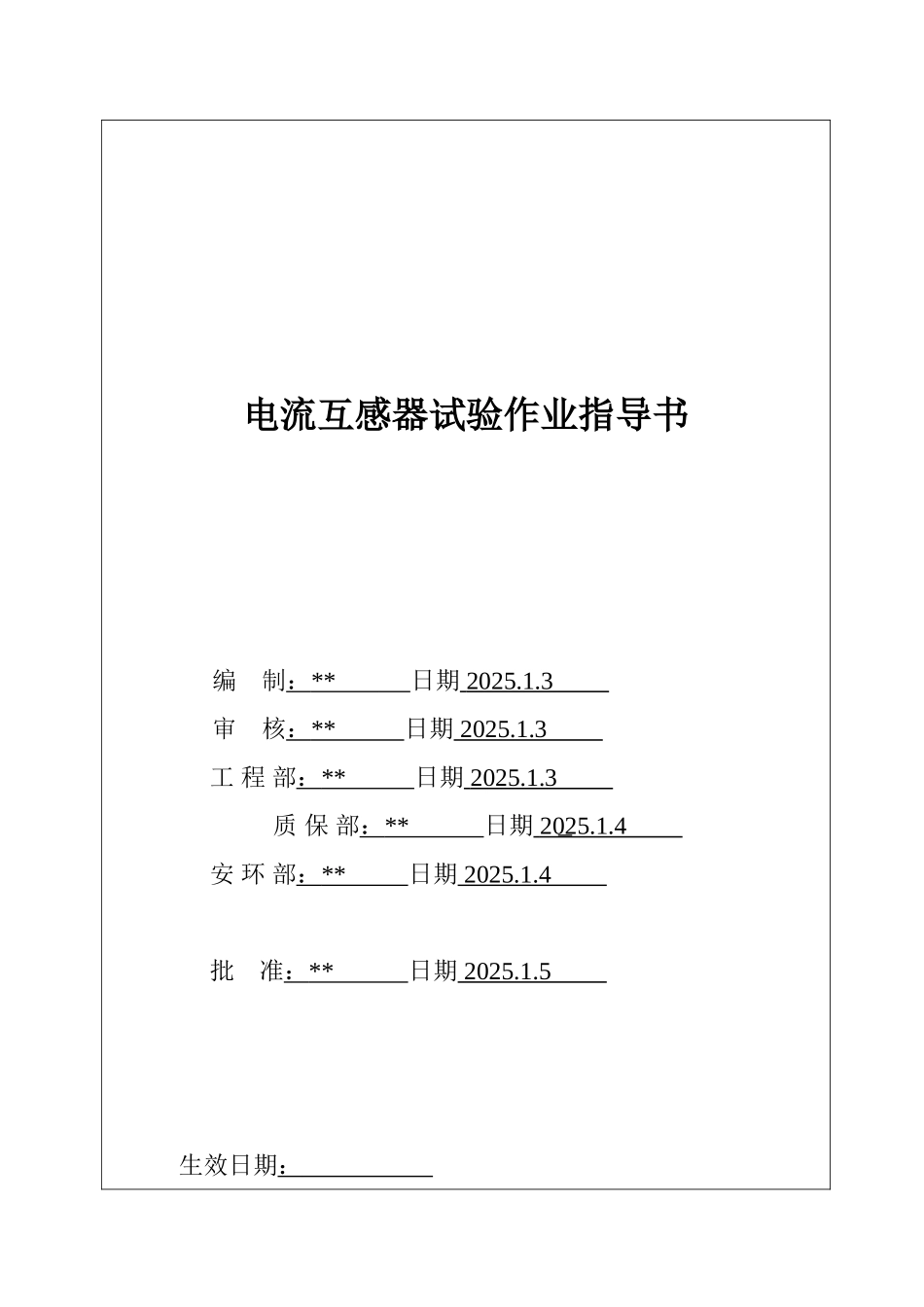

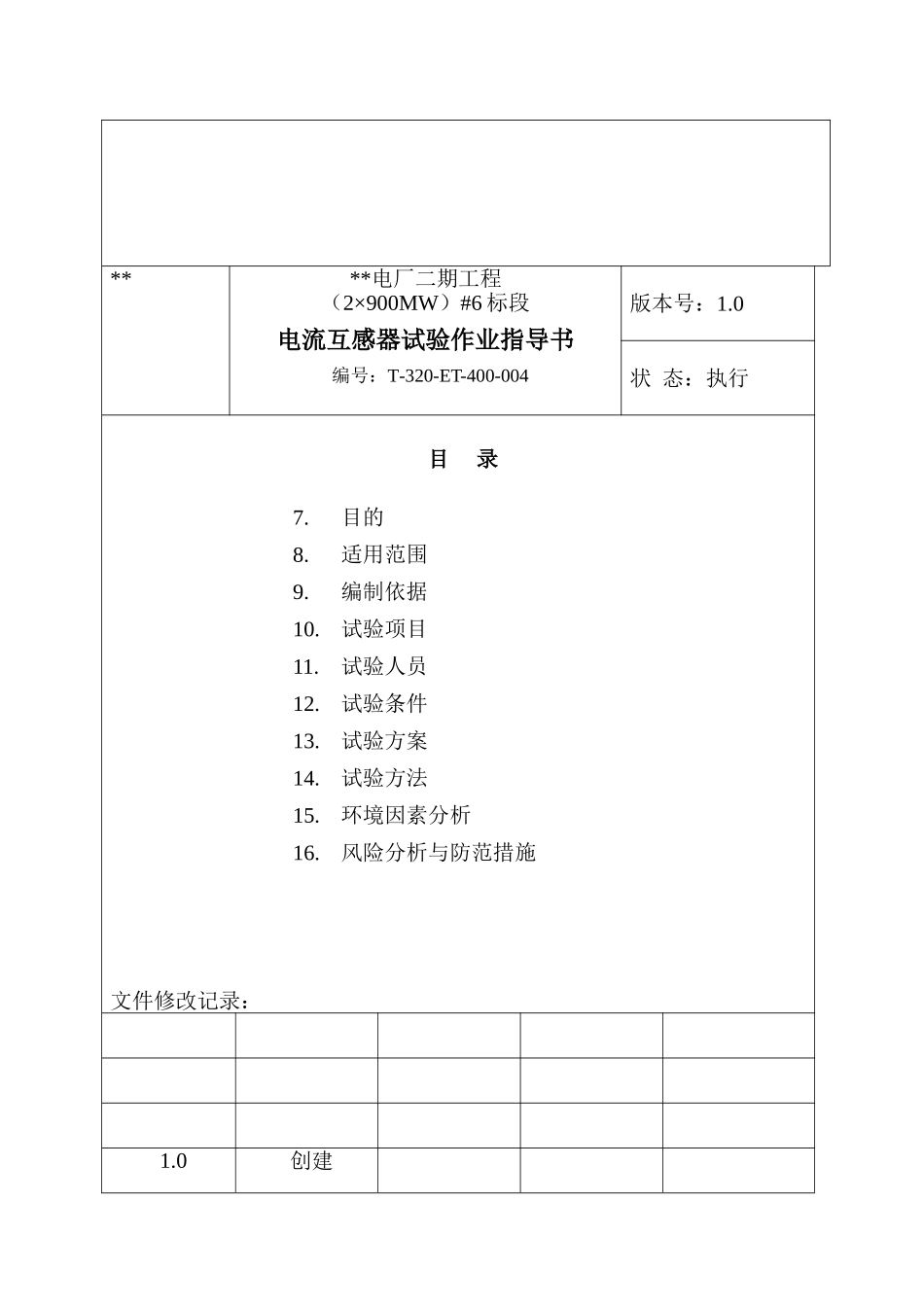

**电力建设第二工程公司作业指导书编号：T-320-ET-400-004版本号：1.0状态：执行电流互感器试验作业指导书编 制： ** 日期 2025.1.3 审 核： ** 日期 2025.1.3 工 程 部： ** 日期 2025.1.3 质 保 部： ** 日期 2025.1.4 安 环 部： ** 日期 2025.1.4 批 准： ** 日期 2025.1.5 生效日期： ****电厂二期工程（2×900MW）#6 标段电流互感器试验作业指导书编号：T-320-ET-400-004版本号：1.0状 态：执行目 录7.目的8.适用范围9.编制依据10.试验项目11.试验人员12.试验条件13.试验方案14.试验方法15.环境因素分析16.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人1. 目的：为了保证**电厂二期工程（2×900MW）#6 标段电流互感器设备安装的施工质量，检查施工过程中产生的质量符合有关规程规定，保证电流互感器安全投运。2. 适用范围：适用于**电厂二期工程（2×900MW）#6 标段电流互感器交接试验。3. 编制依据：3.1 SIEMENS 施工图纸及安装手册3.2 《电力建设安全工作规程》 （火力发电厂部分）3.3《电气装置安装工程电气设备交接试验标准》 （GB50150—91）4. 试验项目： 4.1.变比试验4.2.极性试验4.3.测量线圈绝缘电阻试验4.4.励磁特性曲线试验4.5.沟通耐压试验5. 试验人员：试验负责人： 1 人试验员： 3 人6. 试验条件：6.1.所有参加试验人员资质证书齐全、有效，并经过详细的技术交底和安全交底。6.2.试验仪器合格有效。6.3.电流互感器的技术文件和出厂试验报告齐全。6.4.设备已到现场，安装工作基本完成。6.5.现场有可靠的施工电源。6.6.现场有足够的施工空间。17. 试验方案：见附图一。 18. 试验方法：18.3. 变比试验：18.3.1.试验接线： T8.1.2.试验仪器：19. 调压器:220V/3kVA,TDGC2-320. 电流发生器:0-250V,0-1000A21. 标准电流互感器:0.2 级,50-2000A/5A,HL122. 电流表:T19-A，0.5/1A，0.5 级8.1.3.试验步骤：23. 检查试验接线正确，调压器处于零位,调整标准电流互感器变比接近于被测变比。24. 合上电源，调节调压器，当电流升至被试互感器额定电流时，同时记录电流表A0、Ax 的值。25. 调压器降至零位，断开电源。26. 测试数据表格：被试二次绕组号被试电流互感器额定变比标准电流互感器变比I0IxA00AxQKBCT0CTx220VACT- 调压器 B- 电流发生器CT0- 标准电流互感器CTx- 被试电流互感器QK- 开关A0 ， Ax- 标准电流表测试电流互感...
