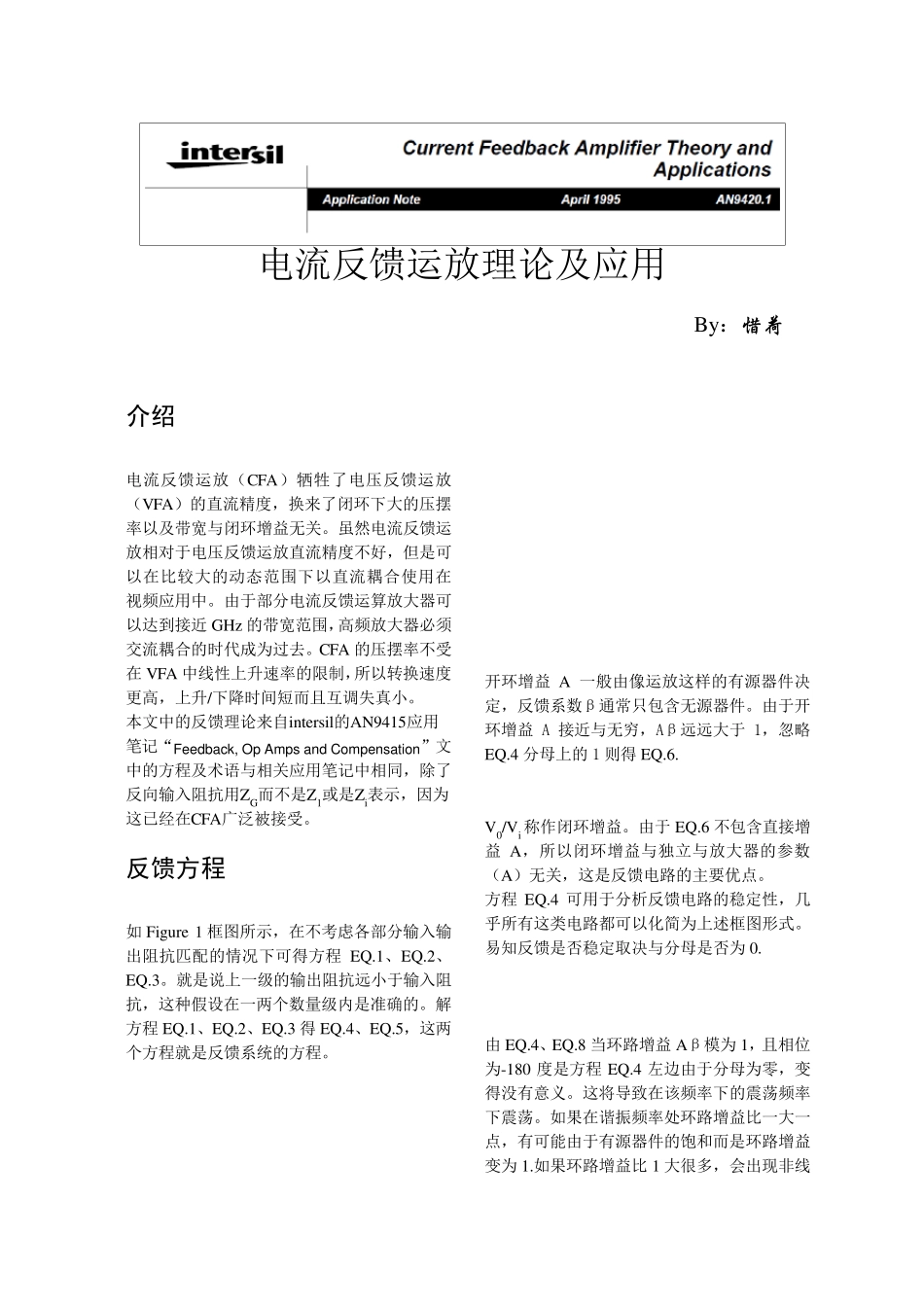

电 流 反 馈 运 放 理 论 及 应 用 By： 惜荷 介绍 电 流 反 馈 运 放 （ CFA） 牺 牲 了 电 压 反 馈 运 放（ VFA） 的 直 流 精 度 ， 换 来 了 闭 环 下 大 的 压 摆率 以 及 带 宽 与 闭 环 增 益 无 关 。 虽 然 电 流 反 馈 运放 相 对 于 电 压 反 馈 运 放 直 流 精 度 不 好 ， 但 是 可以 在 比 较 大 的 动 态 范 围 下 以 直 流 耦 合 使 用 在视 频 应 用 中 。 由 于 部 分 电 流 反 馈 运 算 放 大 器 可以 达 到 接 近 GHz 的 带 宽 范 围 ，高 频 放 大 器 必 须交 流 耦 合 的 时 代 成 为 过 去 。 CFA 的 压 摆 率 不 受在 VFA 中 线 性 上 升 速 率 的 限 制 ，所 以 转 换 速 度更 高 ， 上 升 /下 降 时 间 短 而 且 互 调 失 真 小 。 本 文 中 的 反 馈 理 论 来 自 intersil的 AN9415应 用笔 记 “ Feedback, Op Amps and Compensation” 文中 的 方 程 及 术 语 与 相 关 应 用 笔 记 中 相 同 ， 除 了反 向 输 入 阻 抗 用 ZG而 不 是 Z1或 是 Zi表 示 ， 因 为这 已 经 在 CFA广泛被接 受 。 反馈方程 如Figure 1 框图所 示 ， 在 不 考虑各部 分 输 入 输出阻 抗 匹配的 情况下 可 得方 程EQ.1、EQ.2、EQ.3。 就是 说上 一级的 输 出阻 抗 远小 于 输 入 阻抗 ， 这 种假设在 一两个数量级内是 准确的 。 解方 程 EQ.1、EQ.2、EQ.3 得EQ.4、EQ.5， 这 两个方 程 就是 反 馈 系统的 方 程 。 开环 增 益A 一般由 像运 放 这 样的 有源器 件决定， 反 馈 系数β通常只包含无 源器 件。 由 于 开环 增 益A 接 近 与 无 穷， Aβ远远大 于1， 忽略EQ.4 分 母上 的 1 则得EQ.6. V0/Vi 称作闭 环 增 益 。 由 于 EQ.6 不 包含直 接 增益A， 所 以 闭 环 增 益 与 独立与 放 大 器 的 参数（ A） 无 关 ， 这 是 反 馈 电 路的 主要优点。 方 程EQ.4 可 用 于 分 析反 馈 电 路的 稳定性 ， 几乎所 有这 类电 路都可 以 化简为 上 述框图形式。易知反 馈 是 否稳定取决与 分 母是 否为 0. 由...
