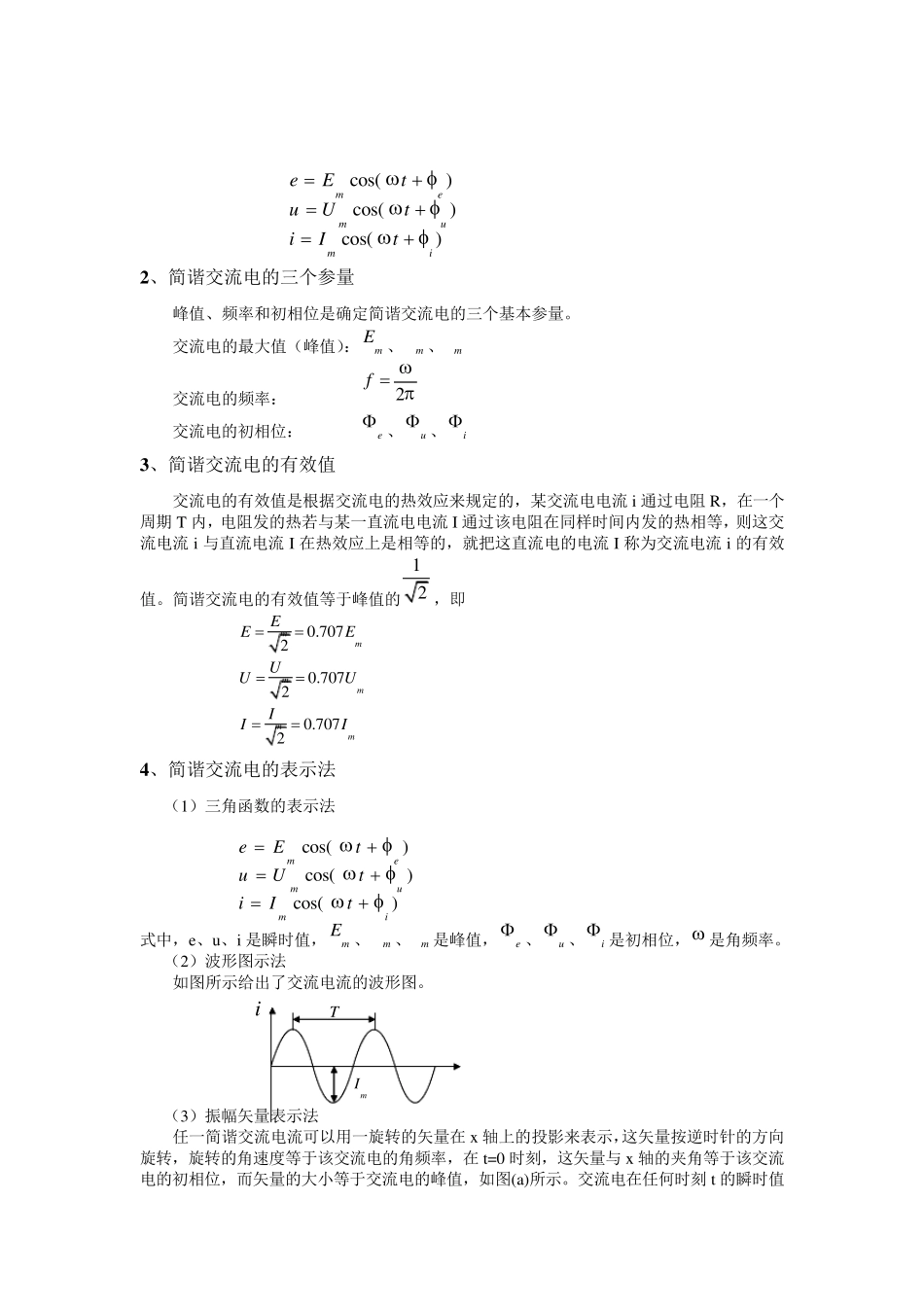

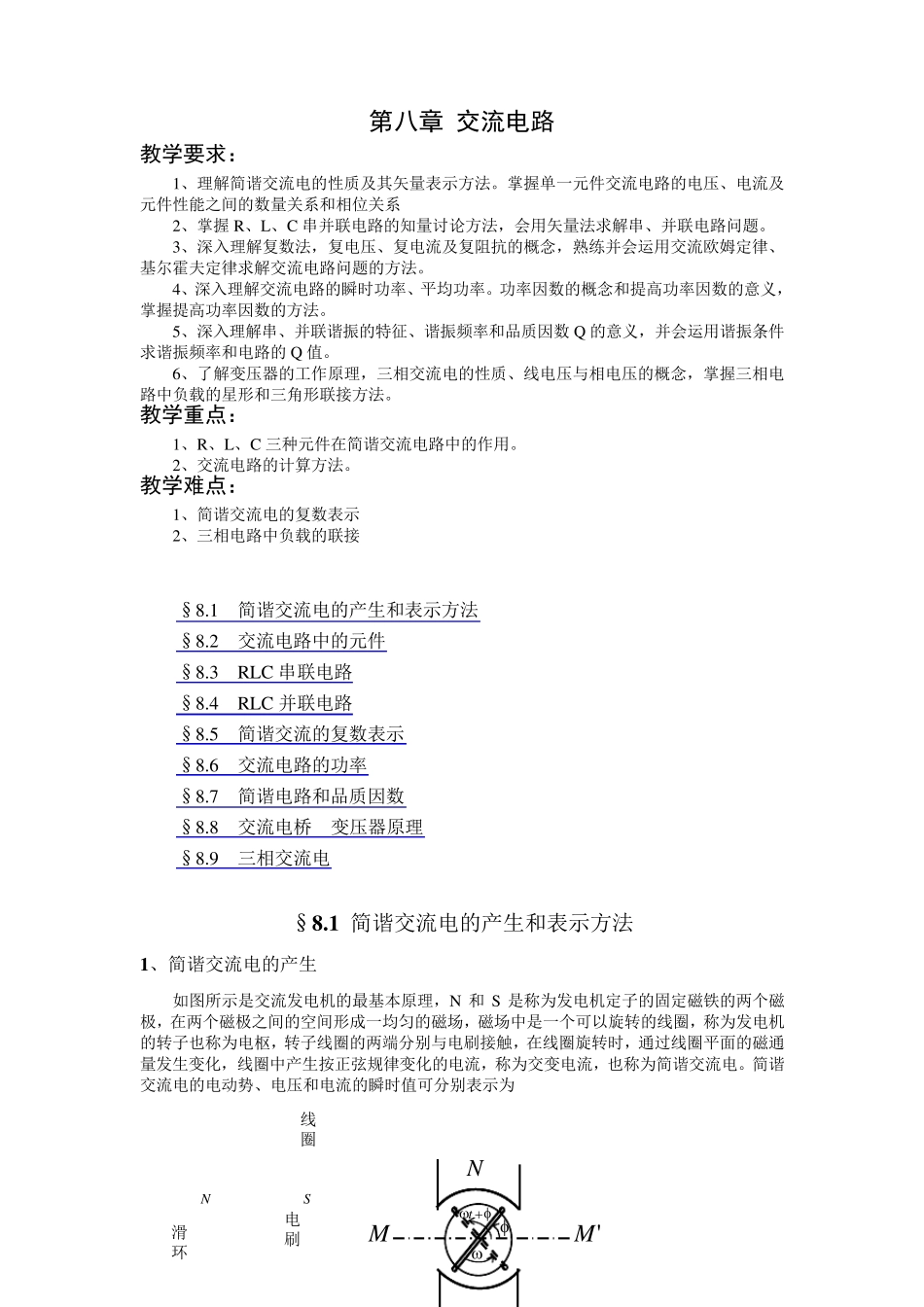

第八章 交流电路 教学要求： 1、理解简谐交流电的性质及其矢量表示方法。掌握单一元件交流电路的电压、电流及元件性能之间的数量关系和相位关系 2、掌握R、L、C 串并联电路的知量讨论方法，会用矢量法求解串、并联电路问题。 3、深入理解复数法，复电压、复电流及复阻抗的概念，熟练并会运用交流欧姆定律、基尔霍夫定律求解交流电路问题的方法。 4、深入理解交流电路的瞬时功率、平均功率。功率因数的概念和提高功率因数的意义，掌握提高功率因数的方法。 5、深入理解串、并联谐振的特征、谐振频率和品质因数Q 的意义，并会运用谐振条件求谐振频率和电路的Q 值。 6、了解变压器的工作原理，三相交流电的性质、线电压与相电压的概念，掌握三相电路中负载的星形和三角形联接方法。 教学重点： 1、R、L、C 三种元件在简谐交流电路中的作用。 2、交流电路的计算方法。 教学难点： 1、简谐交流电的复数表示 2、三相电路中负载的联接 §8.1 简谐交流电的产生和表示方法 §8.2 交流电路中的元件 §8.3 RLC 串联电路 §8.4 RLC 并联电路 §8.5 简谐交流的复数表示 §8.6 交流电路的功率 §8.7 简谐电路和品质因数 §8.8 交流电桥 变压器原理 §8.9 三相交流电 §8 .1 简谐交流电的产生和表示方法 1 、简谐交流电的产生 如图所示是交流发电机的最基本原理，N 和S 是称为发电机定子的固定磁铁的两个磁极，在两个磁极之间的空间形成一均匀的磁场，磁场中是一个可以旋转的线圈，称为发电机的转子也称为电枢，转子线圈的两端分别与电刷接触，在线圈旋转时，通过线圈平面的磁通量发生变化，线圈中产生按正弦规律变化的电流，称为交变电流，也称为简谐交流电。简谐交流电的电动势、电压和电流的瞬时值可分别表示为 NtM'M滑电NS线圈环刷 cos()cos()cos()memumieEtuUtiIt 2 、简谐交流电的三个参量 峰值、频率和初相位是确定简谐交流电的三个基本参量。 交流电的最大值（峰值）：mE 、mU 、mI 交流电的频率： 2f 交流电的初相位： e、u、i 3 、简谐交流电的有效值 交流电的有效值是根据交流电的热效应来规定的，某交流电电流 i 通过电阻 R，在一个周期 T 内，电阻发的热若与某一直流电电流 I 通过该电阻在同样时间内发的热相等，则这交流电流 i 与直流电流 I 在热效应上是相等的，就把这直流电的电流 I 称为交流电流 i 的有效值。简谐...
