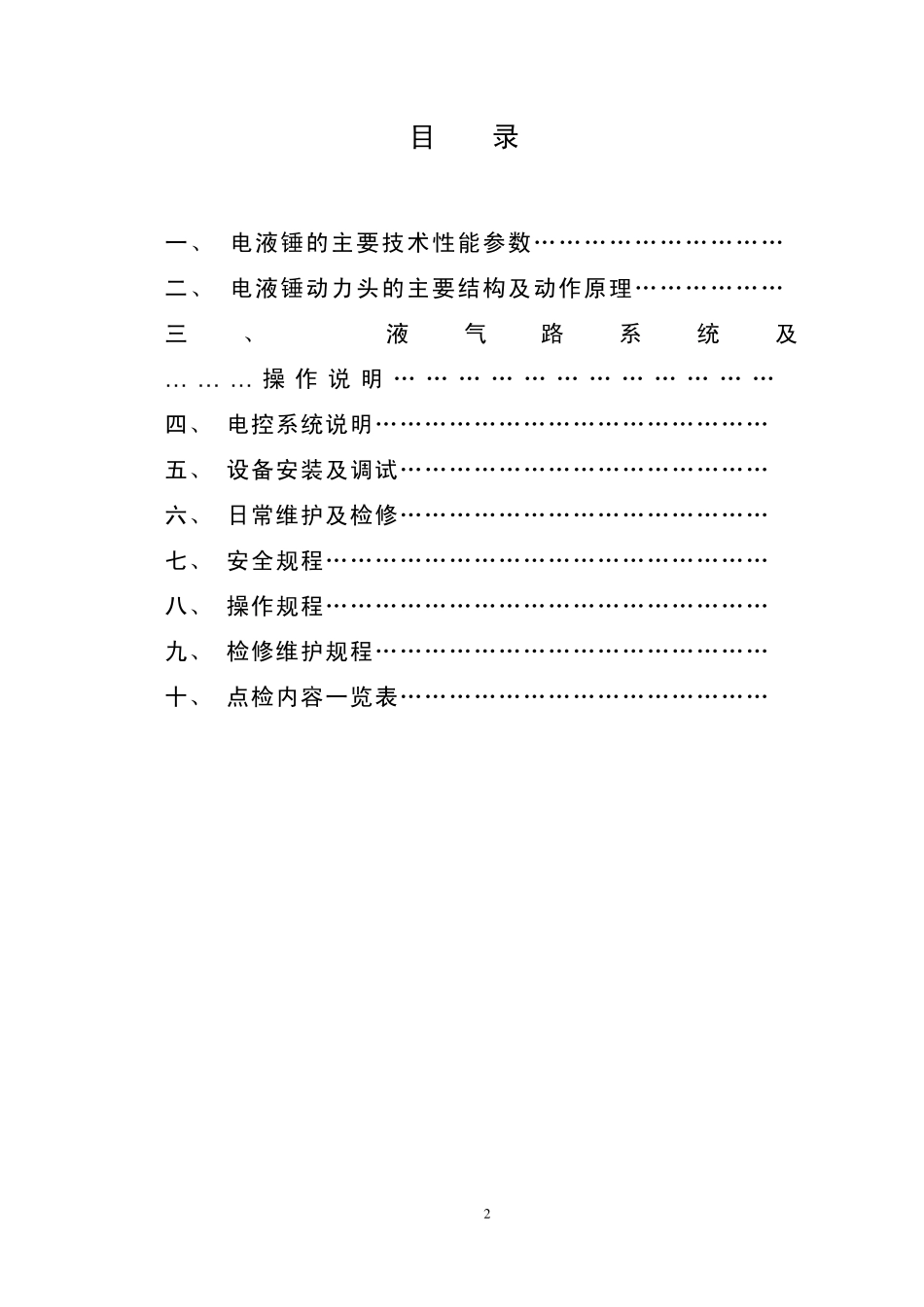

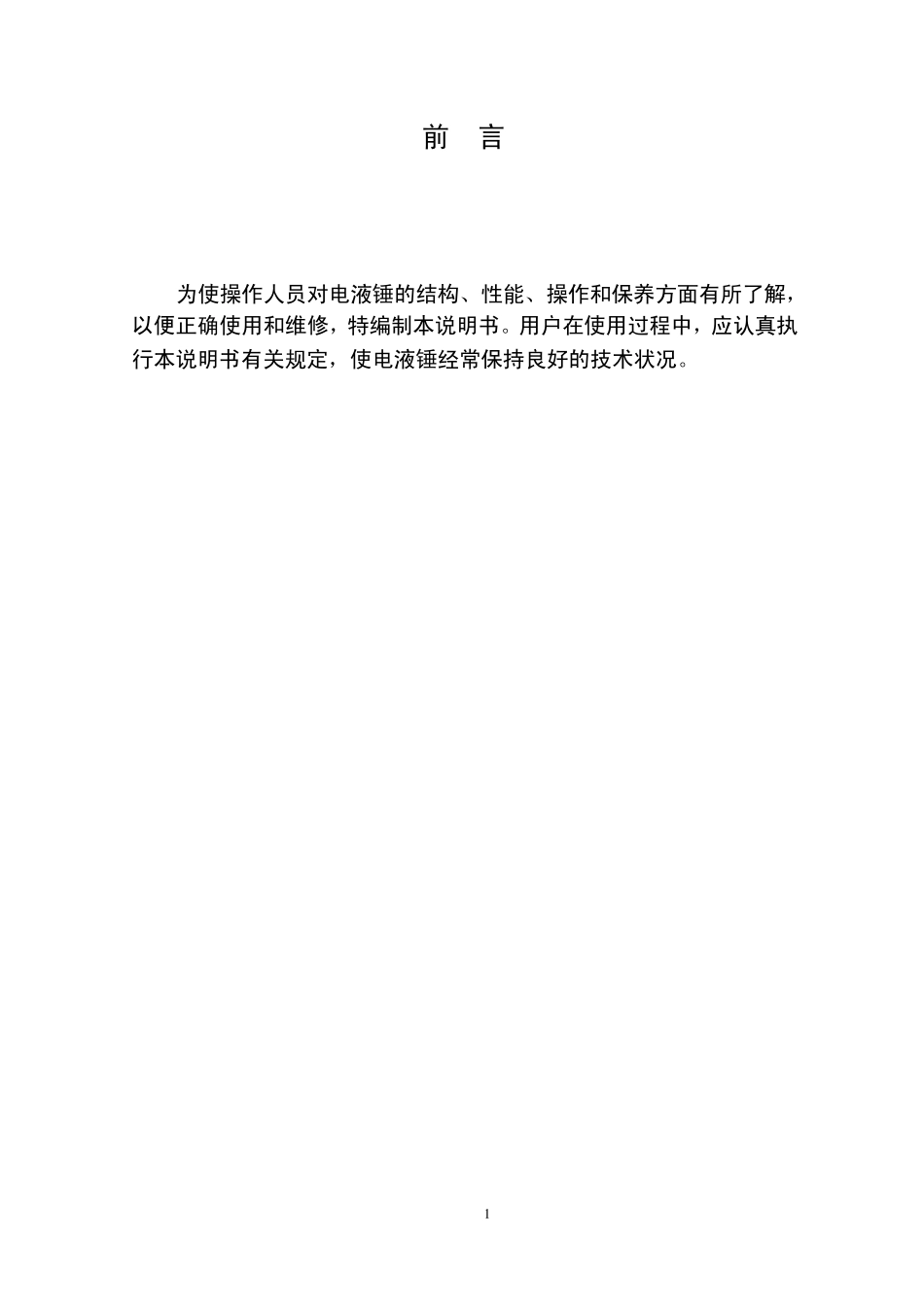

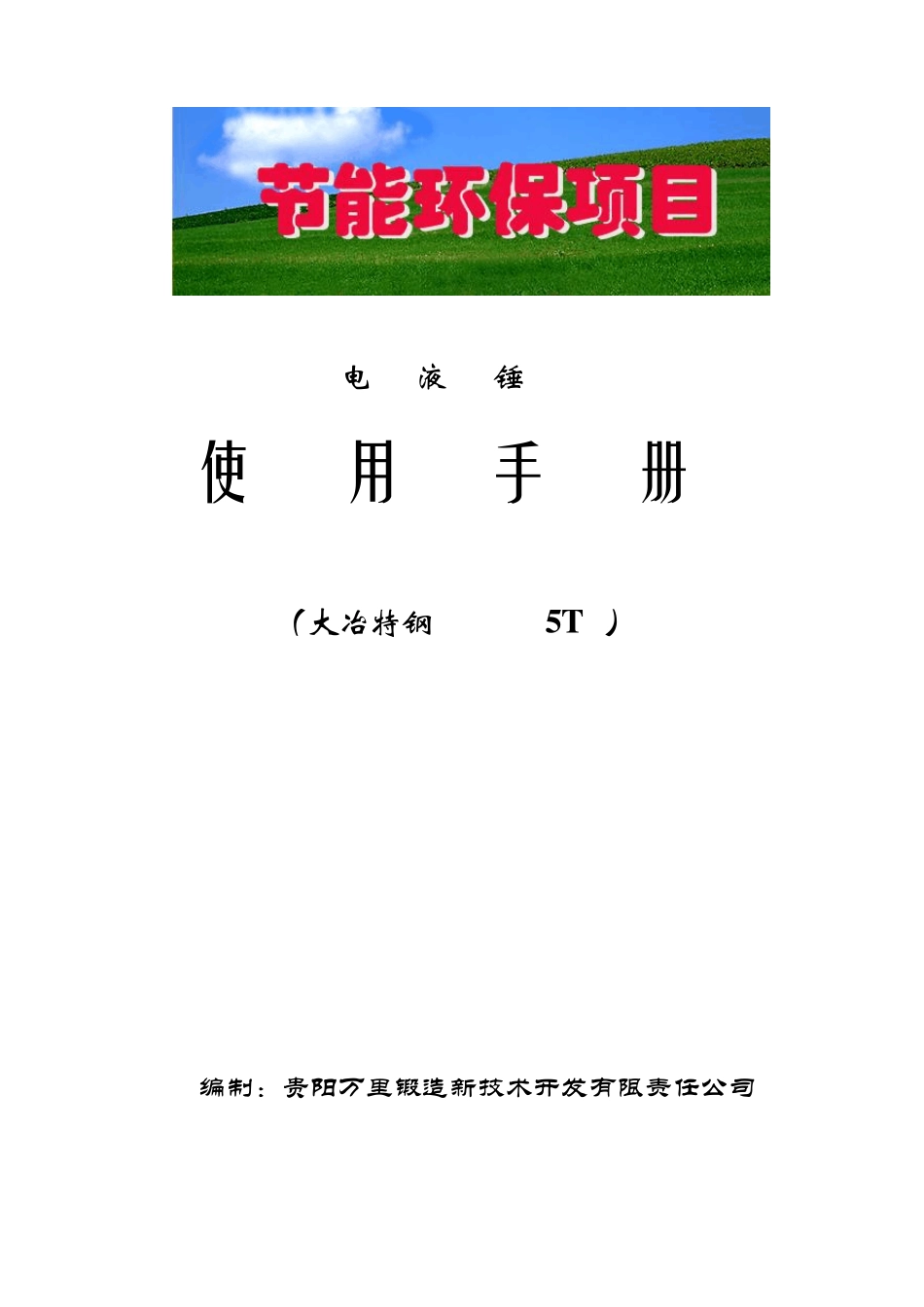

（大冶特钢5T ） 用前必读 编制：贵阳万里锻造新技术开发有限责任公司 使 用 手 册 电 液 锤 1 前 言 为使操作人员对电液锤的结构、性能、操作和保养方面有所了解，以便正确使用和维修，特编制本说明书。用户在使用过程中，应认真执行本说明书有关规定，使电液锤经常保持良好的技术状况。 2 目 录 一、 电液锤的主要技术性能参数…………………………3 二、 电液锤动力头的主要结构及动作原理………………6 三、 液气路系统及 … … … 操 作 说 明 … … … … … … … … … … … … 8 四、 电控系统说明…………………………………………13 五、 设备安装及调试………………………………………20 六、 日常维护及检修………………………………………21 七、 安全规程………………………………………………27 八、 操作规程………………………………………………28 九、 检修维护规程…………………………………………30 十、 点检内容一览表………………………………………32 3 一、电液锤的主要技术性能参数 (一)、整锤参数 项 目 代 号 单位 技术参数 额定打击能量 E额 KJ 280 设计行程 X Mm 1900 落下部分重量 M1 kg 7000 打击速度 v m/s 8.5m/s 额定油压 P蓄min Mpa 10—13 主缸工作压力 P Mpa 2—3.5 油泵流量 Q L/min 245×7 电机功率 N KW 75×7+7.5×2 打击频次 — 次/分 55～110 (二)、液压源参数 名称 项目 参 数 油箱 容积 12m3 油 泵 型号 A2F250R5P2 额定压力 35Mpa 流量 245 L/min 安装方式 方形法兰 旋向 顺时针 输入轴形式 双平键 工作油温 15—60℃ 4 名称 项 目 参 数 电 机 型号 Y315S-6 额定功率 75kw 异步转速 980r/min 液压油 牌号 水-乙二醇 (三)、卸荷系统参数 元件名称 型 号 电磁溢流阀 DBW30A-2-50/316BG24NZ5L 单向阀 DF-B32K1 数显压力表 YMK-100 40MPa (四)、冷却系统参数 名称 项目 参数 板 式 冷 却 器 型号 BR0.2-30×2 换热介质 油、水 换热面积 60m2 工作压力 ≤1.6Mpa 工作温度 ≤80℃ 流程组合 三流程 冷 却 泵 型号 CBL5160 额定流量 230L/min 额定转速 1470 r/min 名称 项目 参数 回 油 滤 油 器 型号 RFB-630×20F 额定流量 630 L/min 过滤精度 20μ 发讯压力 0.3MPa 5 (五)、主...
