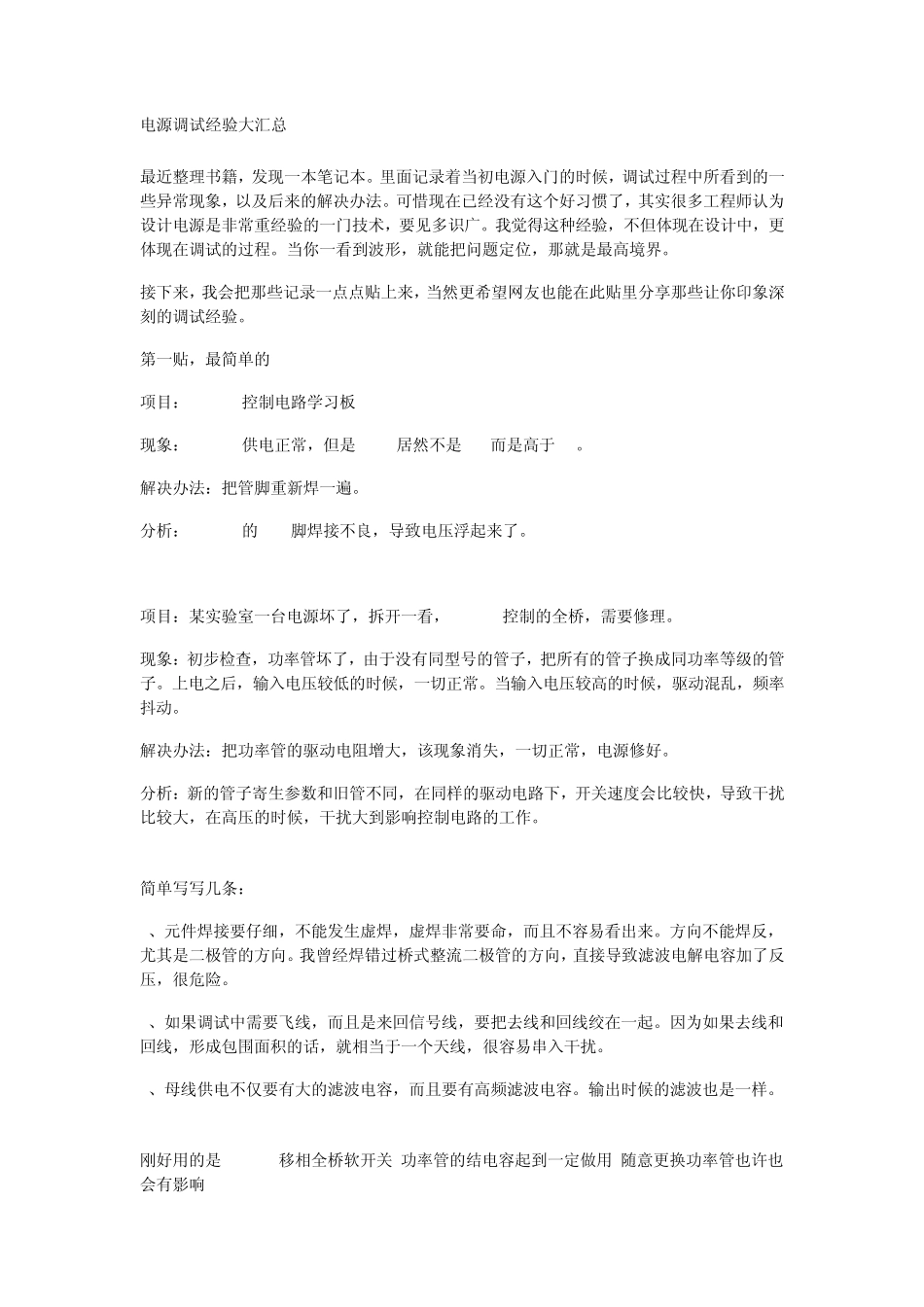

电源调试经验大汇总 最近整理书籍，发现一本笔记本。里面记录着当初电源入门的时候，调试过程中所看到的一些异常现象，以及后来的解决办法。可惜现在已经没有这个好习惯了，其实很多工程师认为设计电源是非常重经验的一门技术，要见多识广。我觉得这种经验，不但体现在设计中，更体现在调试的过程。当你一看到波形，就能把问题定位，那就是最高境界。 接下来，我会把那些记录一点点贴上来，当然更希望网友也能在此贴里分享那些让你印象深刻的调试经验。 第一贴，最简单的 项目：UC3842控制电路学习板 现象：UC3842供电正常，但是 Vref居然不是 5V,而是高于5V。 解决办法：把管脚重新焊一遍。 分析：UC3842的 GND脚焊接不良，导致电压浮起来了。 项目：某实验室一台电源坏了，拆开一看，UC3875控制的全桥，需要修理。 现象：初步检查，功率管坏了，由于没有同型号的管子，把所有的管子换成同功率等级的管子。上电之后，输入电压较低的时候，一切正常。当输入电压较高的时候，驱动混乱，频率抖动。 解决办法：把功率管的驱动电阻增大，该现象消失，一切正常，电源修好。 分析：新的管子寄生参数和旧管不同，在同样的驱动电路下，开关速度会比较快，导致干扰比较大，在高压的时候，干扰大到影响控制电路的工作。 简单写写几条： 1、元件焊接要仔细，不能发生虚焊，虚焊非常要命，而且不容易看出来。方向不能焊反，尤其是二极管的方向。我曾经焊错过桥式整流二极管的方向，直接导致滤波电解电容加了反压，很危险。 2、如果调试中需要飞线，而且是来回信号线，要把去线和回线绞在一起。因为如果去线和回线，形成包围面积的话，就相当于一个天线，很容易串入干扰。 3、母线供电不仅要有大的滤波电容，而且要有高频滤波电容。输出时候的滤波也是一样。 刚好用的是 UC3875移相全桥软开关,功率管的结电容起到一定做用.随意更换功率管也许也会有影响. 是的。移相全桥这种拓扑，特别娇弱，换一个场效应管，好多地方要换。 项目：UC3845双管正激 现象：两个管子关断之后，DS所承受的电压非常悬殊，并非理论上的各自一半。猜测是 MOS的参数不一致导致，把上下管焊下来，交换位置，结果，还是一样。看来和 MOS无关。 解决办法：调节两管驱动，让他们尽量同时关断，情况略有改善，但还是无法平分电压。 分析：这个应该是两个原因引起的，一个是PCB寄生参数的不同导致，两个位置的管子，DS的实际电容有差异。另外一个是，驱动不是很同步...
