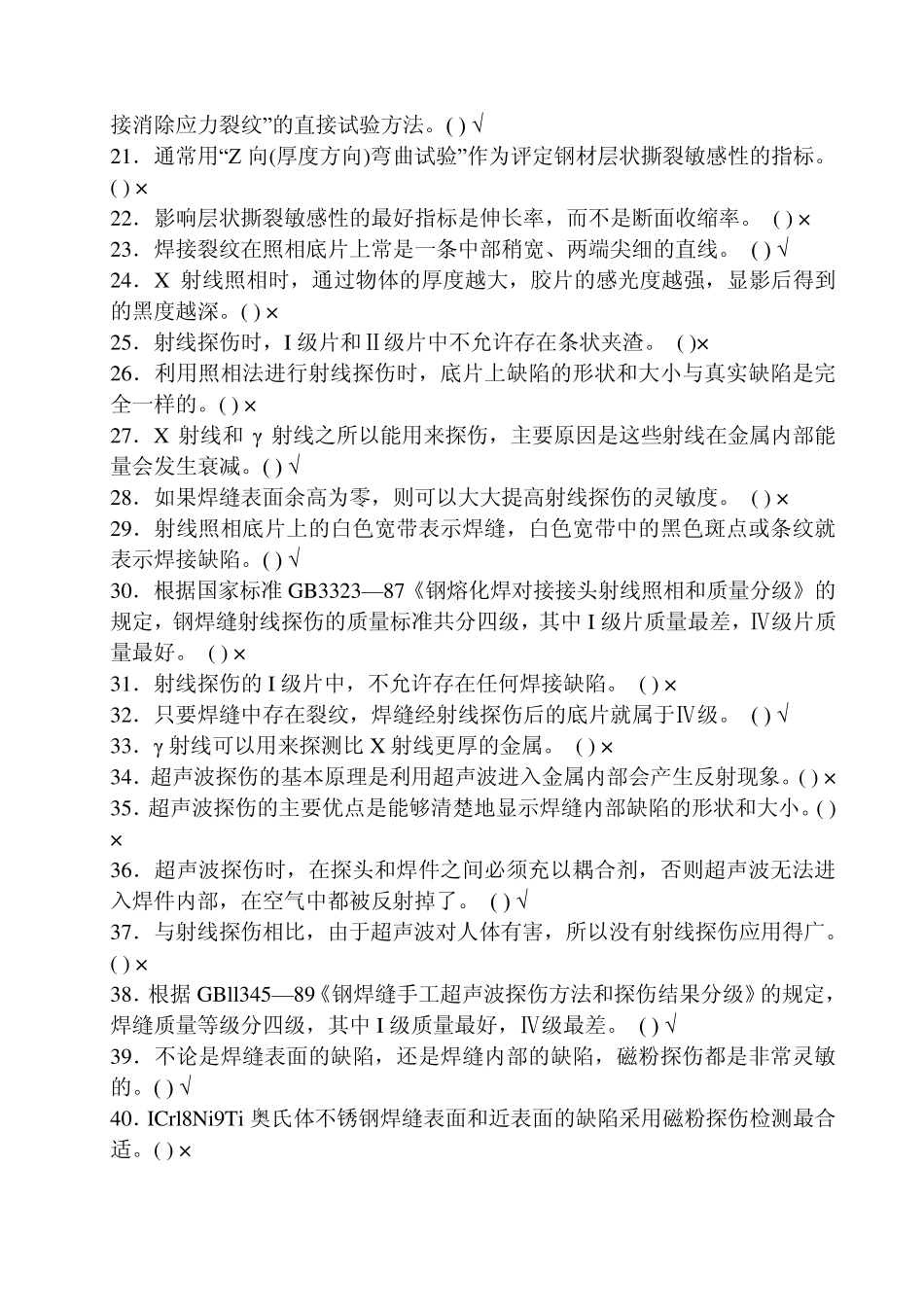

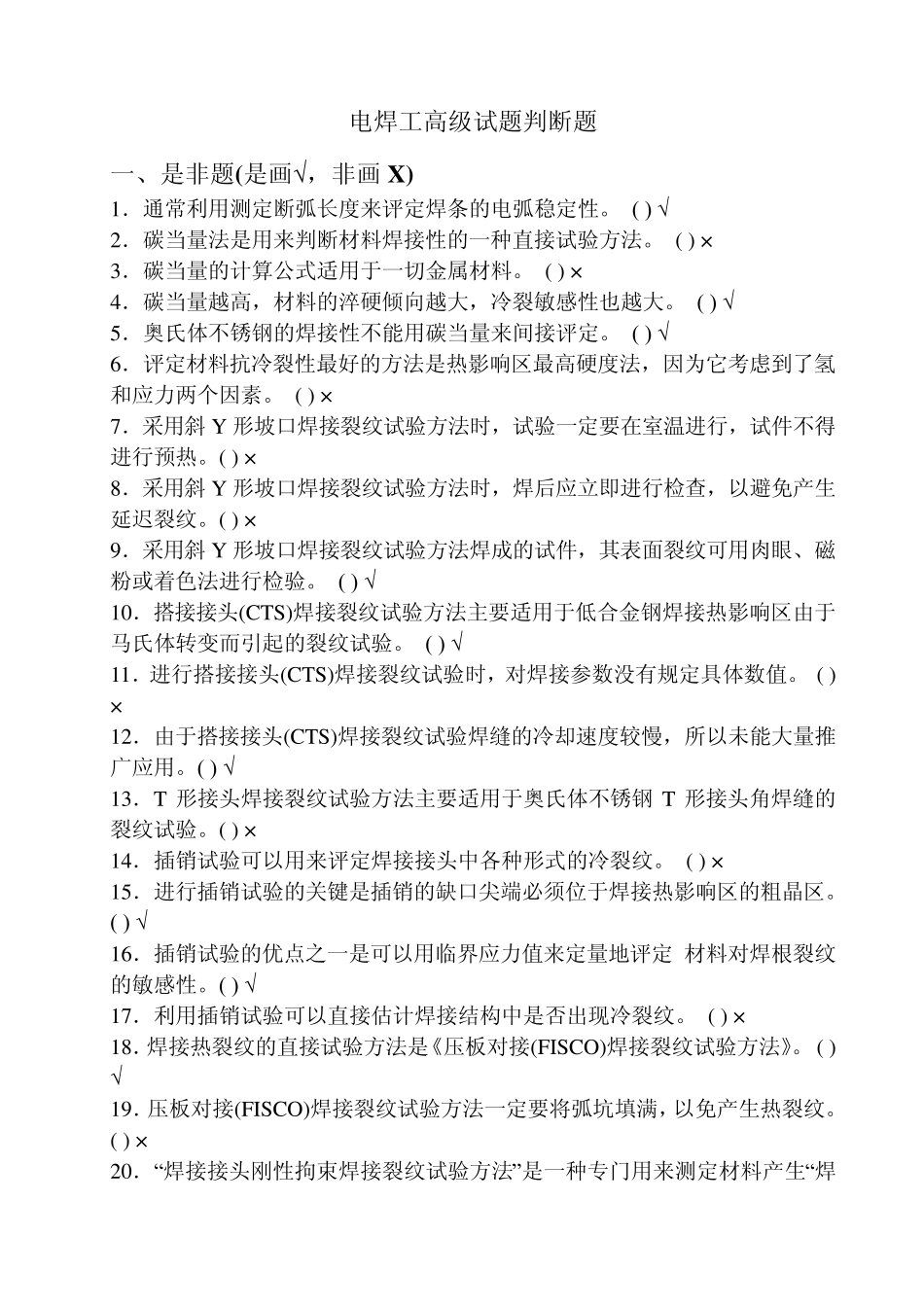

电焊工高级试题判断题 一、是非题(是画√，非画 X ) 1．通常利用测定断弧长度来评定焊条的电弧稳定性。 ( ) √ 2．碳当量法是用来判断材料焊接性的一种直接试验方法。 ( ) × 3．碳当量的计算公式适用于一切金属材料。 ( ) × 4．碳当量越高，材料的淬硬倾向越大，冷裂敏感性也越大。 ( ) √ 5．奥氏体不锈钢的焊接性不能用碳当量来间接评定。 ( ) √ 6．评定材料抗冷裂性最好的方法是热影响区最高硬度法，因为它考虑到了氢和应力两个因素。 ( ) × 7．采用斜 Y 形坡口焊接裂纹试验方法时，试验一定要在室温进行，试件不得进行预热。( ) × 8．采用斜 Y 形坡口焊接裂纹试验方法时，焊后应立即进行检查，以避免产生延迟裂纹。( ) × 9．采用斜 Y 形坡口焊接裂纹试验方法焊成的试件，其表面裂纹可用肉眼、磁粉或着色法进行检验。 ( ) √ 10．搭接接头(CTS)焊接裂纹试验方法主要适用于低合金钢焊接热影响区由于马氏体转变而引起的裂纹试验。 ( ) √ 11．进行搭接接头(CTS)焊接裂纹试验时，对焊接参数没有规定具体数值。 ( ) × 12．由于搭接接头(CTS)焊接裂纹试验焊缝的冷却速度较慢，所以未能大量推广应用。( ) √ 13．T 形接头焊接裂纹试验方法主要适用于奥氏体不锈钢 T 形接头角焊缝的裂纹试验。( ) × 14．插销试验可以用来评定焊接接头中各种形式的冷裂纹。 ( ) × 15．进行插销试验的关键是插销的缺口尖端必须位于焊接热影响区的粗晶区。( ) √ 16．插销试验的优点之一是可以用临界应力值来定量地评定 材料对焊根裂纹的敏感性。( ) √ 17．利用插销试验可以直接估计焊接结构中是否出现冷裂纹。 ( ) × 18．焊接热裂纹的直接试验方法是《压板对接(FISCO)焊接裂纹试验方法》。 ( ) √ 19．压板对接(FISCO)焊接裂纹试验方法一定要将弧坑填满，以免产生热裂纹。( ) × 20．“焊接接头刚性拘束焊接裂纹试验方法”是一种专门用来测定材料产生“焊接消除应力裂纹”的直接试验方法。( ) √ 21．通常用“Z 向(厚度方向)弯曲试验”作为评定钢材层状撕裂敏感性的指标。( ) × 22．影响层状撕裂敏感性的最好指标是伸长率，而不是断面收缩率。 ( ) × 23．焊接裂纹在照相底片上常是一条中部稍宽、两端尖细的直线。 ( ) √ 24．X 射线照相时，通过物体的厚度越大，胶片的感光度越强，显影后得到的黑度越深。( ) × 25．射线探伤时，I 级片和Ⅱ级片中...
