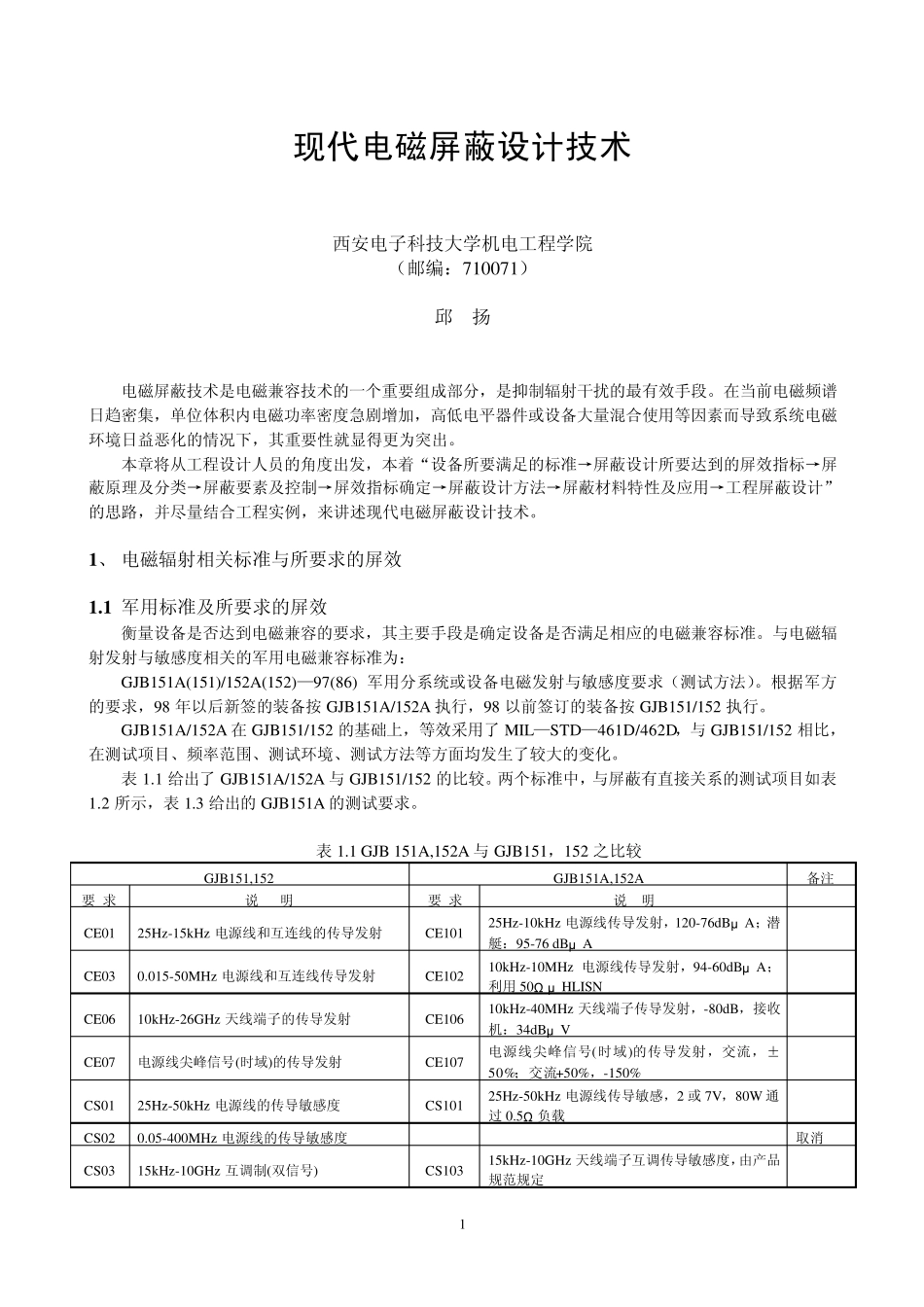

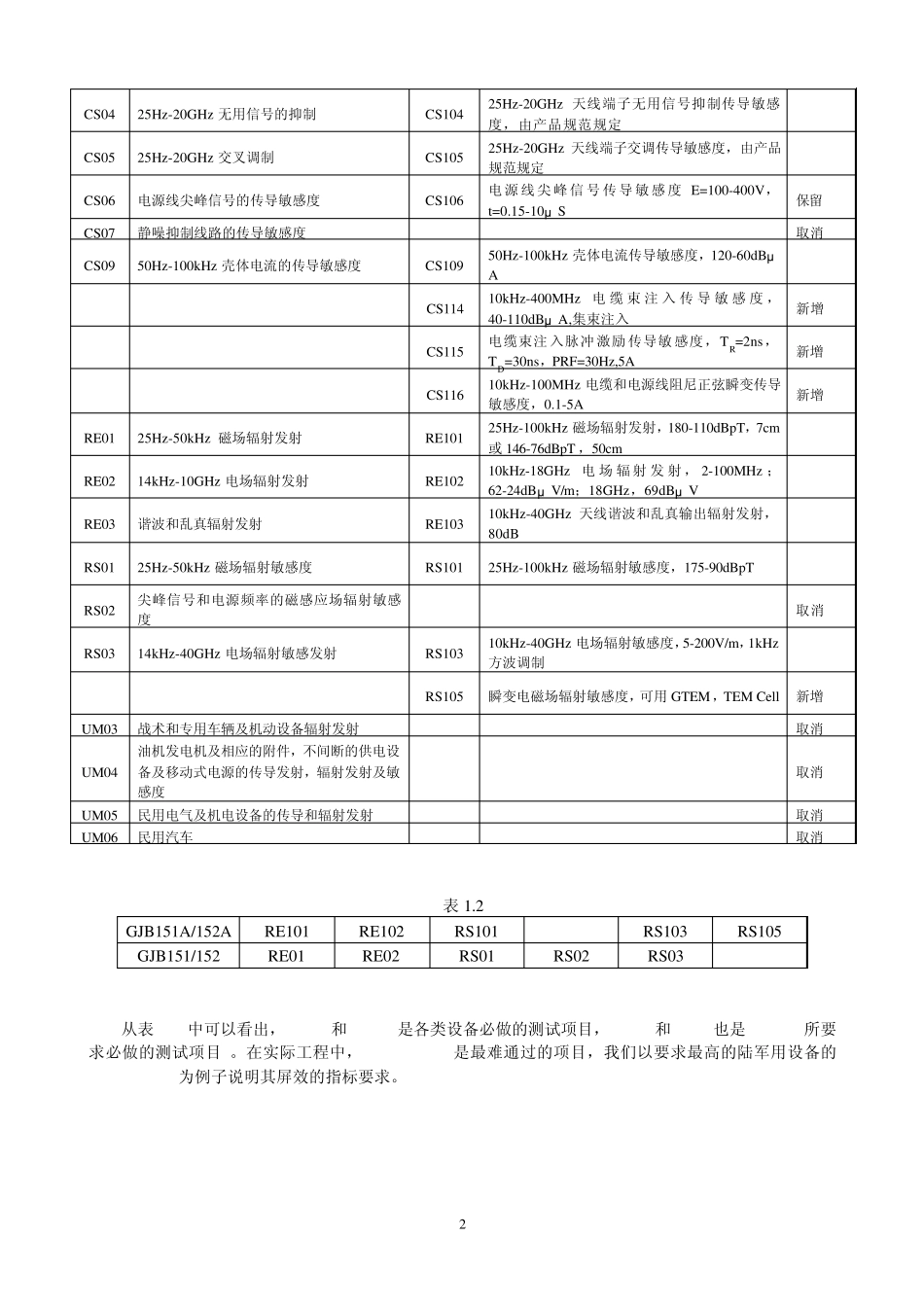

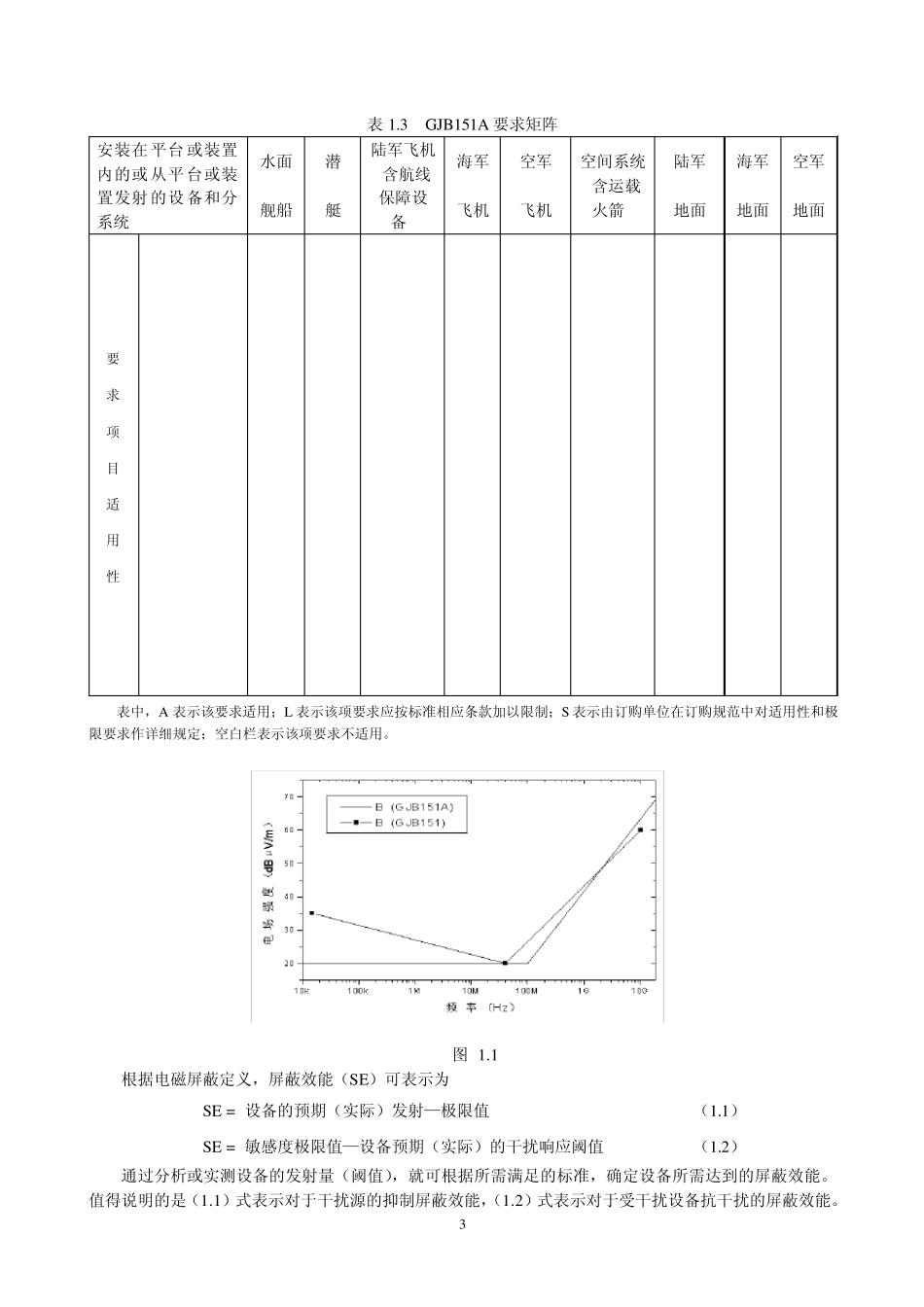

1 现代电磁屏蔽设计技术 西安电子科技大学机电工程学院 （邮编：710071） 邱 扬 电磁屏蔽技术是电磁兼容技术的一个重要组成部分，是抑制辐射干扰的最有效手段。在当前电磁频谱日趋密集，单位体积内电磁功率密度急剧增加，高低电平器件或设备大量混合使用等因素而导致系统电磁环境日益恶化的情况下，其重要性就显得更为突出。 本章将从工程设计人员的角度出发，本着“设备所要满足的标准→屏蔽设计所要达到的屏效指标→屏蔽原理及分类→屏蔽要素及控制→屏效指标确定→屏蔽设计方法→屏蔽材料特性及应用→工程屏蔽设计”的思路，并尽量结合工程实例，来讲述现代电磁屏蔽设计技术。 1 、 电磁辐射相关标准与所要求的屏效 1 .1 军用标准及所要求的屏效 衡量设备是否达到电磁兼容的要求，其主要手段是确定设备是否满足相应的电磁兼容标准。与电磁辐射发射与敏感度相关的军用电磁兼容标准为： GJB151A(151)/152A(152)—97(86) 军用分系统或设备电磁发射与敏感度要求（测试方法）。根据军方的要求，98 年以后新签的装备按GJB151A/152A 执行，98 以前签订的装备按GJB151/152 执行。 GJB151A/152A 在 GJB151/152 的基础上，等效采用了MIL—STD—461D/462D，与GJB151/152 相比，在测试项目、频率范围、测试环境、测试方法等方面均发生了较大的变化。 表1.1 给出了GJB151A/152A 与GJB151/152 的比较。两个标准中，与屏蔽有直接关系的测试项目如表1.2 所示，表1.3 给出的 GJB151A 的测试要求。 表1.1 GJB 151A,152A 与GJB151，152 之比较 GJB151,152 GJB151A,152A 备注 要 求 说 明 要 求 说 明 CE01 25Hz-15kHz 电源线和互连线的传导发射 CE101 25Hz-10kHz 电源线传导发射，120-76dBμ A；潜艇：95-76 dBμ A CE03 0.015-50MHz 电源线和互连线传导发射 CE102 10kHz-10MHz 电源线传导发射，94-60dBμ A；利用 50Ω μ HLISN CE06 10kHz-26GHz 天线端子的传导发射 CE106 10kHz-40MHz 天线端子传导发射，-80dB，接收机：34dBμ V CE07 电源线尖峰信号(时域)的传导发射 CE107 电源线尖峰信号(时域)的传导发射，交流，±50%；交流+50%，-150% CS01 25Hz-50kHz 电源线的传导敏感度 CS101 25Hz-50kHz 电源线传导敏感，2 或 7V，80W 通过 0.5Ω 负载 CS02 0.05-400MHz 电源线的传导敏感度 取消 CS03 15kHz-10GHz 互调制(双信号) CS103 15kHz-10GHz 天线端子互...
