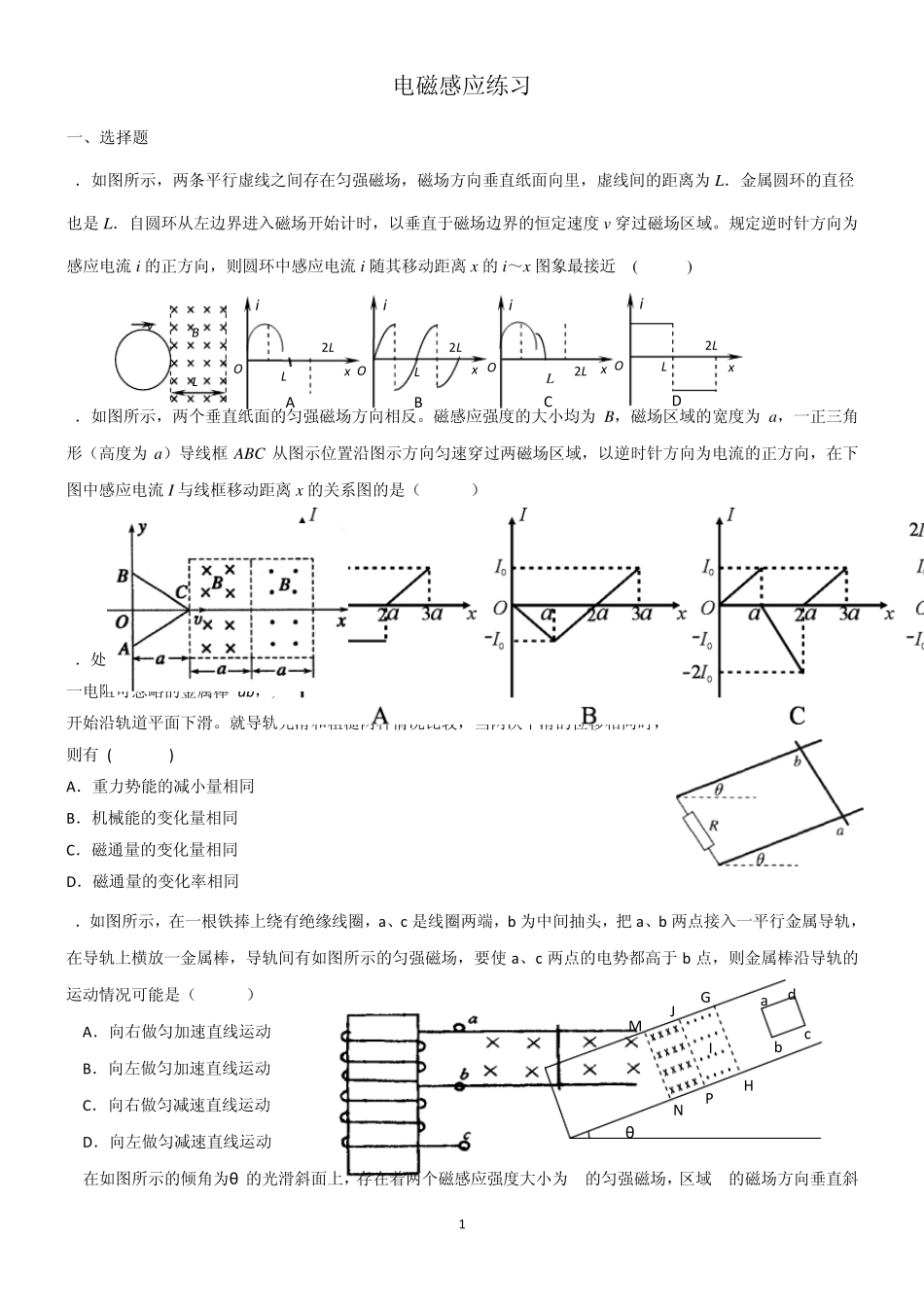

1 O D O i x L 2L B i x L 2L O i x L 2L A i x L2L O C L v B 电磁感应练习 一、选择题 1．如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为 L．金属圆环的直径也是 L．自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度 v 穿过磁场区域。规定逆时针方向为感应电流 i 的正方向，则圆环中感应电流 i 随其移动距离 x 的 i～x 图象最接近 ( ) 5．如图所示，两个垂直纸面的匀强磁场方向相反。磁感应强度的大小均为 B，磁场区域的宽度为 a，一正三角形（高度为 a）导线框 ABC 从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下图中感应电流 I 与线框移动距离 x 的关系图的是（ ） 6．处于竖直向上匀强磁场中的两根电阻不计的平行金属导轨，下端连一电阻 R，导轨与水平面之间的夹角为 。一电阻可忽略的金属棒 ab，开始固定在两导轨上某位置，棒与导轨垂直。如图所示，现释放金属棒让其由静止开始沿轨道平面下滑。就导轨光滑和粗糙两种情况比较，当两次下滑的位移相同时，则有 ( ) A．重力势能的减小量相同 B．机械能的变化量相同 C．磁通量的变化量相同 D．磁通量的变化率相同 7．如图所示，在一根铁捧上绕有绝缘线圈，a、c 是线圈两端，b 为中间抽头，把 a、b 两点接入一平行金属导轨，在导轨上横放一金属棒，导轨间有如图所示的匀强磁场，要使 a、c 两点的电势都高于 b 点，则金属棒沿导轨的运动情况可能是（ ） A．向右做匀加速直线运动 B．向左做匀加速直线运动 C．向右做匀减速直线运动 D．向左做匀减速直线运动 8.在如图所示的倾角为θ 的光滑斜面上，存在着两个磁感应强度大小为 B的匀强磁场，区域 I的磁场方向垂直斜 P J G a H N M θ d c b Π I 2 面 向 上 ， 区 域 Ⅱ 的 磁 场 方 向 垂 直 斜 面 向 下 ， 磁 场 的 宽 度 均 为L， 一 个 质 量 为m、 电 阻 为R、 边 长 也 为L的 正 方 形导 线 框 ， 由 静 止 开 始 沿 斜 面 下 滑 ， 当 ab边 刚 越 过 GH进 入 磁 场 Ⅰ 区 时 ， 恰 好 以 速 度 v1做 匀 速 直 线 运 动 ； 当 ab边下 滑 到JP与 MN的 中 间 位 置 时 ， 线 框 又 恰 好 以 速 度 v2做 匀 速 直 线 运 动 ， 从 ab进 入 GH到...
