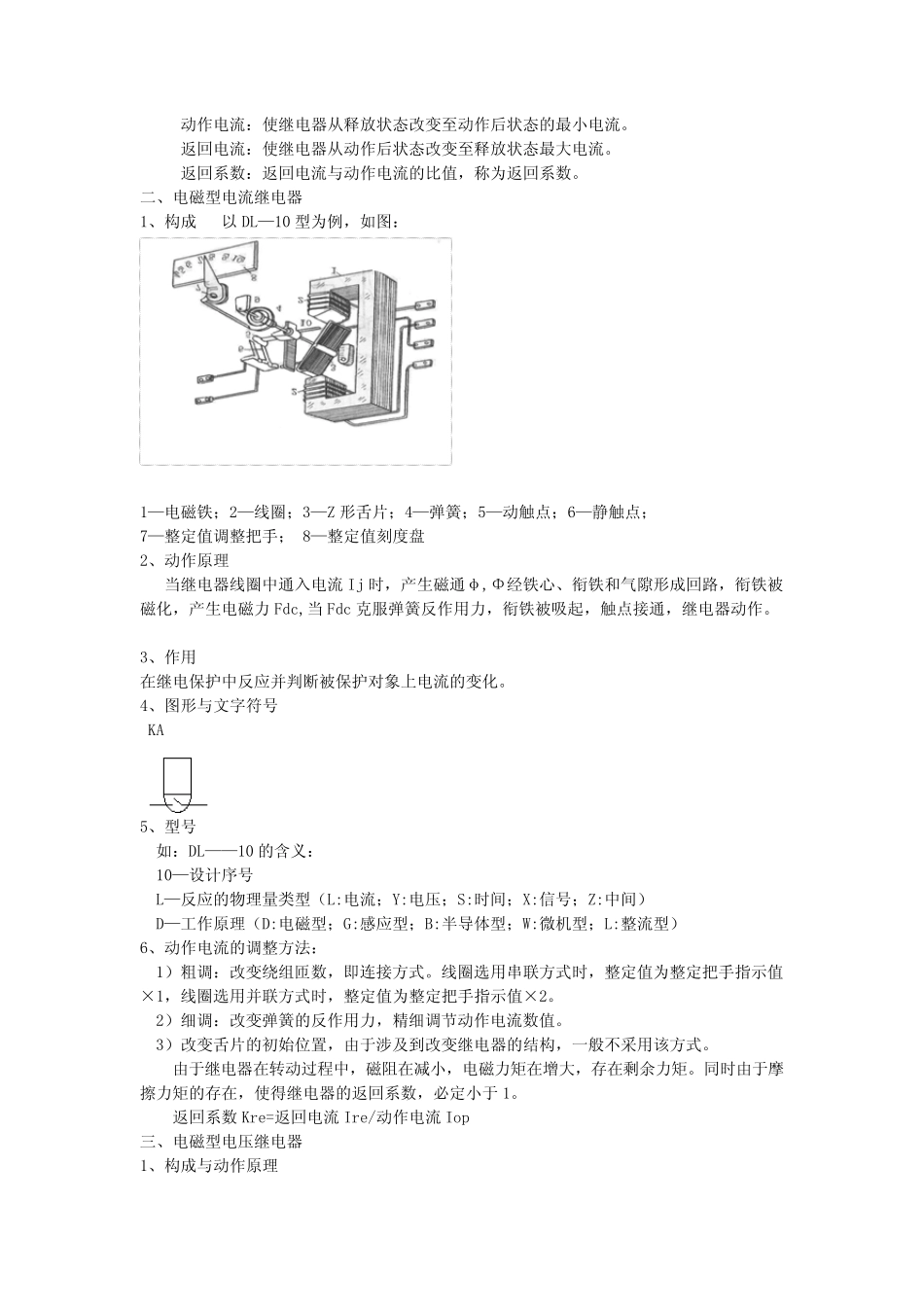

电磁继电器的工作原理及检验方法电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的「常开、常闭」触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为「常开触点」；处于接通状态的静触点称为「常闭触点」。继电器动作接线演示图继电器动作演示图2 组常开常闭触点继电器图片1 组常开常闭触点继电器图片一、电磁型继电器的构成1、构成电磁型继电器依据构成原理，可分为：螺管线圈式、吸引衔铁式、转动舌片式，如图：（a）（b）（c）（a）为螺管线圈式1—线圈2—衔铁3—电磁铁4—静触点5—动触点6—反作用弹簧（b）为吸引衔铁式1—线圈2—衔铁3—电磁铁4—止挡5—触点6—反作用弹簧（c）为转动舌片式1—线圈2—舌片3—电磁铁4—止挡5—触点6—反作用弹簧2、基本工作原理当继电器线圈中通入电流Ij 时，产生磁通φ。Φ经铁心、衔铁和气隙形成回路，衔铁被磁化，产生电磁力 Fdc。当Fdc 克服弹簧反作用力，衔铁被吸起，触点接通，称为继电器动作。动 作 电 流 ： 使 继 电 器 从 释 放 状 态 改 变 至 动 作 后 状 态 的 最 小 电 流 。返 回 电 流 ： 使 继 电 器 从 动 作 后 状 态 改 变 至 释 放 状 态 最 大 电 流 。返 回 系 数 ： 返 回 电 流 与 动 作 电 流 的 比 值 ， 称 为 返 回 系 数 。二 、 电 磁 型 电 流 继 电 器1、 构 成以 DL— 10 型 为 例 ， 如 图 ：1— 电 磁 铁 ； 2— 线 圈 ； 3— Z 形 舌 片 ； 4— 弹 簧 ； 5— 动 触 点 ； 6— 静 触 点 ；7— 整 定 值 调 整 把 手 ；8— 整 定 值 刻 度 盘2、 动 作 原 理当 继 电 器 线 圈 中 通 入 电 流 Ij 时 ， 产 生 磁 通 φ ,Φ 经 铁 心 、 衔 铁 和 气 隙 形 成 回 路 ， 衔 铁 被磁 化 ， 产 生 电 磁 力 Fdc,当 Fdc 克 服 弹 簧 反 作 用 力 ，...
