电磁阀工作原理oc

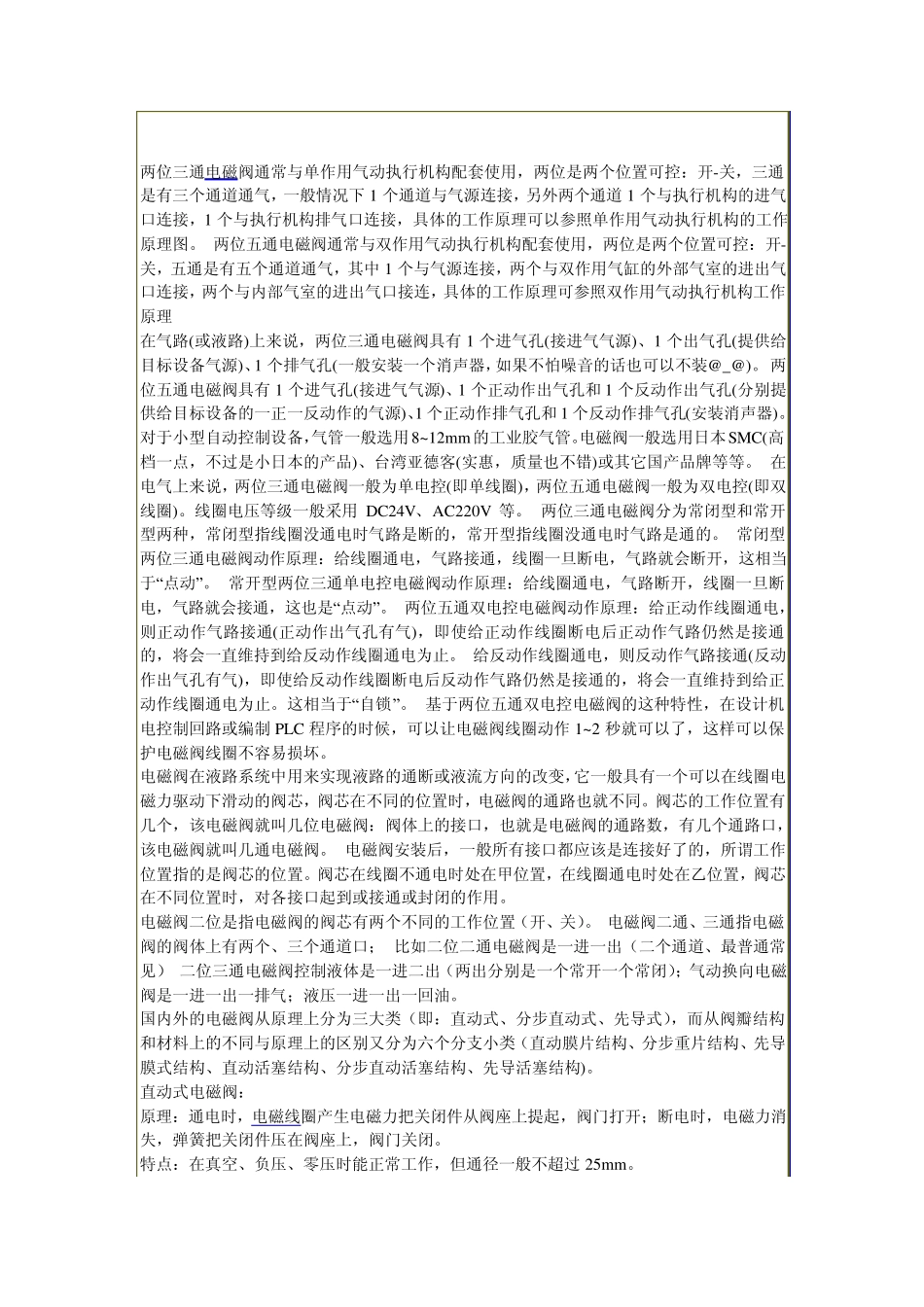

电磁阀工作原理oc_第1页
1/7

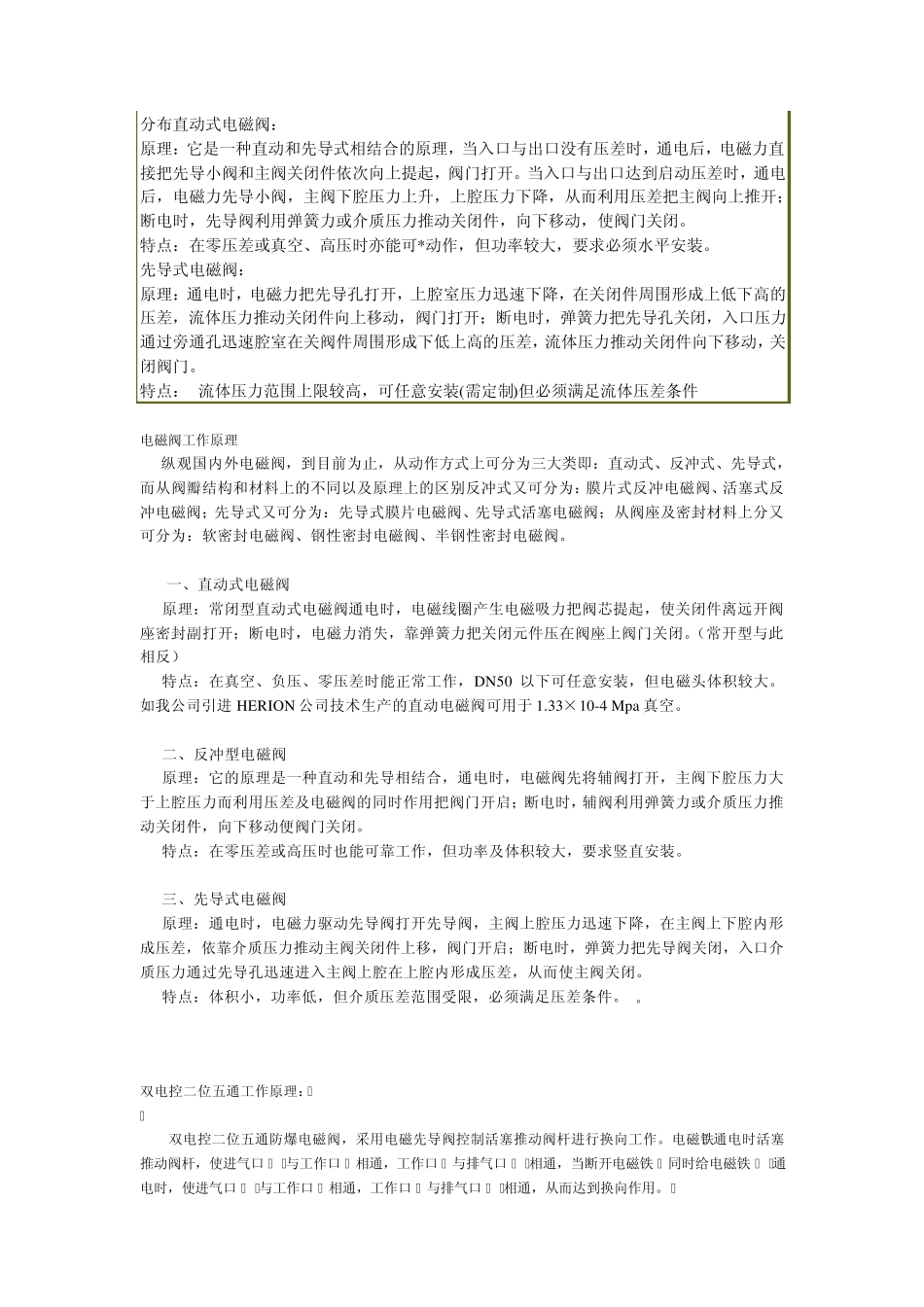

电磁阀工作原理oc_第2页
2/7

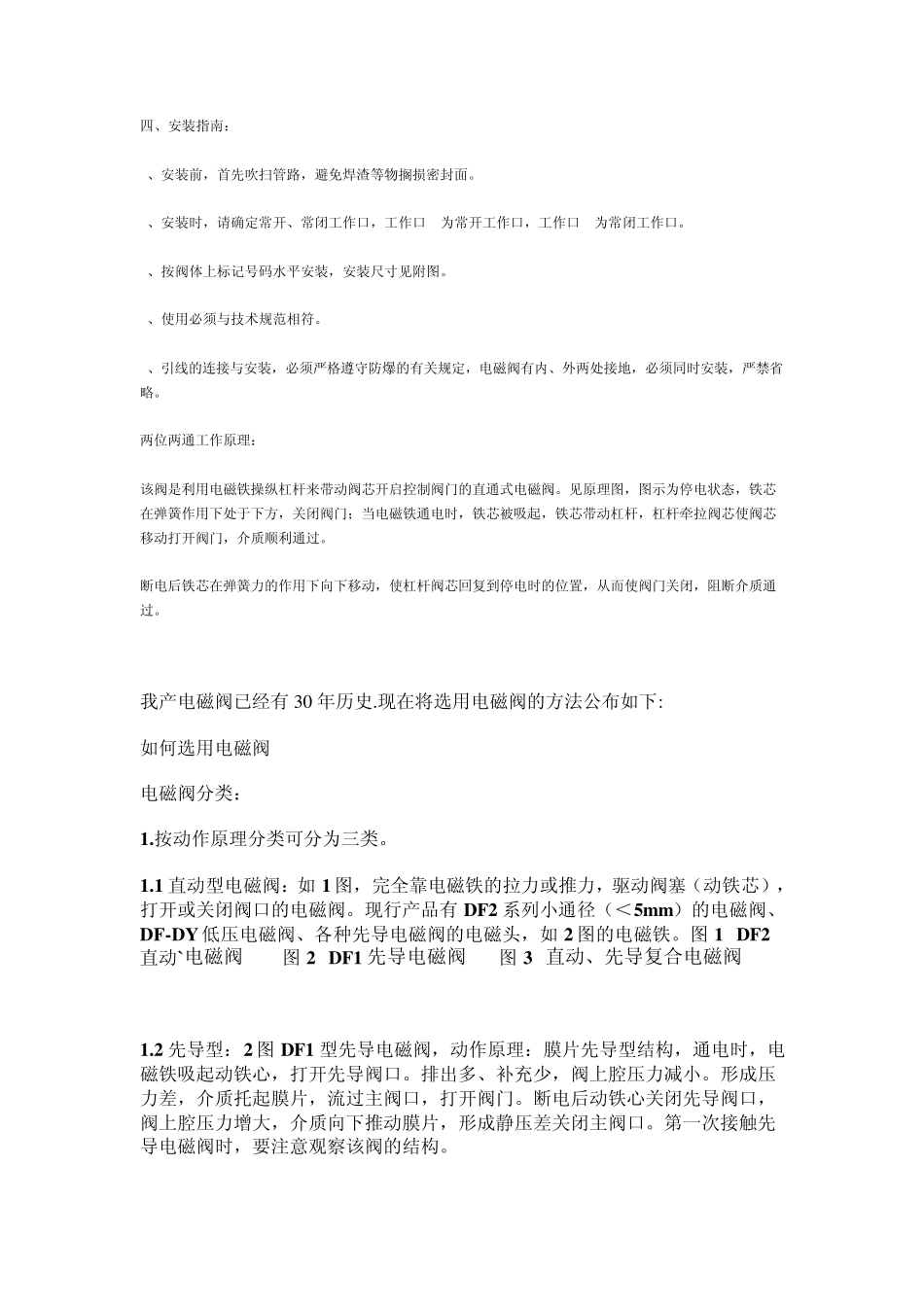

电磁阀工作原理oc_第3页
3/7
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1 个通道与气源连接,另外两个通道1 个与执行机构的进气口连接,1 个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1 个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说,两位三通电磁阀具有1 个进气孔(接进气气源)、1 个出气孔(提供给目标设备气源)、1 个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1 个进气孔(接进气气源)、1 个正动作出气孔和 1 个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1 个正动作排气孔和 1 个反动作排气孔(安装消声器)。 对于小型自动控制设备,气管一般选用8~12mm 的工业胶气管。电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。 在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V 等。 两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。 常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。 两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。 给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制 PLC 程序的时候,可以让电磁阀线圈动作1~2 秒就可以了,这样可以保护电磁阀线圈不容易损坏。 电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑...
