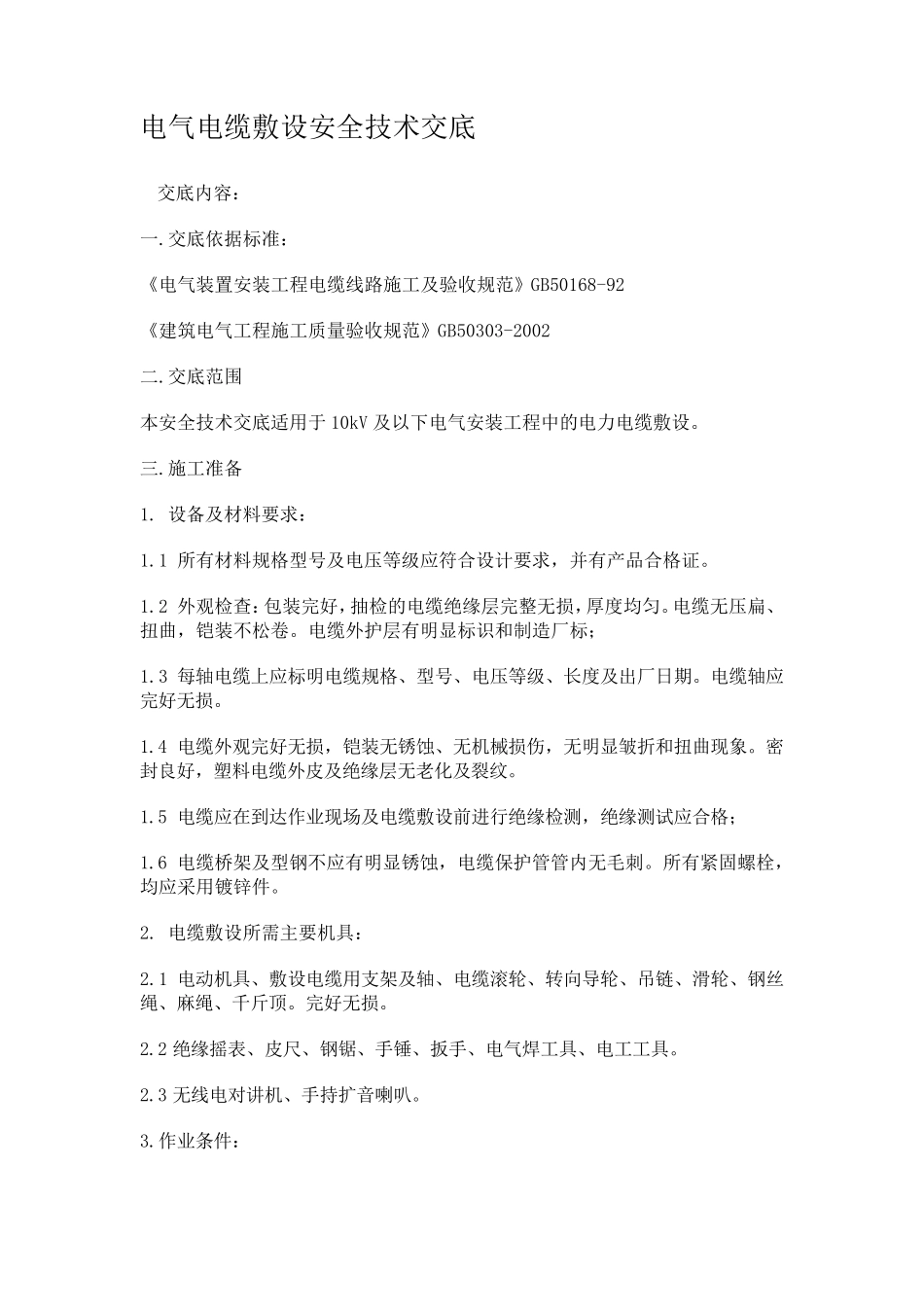

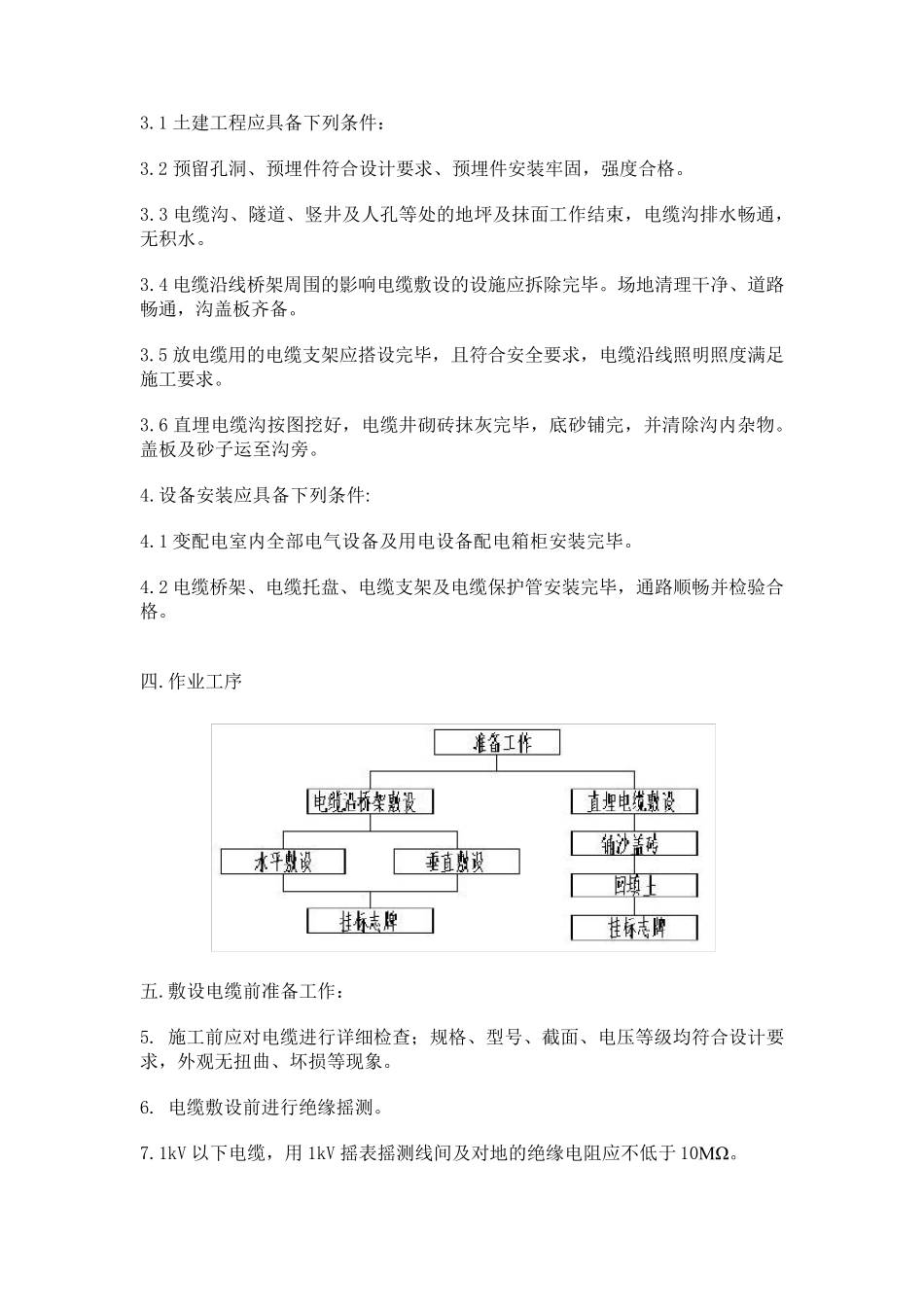

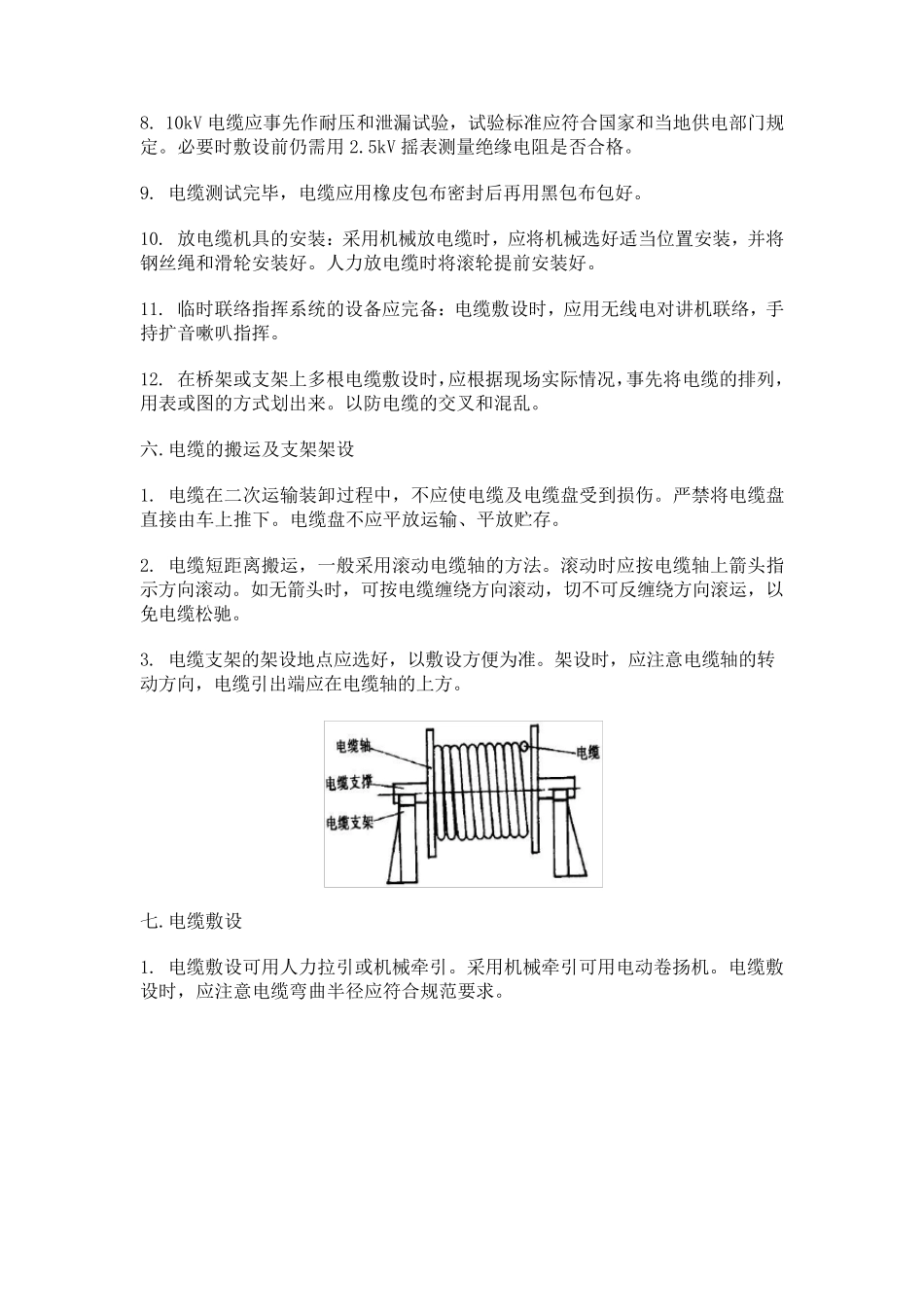

电气电缆敷设安全技术交底 交底内容： 一.交底依据标准： 《电气装置安装工程电缆线路施工及验收规范》GB50168-92 《建筑电气工程施工质量验收规范》GB50303-2002 二.交底范围 本安全技术交底适用于10kV 及以下电气安装工程中的电力电缆敷设。 三.施工准备 1. 设备及材料要求： 1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 1.2 外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。电缆外护层有明显标识和制造厂标； 1.3 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 1.4 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。密封良好，塑料电缆外皮及绝缘层无老化及裂纹。 1.5 电缆应在到达作业现场及电缆敷设前进行绝缘检测，绝缘测试应合格； 1.6 电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。所有紧固螺栓，均应采用镀锌件。 2. 电缆敷设所需主要机具 ： 2.1 电动 机具 、敷设电缆用支 架及轴、电缆滚 轮 、转 向 导 轮 、吊 链 、滑 轮 、钢丝绳 、麻 绳 、千 斤 顶 。完好无损。 2.2 绝缘摇 表 、皮尺 、钢锯 、手 锤 、扳 手 、电气焊 工具 、电工工具 。 2.3 无线电对 讲 机、手 持 扩 音 喇 叭 。 3.作业条 件： 3.1 土建工程应具备下列条件： 3.2 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 3.3 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 3.4 电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 3.5 放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 3.6 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 4.设备安装应具备下列条件: 4.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。 4.2 电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，通路顺畅并检验合格。 四.作业工序 五.敷设电缆前准备工作： 5. 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。 6. 电缆敷设前进行绝缘摇测。 7.1kV 以下电缆，用 1kV 摇表摇测线间及对地的绝缘电阻 应不 低 于 10MΩ。 8. 10kV ...
