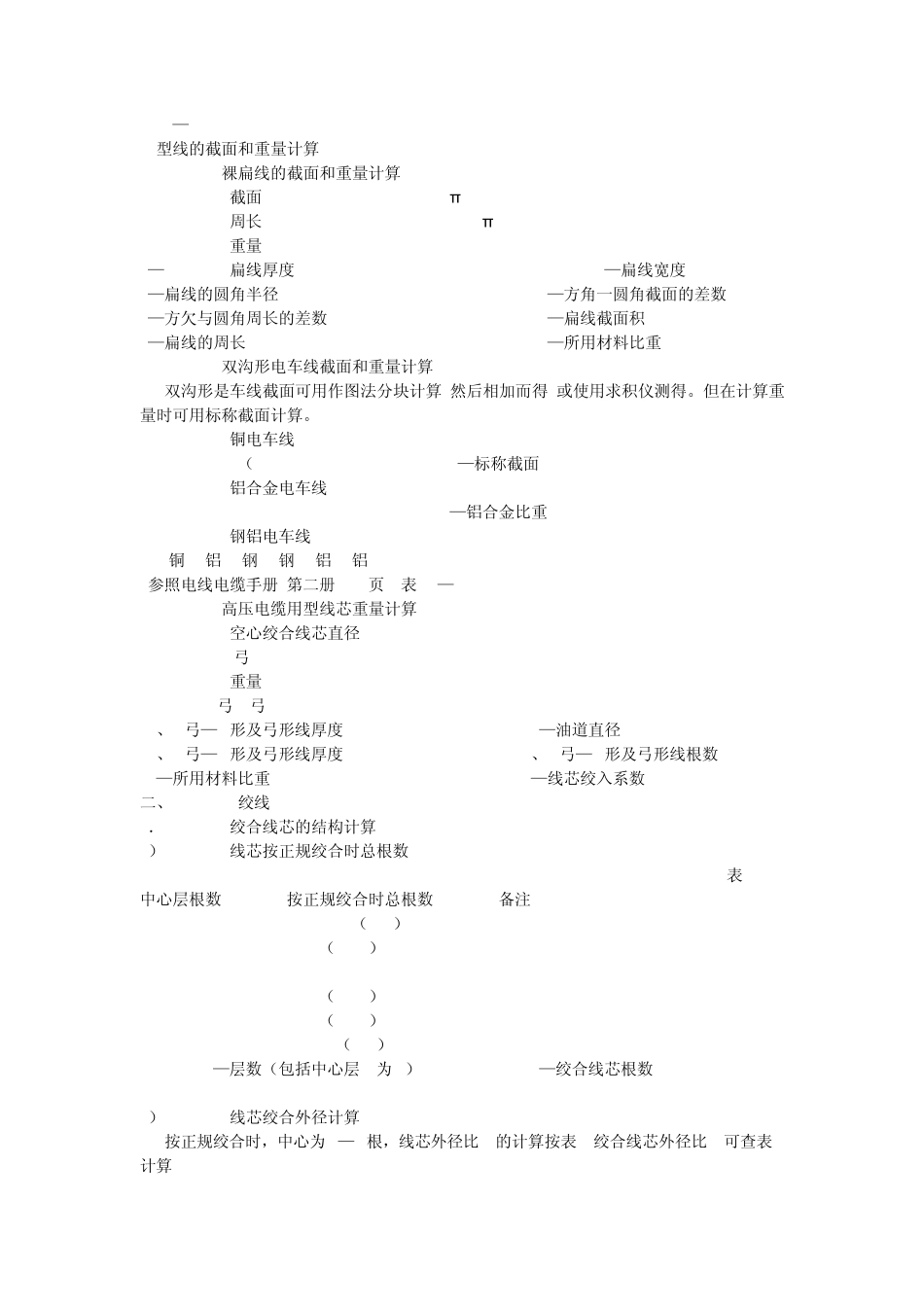

电线电缆常用计算方法 10平方毫米以下的铜线每平方毫米5A 11-99平方毫米的铜线每平方毫米4A 100平方毫米以上的铜线每平方毫米3A 铝线则在上面的数值后除以2，即一半 直流电的话，统一按照： 铜线每平方毫米5A 铝线没平方毫米2.5A计算。 注意事项： 截面积为10mm²及以下的单股铜芯线，截面积为2.5mm²及以下的多股铜芯线盒单股铜芯线与电气器具的端子可直接连接,但多股铜芯线的线芯应先拧紧,搪锡后在连接; 截面积超过2.5mm²的多股铜芯线的终端,应焊接或压接端子后,再与电器具的端子连接. 第一部分 导电线芯 一、 导电线芯及裸导体制品 1． 圆单线的截面和重量计算： (1)单一材料的圆单线： 截面 F=0.25π *d12 （mm2） 重量 W1=F*r=0.25π *d12*r （kg/km） W1铜=6.982 d12 （kg/km） W1铝=2.121 d12 （kg/km） W1 钢=6.126 d12 （kg/km） F—圆单线截面积 mm2 W1 --导线重量 kg/km d1—圆单线直径 mm r—所用材料比重 g/cm3 (2)双金属线: 1) 重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K 2) 综合比重法: W2=0.25π *d12* r2 *(r-r1)/(r2-r1) W2—镀层材料重量 kg/km K --镀层的重量系数 见表1 d2—镀层单线的直径 mm r –有镀层材料的比重 g/cm3 r1—内层材料的比重 g/cm3 r2—镀层材料的比重 g/cm3 表1. 线径(mm) K 线径(mm) K 0.08—0.14 0.0525 0.85—0.95 0.0153 0.15—0.19 0.0366 0.96—1.10 0.0143 0.20—0.24 0.0304 1.11—1.35 0.0138 0.25—0.29 0.0268 1.36—1.67 0.0117 0.30—0.36 0.0240 1.68—1.75 0.0104 0.37—0.39 0.0220 1.76—1.81 0.0101 0.40—0.47 0.0202 1.82—2.00 0.0097 0.48—0.59 0.0198 2.01—3.51 0.0088 0.60—0.73 0.0178 3.52及以上 0.0078 0.74—0.84 0.0165 2.型线的截面和重量计算 1) 裸扁线的截面和重量计算 (1) 截面 F=a*b - f=a*b-[(2R)2-π R2] = a*b - 0.358 R2 (mm2) (2) 周长 C=2(a+b) - L=2(a+b)-(8R-2π R) =2(a+b) - 1.72R (mm) (3) 重量 W1=F*r (kg/km) a— 扁线厚度 mm b—扁线宽度 mm R—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2 L—方欠与圆角周长的差数 mm F—扁线截面积 mm2 C—扁线的周长 mm r—所用材料比重 g/cm3 2) 双沟形电车线截面和重量计算 双沟形是车线截面可用作图法分块计算,然后相加而得,或使...
