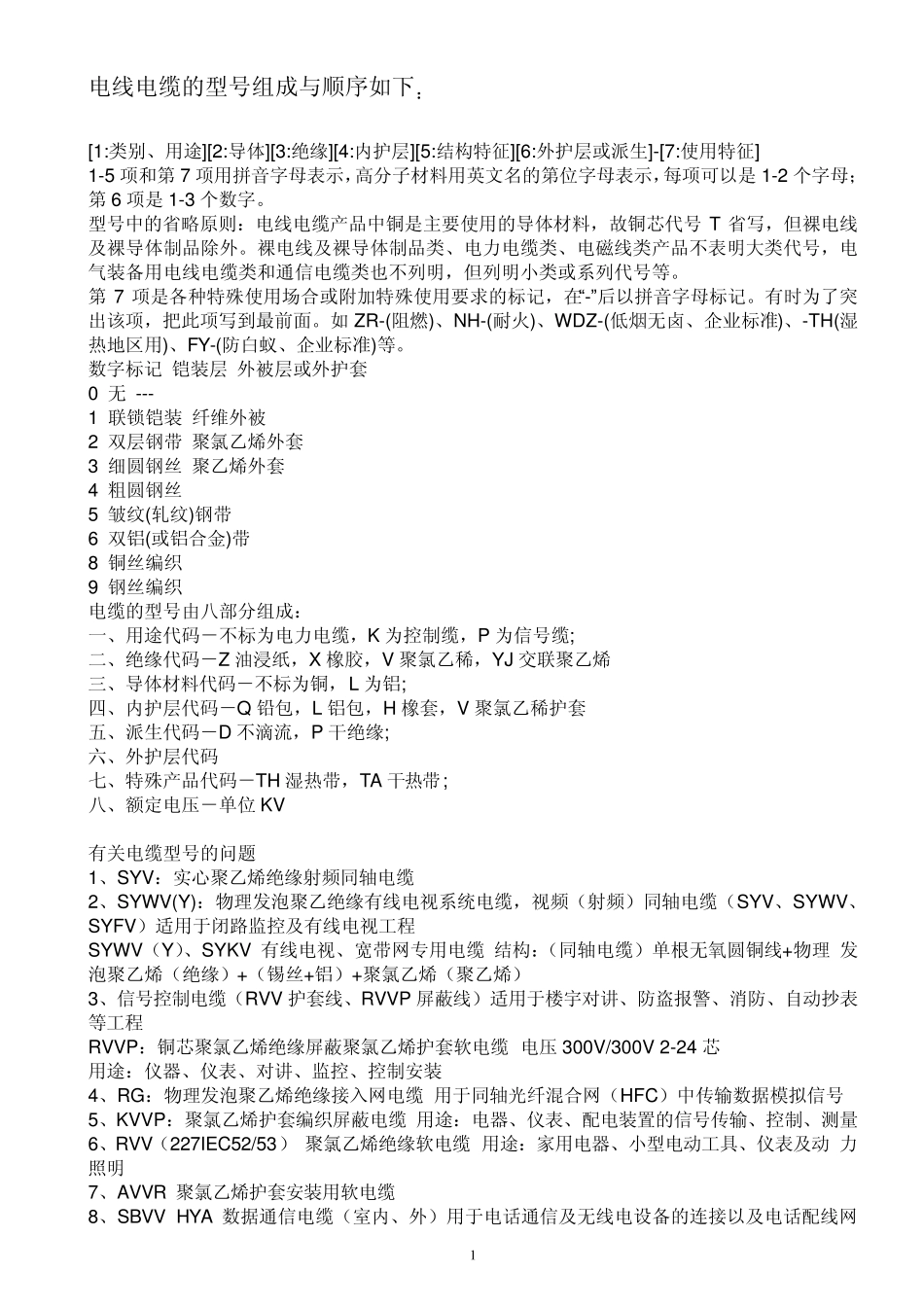

1 电线电缆的型号组成与顺序如下: [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5 项和第 7 项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是 1-2 个字母;第 6 项是 1-3 个数字。 型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T 省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。 第 7 项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。 数字标记 铠装层 外被层或外护套 0 无 --- 1 联锁铠装 纤维外被 2 双层钢带 聚氯乙烯外套 3 细圆钢丝 聚乙烯外套 4 粗圆钢丝 5 皱纹(轧纹)钢带 6 双铝(或铝合金)带 8 铜丝编织 9 钢丝编织 电缆的型号由八部分组成: 一、用途代码-不标为电力电缆,K 为控制缆,P 为信号缆; 二、绝缘代码-Z 油浸纸,X 橡胶,V 聚氯乙稀,YJ 交联聚乙烯 三、导体材料代码-不标为铜,L 为铝; 四、内护层代码-Q 铅包,L 铝包,H 橡套,V 聚氯乙稀护套 五、派生代码-D 不滴流,P 干绝缘; 六、外护层代码 七、特殊产品代码-TH 湿热带,TA 干热带; 八、额定电压-单位 KV 有关电缆型号的问题 1、SYV:实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程 SYWV(Y)、SYKV 有线电视、宽带网专用电缆 结构:(同轴电缆)单根无氧圆铜线+物理 发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯) 3、信号控制电缆(RVV 护套线、RVVP 屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 用途:仪器、仪表、对讲、监控、控制安装 4、RG:物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网(HFC)中传输数据模拟信号 5、KVVP:聚氯乙烯护套编织屏蔽电缆 用途:电器、仪表、配电装置的信号传输、控制、测量 6、RVV(227IEC52/53) 聚氯乙烯绝缘软电缆 用途:家用电器、小型电动工具、仪表及...
