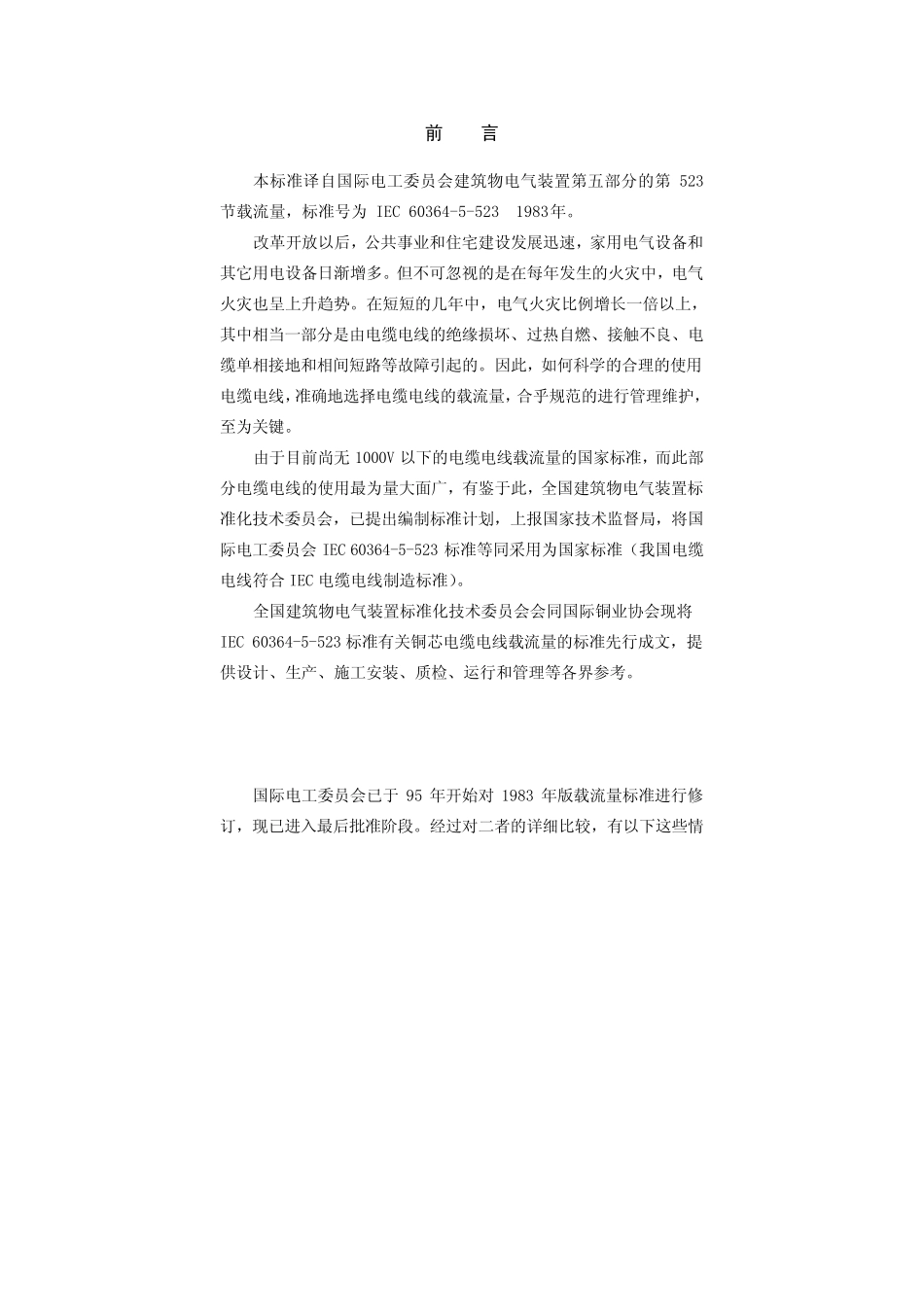

国际铜业协会(中国) 全国建筑物电气装置标准化技术委员会 铜芯电线电缆载流量标准 前 言 本标准译自国际电工委员会建筑物电气装置第五部分的第523节载流量，标准号为 IEC 60364-5-523 1983年。 改革开放以后，公共事业和住宅建设发展迅速，家用电气设备和其它用电设备日渐增多。但不可忽视的是在每年发生的火灾中，电气火灾也呈上升趋势。在短短的几年中，电气火灾比例增长一倍以上，其中相当一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。因此，如何科学的合理的使用电缆电线，准确地选择电缆电线的载流量，合乎规范的进行管理维护，至为关键。 由于目前尚无1000V 以下的电缆电线载流量的国家标准，而此部分电缆电线的使用最为量大面广，有鉴于此，全国建筑物电气装置标准化技术委员会，已提出编制标准计划，上报国家技术监督局，将 国际电工委员会IEC 60364-5-523 标准等同 采 用为国家标准（ 我 国电缆电线符 合 IEC 电缆电线制造 标准）。 全国建筑物电气装置标准化技术委员会会同 国际铜 业协 会现 将 IEC 60364-5-523 标准有关铜 芯 电缆电线载流量的标准先 行成 文 ，提供 设计、生产 、施 工安 装、质 检 、运 行和管理等各 界 参 考 。 国际电工委员会已于95 年开始 对1983 年版 载流量标准进行修订 ，现 已进入 最后批 准阶 段 。经 过对 二 者 的详 细 比较 ，有以下这 些 情况和变化告知读者： 1. 适用的电压范围更改为交流1KV 和直流1.5KV。 2. 删除了铜芯1.0mm2 和铝芯1.0mm2、1.5mm2 的电缆电线载流 量。 3. 载流量基本没有变化，个别变化不超过 7%。 4. 电缆电线的品种和温升限值没有变化。 5. 增加了土壤热阻率不为2.5K.m/W 时的修正系数。 6. 表中的电缆电线敷设方式原用文字说明的部分改为示图。 7. 表 52-E4、E5 中取消无孔托盘的载流量数据。 8. 对 523.5 条作了以下修改： (1). 仅仅三相导体有负荷电流且平衡时，4 芯、5 芯电缆可 有较大的载流量； (2). 当三相负荷不平衡时，中性线电流引起的温升将被相 线电流减少的发热所抵消。在这种情况下，导体截面应 按最 大相线电流选择； (3). 在中性线有负荷电流，而相线电流不作相应减少时， 当中性线谐波电流大于 10%，中性线截面不应小于相线 截面。较大的谐波电流校正系数见附录 C。 9. 增加并联导体达到负荷电流...
