电缆井施工技术交底(电力电缆井)

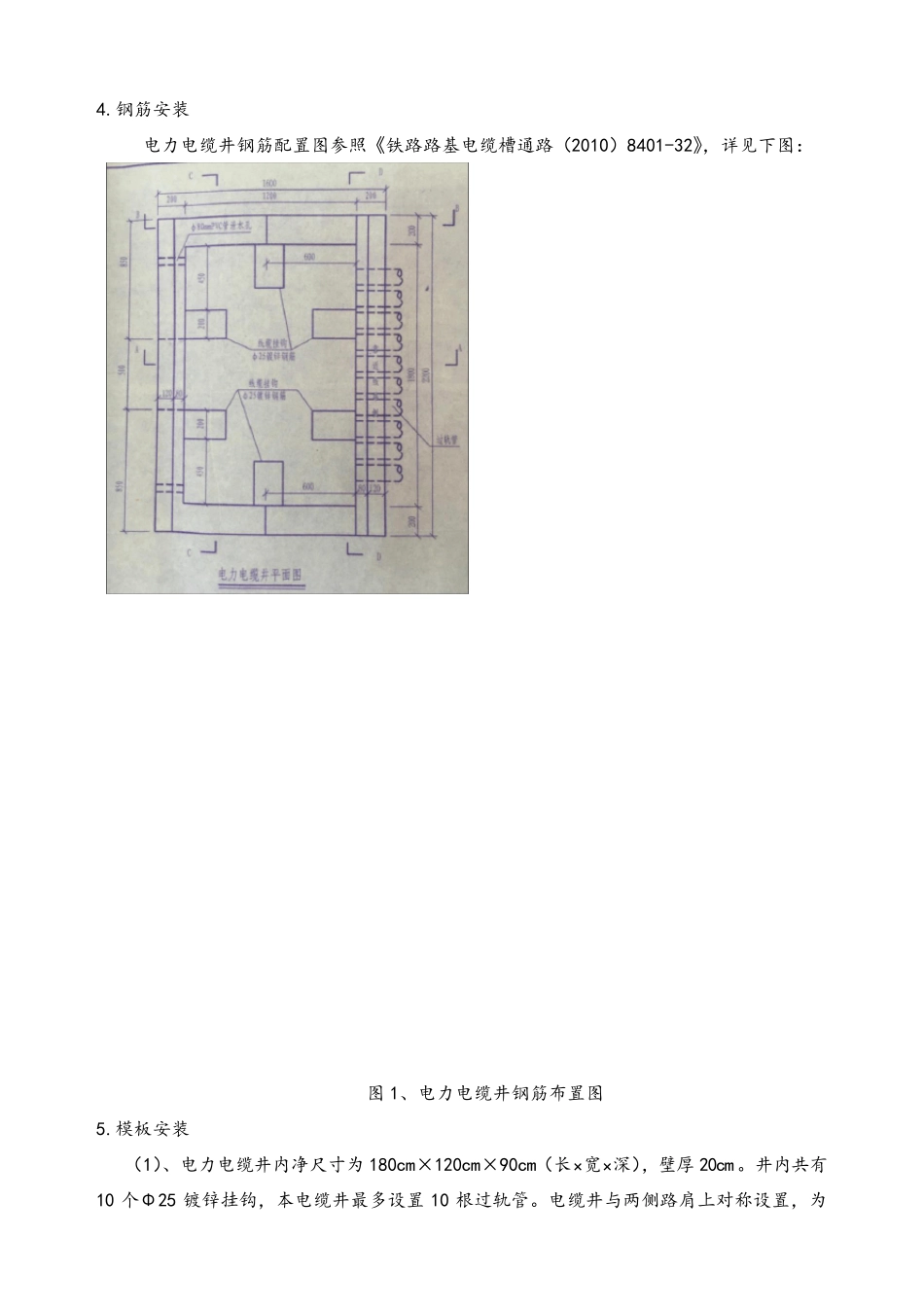

新建成都至贵阳铁路乐山至贵阳段 站前工程CGZQSG-6 标段 电 力 电 缆 井 施 工 技 术 交 底 (作业层) 四川公路桥梁建设集团有限公司 成贵铁路CGZQSG-6 标段项目经理部二分部 二〇一六年七月 • 宜宾 三级技术交底记录表 记录号: 使用编号： 项目名称： 交底地点 时 间 年 月 日 交底单位 接受单位 主持人 主讲人（签字） 接受人（签字）：见附后签到表 交底内容: 一、电缆井设置位置及设置形式 电力电缆井适用于电力线缆过轨及敷设余长，电缆井设置位置根据《成贵全线各专业设备场坪及过轨位置汇总表》及隧道两端均需设置电力电缆井。 二、施工流程 测量放线 人工或机械开挖基坑 基坑底部铺设 10cm 厚 C25 混凝土垫层 钢筋安装 模板安装 镀锌挂钩及电缆井槽口位置预留 现场浇筑 C25 钢 筋混凝土 拆模 养护 三、施工工艺及控制要点 1.施工准备 （1）备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢模板、木抹子、铁抹子等。 （2）将模板、钢筋等运输至施工现场。 2.配合测量放线 配合测量人员，制定小木桩，根据测量人员的放样位置定出点位线，做好标 记 。 3.挖基坑 首 先 采 用挖掘 机破 碎 路 面 ，根据测量点线开挖基坑，挖机破 碎 时，破 碎 边 缘 距 电缆井外 边 缘 预留 10cm 左 右 ，基底预留 20cm 左 右 采 用人工清 理 ，防 止 基坑超 大 超 深 。 基坑开挖完 成后，将基底虚 渣 清 理 干 净 ，复 核 电缆井位置及尺 寸 ，注 意 电缆井沿 线路纵 向 的设置位置应 与 接触 网 支 柱 、声 屏 障 基础 、线间集 水 井、沉 降 和 位移 观 测设备等统 筹协 调 ，避 免 相 互 干 扰 。电缆井与 支 挡 结 构 物 沿 线路 横 向 有 干 扰 时，可 调 整 电缆井的横 向 位置，但 应 保 证 电缆井位于砟 脚 以 外 。 4.钢筋安装 电力电缆井钢筋配置图参照《铁路路基电缆槽通路（2010）8401-32》，详见下图： 图1、电力电缆井钢筋布置图 5.模板安装 （1）、电力电缆井内净尺寸为180cm×120cm×90cm（长×宽×深），壁厚 20cm。井内共有10 个Φ25 镀锌挂钩，本电缆井最多设置10 根过轨管。电缆井与两侧路肩上对称设置，为 便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在高度上与电缆井顺接，顺接长度不小...
