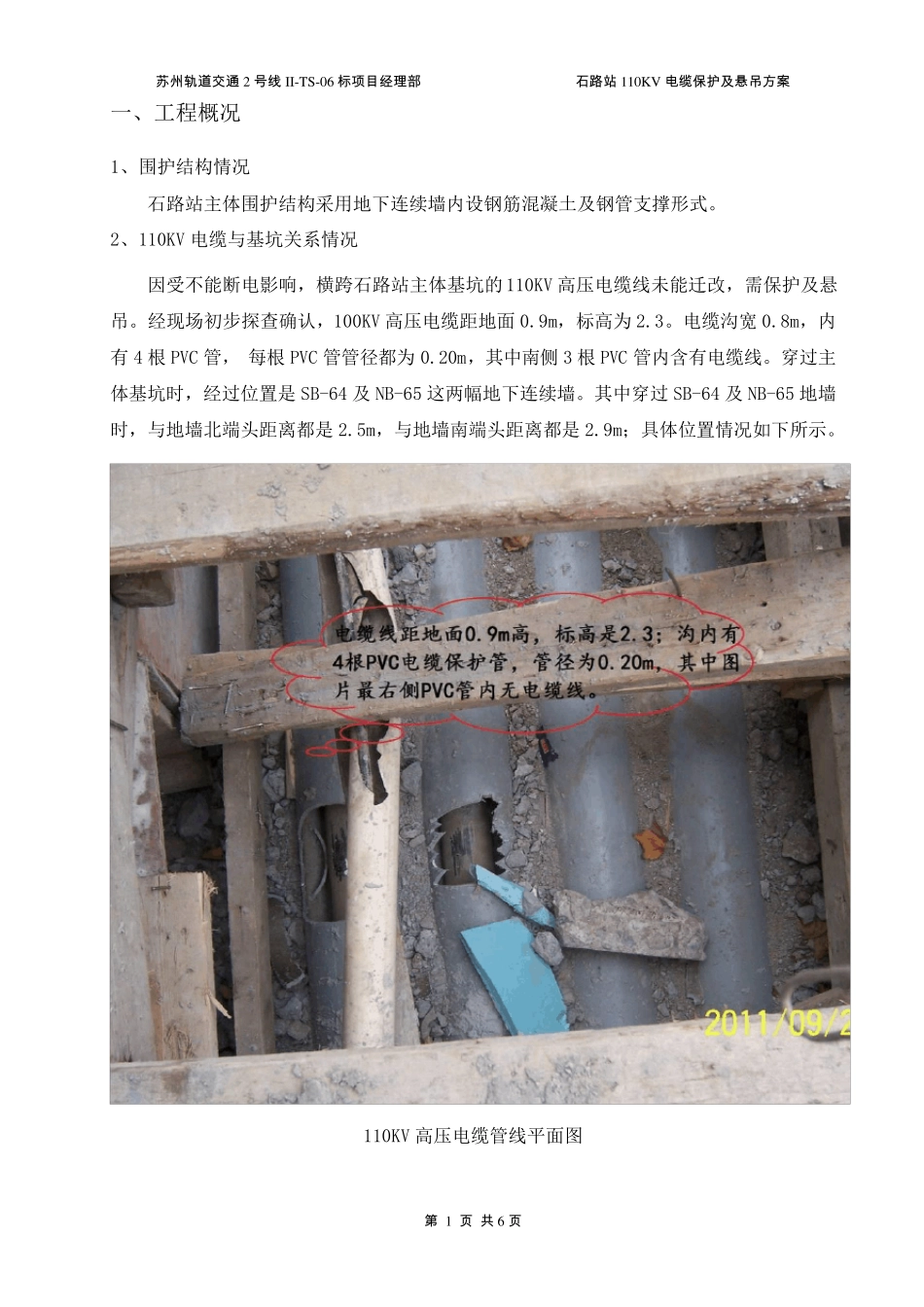

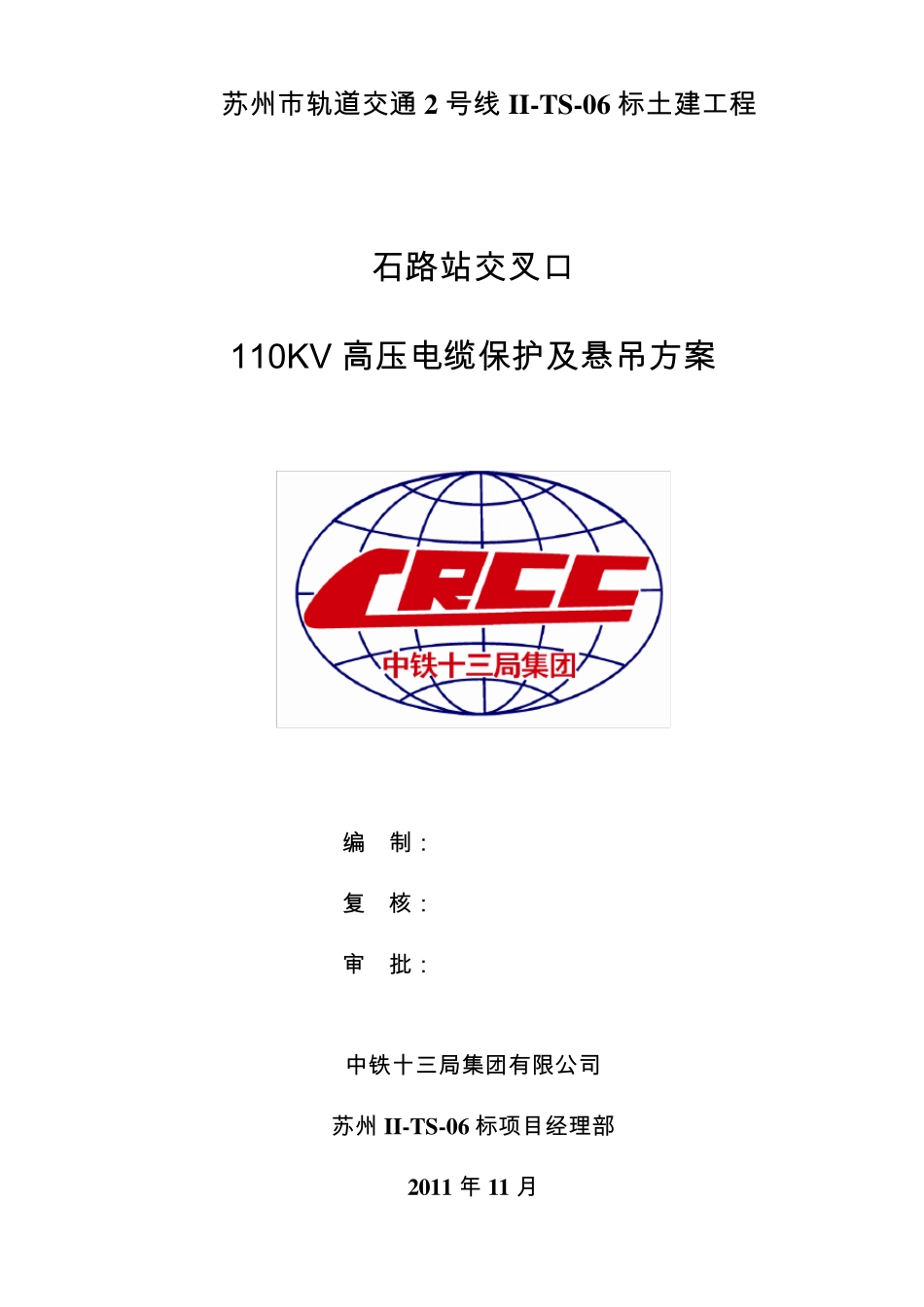

苏 州 市 轨 道 交 通 2 号 线 II-TS-06 标 土 建 工 程 石 路 站 交 叉 口 110KV 高 压 电 缆 保 护 及 悬 吊 方 案 编 制 : 复 核 : 审 批 : 中 铁 十 三局集团有限公司 苏 州 II-TS-06 标 项目经理部 2011 年 11 月 苏 州 轨 道 交通 2 号线 II-TS-06 标项目经理部 石路站 110KV 电缆保护及悬吊方案 第 1 页 共 6 页 一、工程概况 1、围护结构情况 石路站主体围护结构采用地下连续墙内设钢筋混凝土及钢管支撑形式。 2、110KV 电缆与基坑关系情况 因受不能断电影响,横跨石路站主体基坑的110KV 高压电缆线未能迁改,需保护及悬吊。经现场初步探查确认,100KV 高压电缆距地面 0.9m,标高为 2.3。电缆沟宽 0.8m,内有 4 根 PVC 管, 每根 PVC 管管径都为 0.20m,其中南侧 3 根 PVC 管内含有电缆线。穿过主体基坑时,经过位置是 SB-64 及 NB-65 这两幅地下连续墙。其中穿过 SB-64 及 NB-65 地墙时,与地墙北端头距离都是 2.5m,与地墙南端头距离都是 2.9m;具体位置情况如下所示。 110KV 高压电缆管线平面图 苏 州 轨 道 交通 2 号线 II-TS-06 标项目经理部 石路站 110KV 电缆保护及悬吊方案 第 2 页 共 6 页 110KV 高压电缆与基坑关系平面图 苏 州 轨 道 交 通 2 号 线 II-TS-06 标 项 目 经 理 部 石 路 站 110KV 电 缆 保 护 及 悬 吊 方 案 第 3 页 共 6 页 二、电缆线保护及悬吊方案 1、进行地下连续墙导墙施工时,在高压电缆线 50cm 范围内人工小心开挖,把电缆线开挖出来,并把已用塑料套管保护好的 3 根电缆线尽可能的包裹成团,电缆线拢紧后,外用角钢与钢板做成的格构柱保护好。 2、格构柱施工时,分成左右两半,在两边预留好螺栓孔,电缆线包紧后,直接上好螺栓即可。需要临时焊接格构柱时,在电缆管边用薄钢板保护,以免电缆线保护管被烧伤。 3、施工冠梁时,在格构柱浇筑于冠梁砼中,基坑两边格构柱尽量保持水平。 电缆线保护施工流程 电 缆 线 边 土 方 开 挖 电 缆 线 包 裹 格 构 柱 保 护 导 墙 施 工 、地墙 成槽 安放钢筋笼 地墙 砼落筑 土 方 开 挖 主体结构 施 工 覆土 回填 电 缆 线 定位测量 验收钢筋笼 钢筋笼制作 移除格 构 柱 ,电 缆 线 恢复原样 苏 州 轨 道 交通 2 号线...
