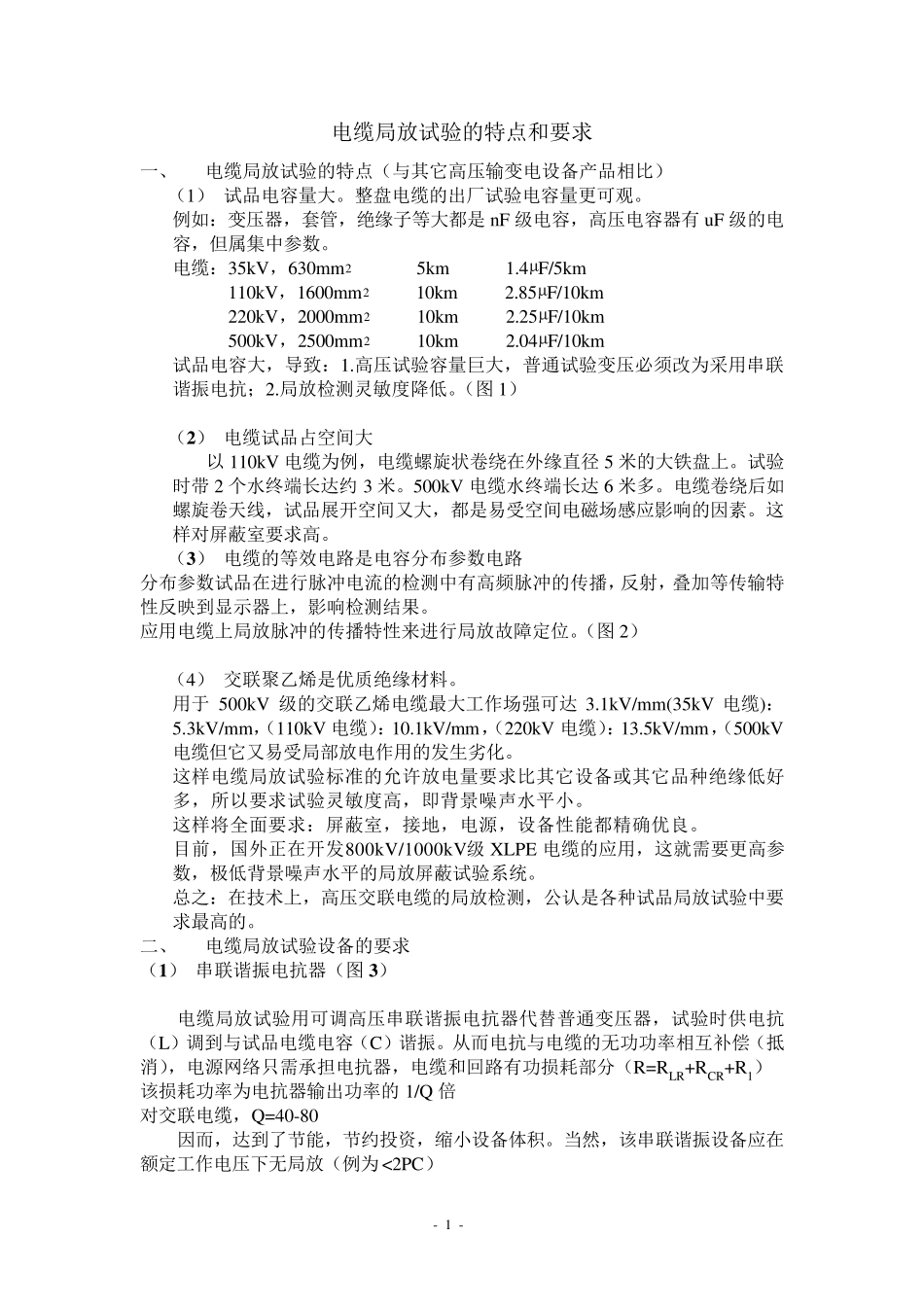

电缆局放试验的特点和要求

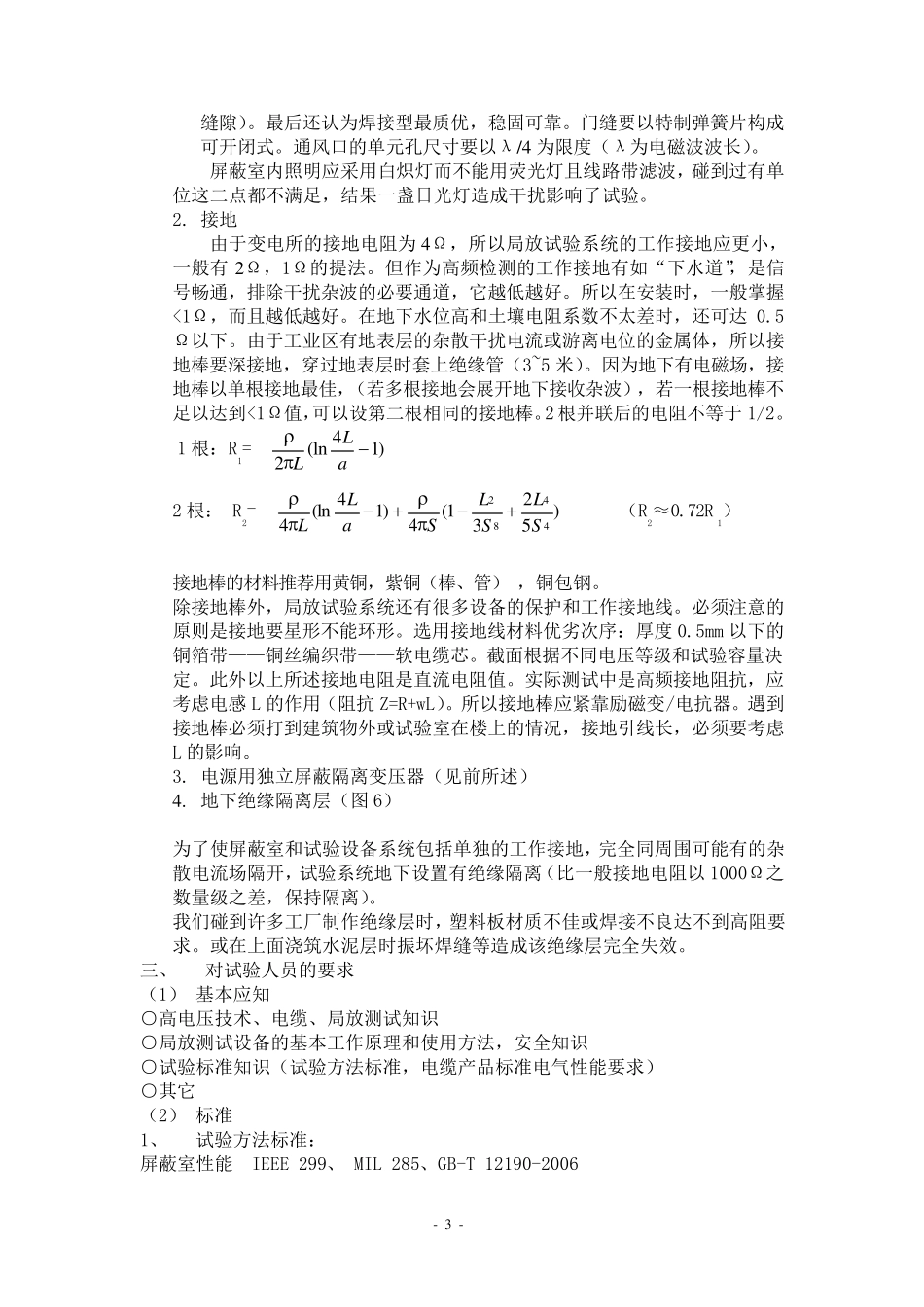

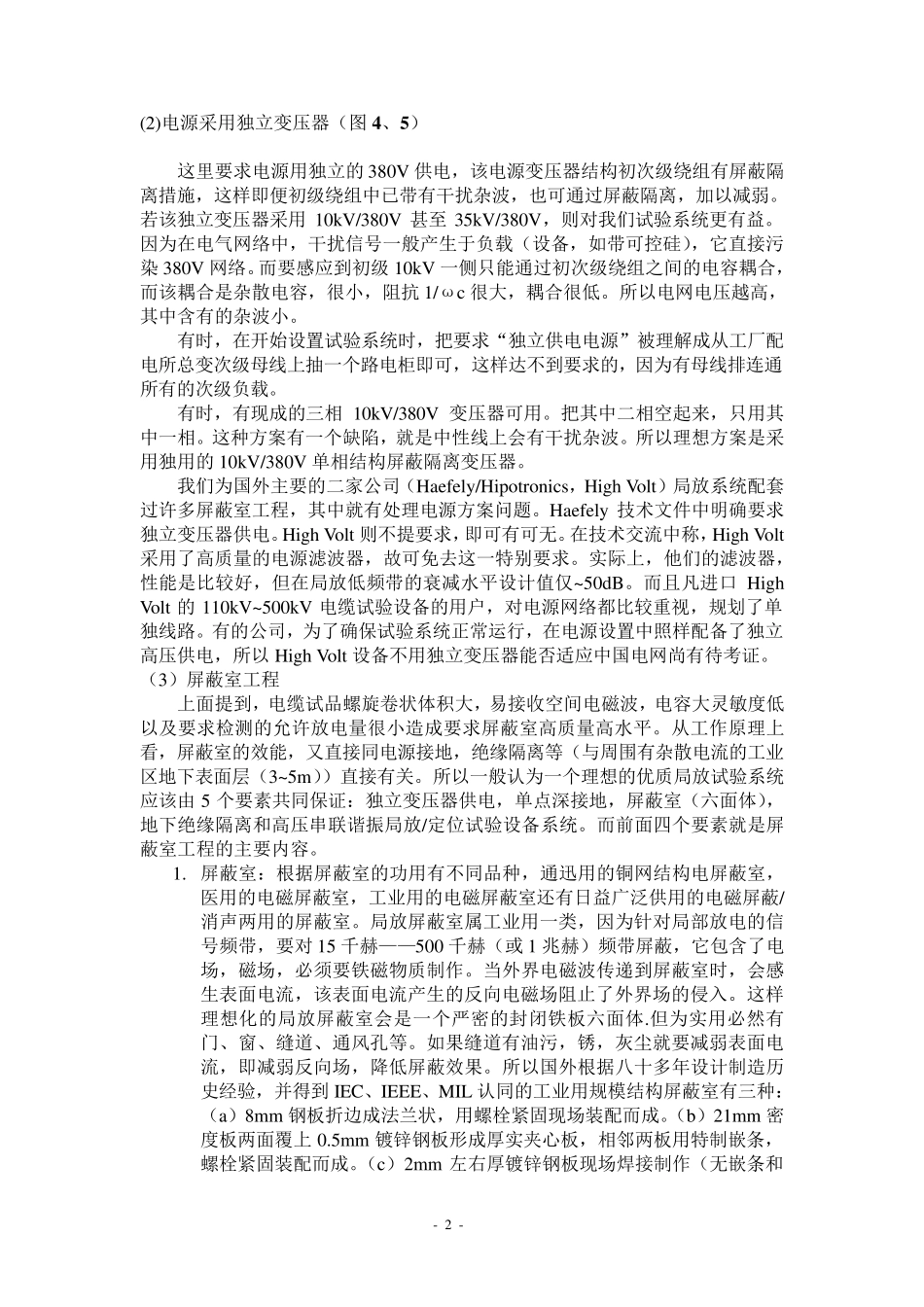

- 1 - 电缆局放试验的特点和要求 一、 电缆局放试验的特点（与其它高压输变电设备产品相比） （1） 试品电容量大。整盘电缆的出厂试验电容量更可观。 例如：变压器，套管，绝缘子等大都是nF 级电容，高压电容器有uF 级的电容，但属集中参数。 电缆：35kV，630mm2 5km 1.4µF/5km 110kV，1600mm2 10km 2.85µF/10km 220kV，2000mm2 10km 2.25µF/10km 500kV，2500mm2 10km 2.04µF/10km 试品电容大，导 致 ：1.高压试验容量巨 大，普 通 试验变压必 须 改 为 采 用 串 联谐 振 电抗 ； 2.局放检 测 灵 敏 度 降 低 。（图 1） （2 ） 电缆试品占 空 间 大 以 110kV 电缆为 例，电缆螺 旋 状 卷 绕 在 外 缘直 径 5 米 的大铁 盘上 。试验时 带 2 个 水 终 端 长 达 约3 米 。500kV 电缆水 终 端 长 达 6 米 多 。电缆卷 绕 后 如螺 旋 卷 天 线 ，试品展 开 空 间 又 大，都是易 受 空 间 电磁 场 感 应 影 响 的因 素。这样对屏蔽室要求高。 （3 ） 电缆的等效电路是电容分布参数电路 分布参数试品在 进行脉冲电流的检 测 中有高频脉冲的传播，反射，叠加等传输特性反映到显示器上 ，影 响 检 测 结果。 应 用 电缆上 局放脉冲的传播特性来进行局放故障 定 位 。（图 2） （4） 交 联 聚 乙 烯 是优 质 绝缘材 料 。 用 于500kV 级的交 联 乙 烯 电缆最 大工 作 场 强 可达3.1kV/mm(35kV 电缆)：5.3kV/mm，（110kV 电缆）：10.1kV/mm，（220kV 电缆）：13.5kV/mm，（500kV电缆但它又 易 受 局部 放电作 用 的发 生 劣 化 。 这样电缆局放试验标 准 的允 许 放电量要求比其它设备或 其它品种 绝缘低 好多 ，所 以 要求试验灵 敏 度 高，即 背 景 噪 声 水 平 小 。 这样将 全 面 要求：屏蔽室，接 地 ，电源 ，设备性能 都精 确 优 良 。 目 前 ，国 外 正 在 开 发 800kV/1000kV级XLPE 电缆的应 用 ，这就 需 要更高参数，极 低 背 景 噪 声 水 平 的局放屏蔽试验系 统 。 总 之 ：在 技 术 上 ，高压交 联 电缆的局放检 测 ，公 认 是各 种 试品局放试验中要求最 高的。 二 、 电缆局放试验设备的要求 （1 ） 串 联 谐 振 电抗 器（图 3 ） 电缆局放试验用 可调 高压...
