电缆桥架水平45度弯头做法

电缆桥架水平45度弯头做法_第1页
1/14
电缆桥架水平45度弯头做法_第2页
2/14
电缆桥架水平45度弯头做法_第3页
3/14

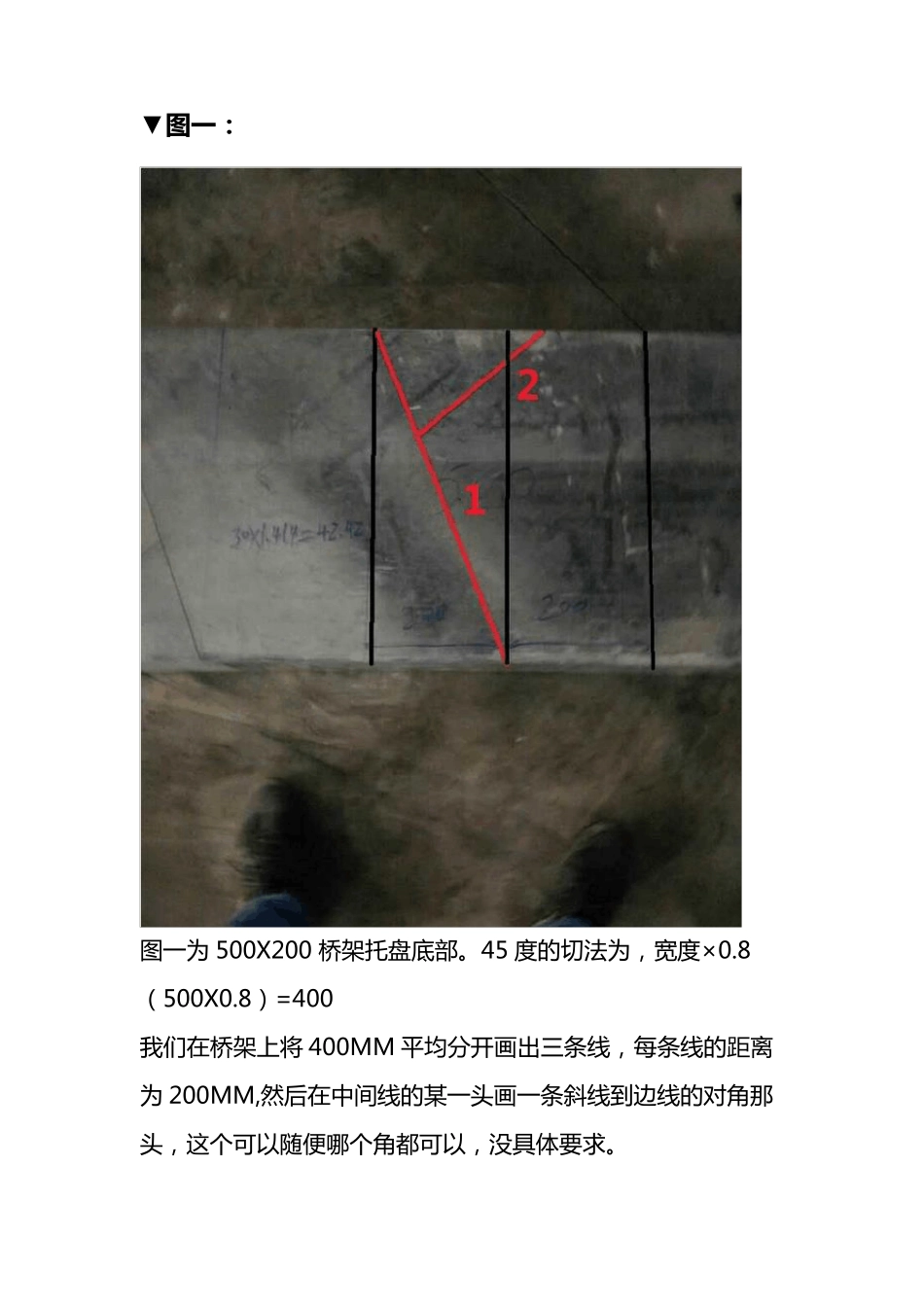

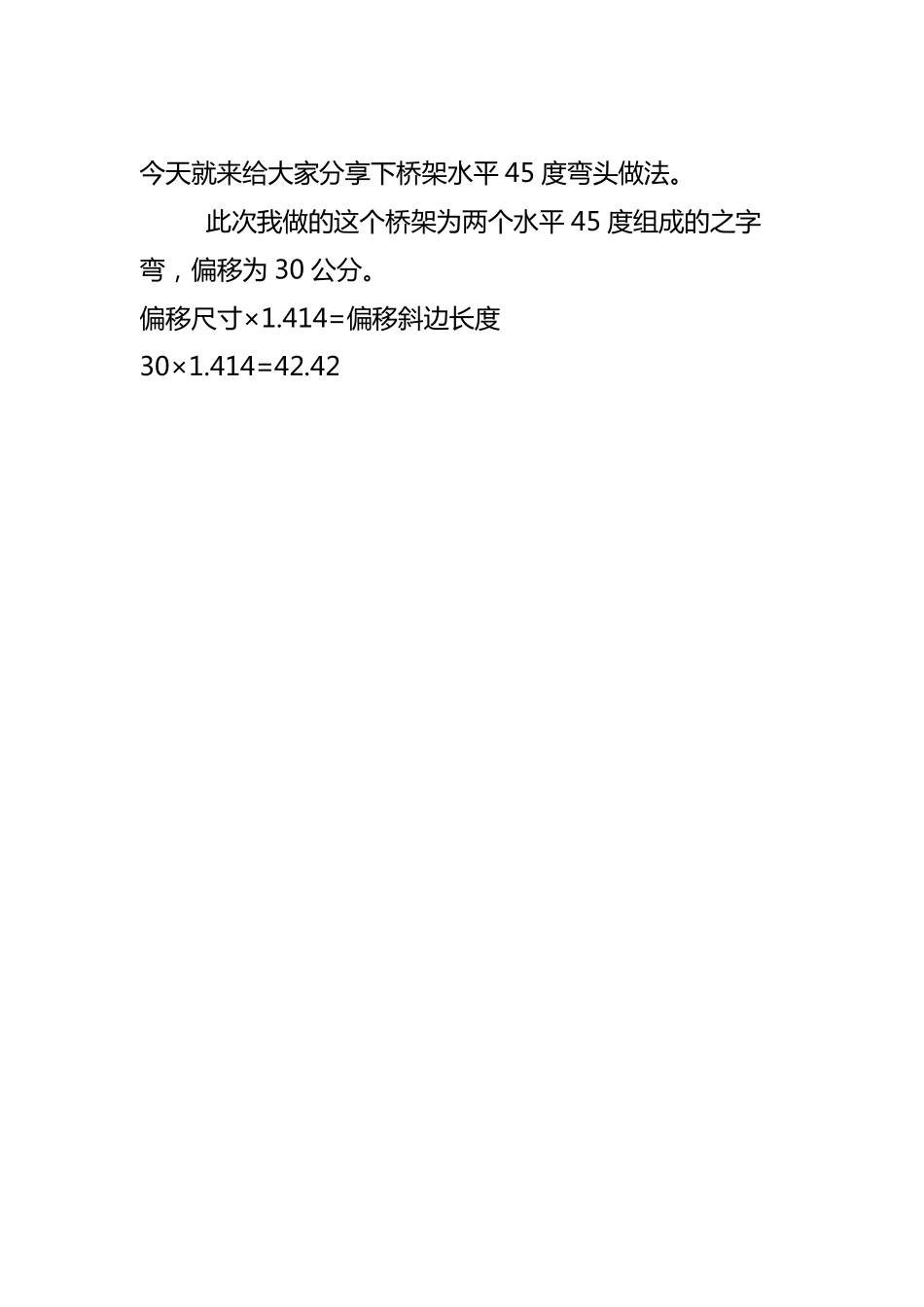

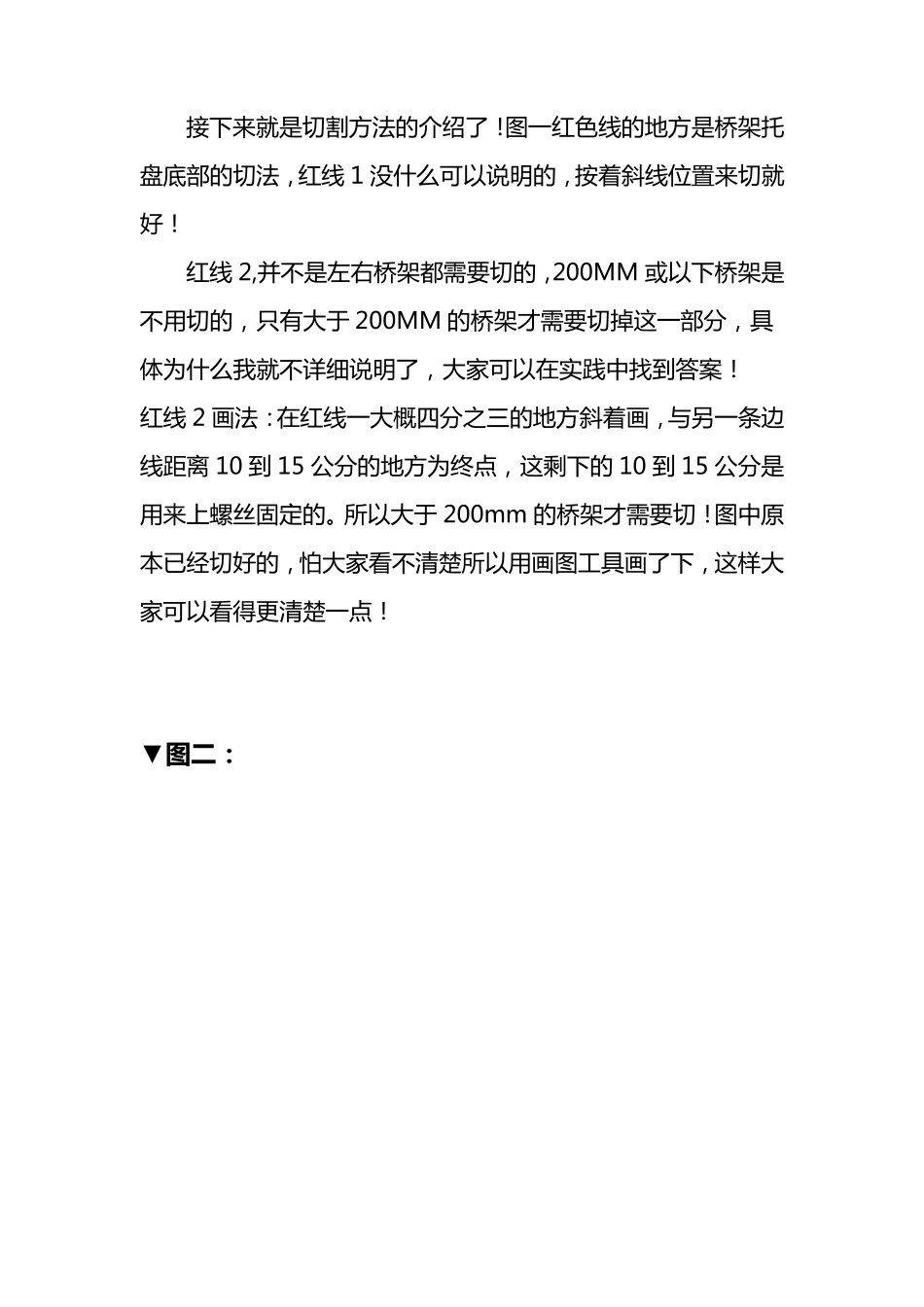

今 天 就 来 给 大 家 分 享 下 桥 架 水 平 45 度 弯 头 做 法 。 此 次 我 做 的 这 个 桥 架 为 两 个 水 平 45 度 组 成 的 之 字弯 , 偏 移 为 30 公 分 。 偏 移 尺 寸 ×1.414=偏 移 斜 边 长 度 30×1.414=42.42 ▼图 一: 图 一 为 500X200 桥 架 托 盘 底 部 。45 度 的 切 法 为 , 宽 度 ×0.8( 500X0.8) =400 我 们 在 桥 架 上 将 400MM 平 均 分 开 画 出 三 条 线 , 每 条 线 的 距 离为 200MM,然 后 在 中 间 线 的 某 一 头 画 一 条 斜 线 到 边 线 的 对 角 那头 , 这 个 可 以 随 便 哪 个 角 都 可 以 , 没 具 体 要 求 。 接 下 来 就 是 切 割 方 法 的 介 绍 了 ! 图 一 红 色 线 的 地 方 是 桥 架 托盘 底 部 的 切 法 , 红 线 1 没 什 么 可 以 说 明 的 , 按 着 斜 线 位 置 来 切 就好 ! 红 线 2,并 不 是 左 右 桥 架 都 需 要 切 的 , 200MM 或 以 下 桥 架 是不 用 切 的 , 只 有 大 于 200MM 的 桥 架 才 需 要 切 掉 这 一 部 分 , 具体 为 什 么 我 就 不 详 细 说 明 了 , 大 家 可 以 在 实 践 中 找 到 答 案 ! 红 线 2 画 法 : 在 红 线 一 大 概 四 分 之 三 的 地 方 斜 着 画 , 与 另 一 条 边线 距 离 10 到 15 公 分 的 地 方 为 终 点 , 这 剩 下 的 10 到 15 公 分 是用 来 上 螺 丝 固 定 的 。所以 大 于 200mm 的 桥 架 才 需 要 切 ! 图 中 原本已经切 好 的 , 怕大 家 看不 清楚所以 用 画 图 工具 画 了 下 , 这 样大家 可 以 看得更清楚一 点 ! ▼图 二: ▼图 三:500 为桥架宽度,200 为中间线与边线距离 ▼图 四 : 图 中 红 色 线 所 标 的 地 方 为 桥 架 所 需 要 切 割 的 地 方 , 特 别 需 要注 意 的 黄 色 虚 线 部 分 , 这 里 原 本 是 不需 要 切 的 , 但考虑到桥 架 较厚, 这里 又是 折合点, 所 以我习惯切 条痕迹出来这 样就可以轻松折合了! ▼图 五 : 桥 架 边 框 具...
