电缆的额定电压

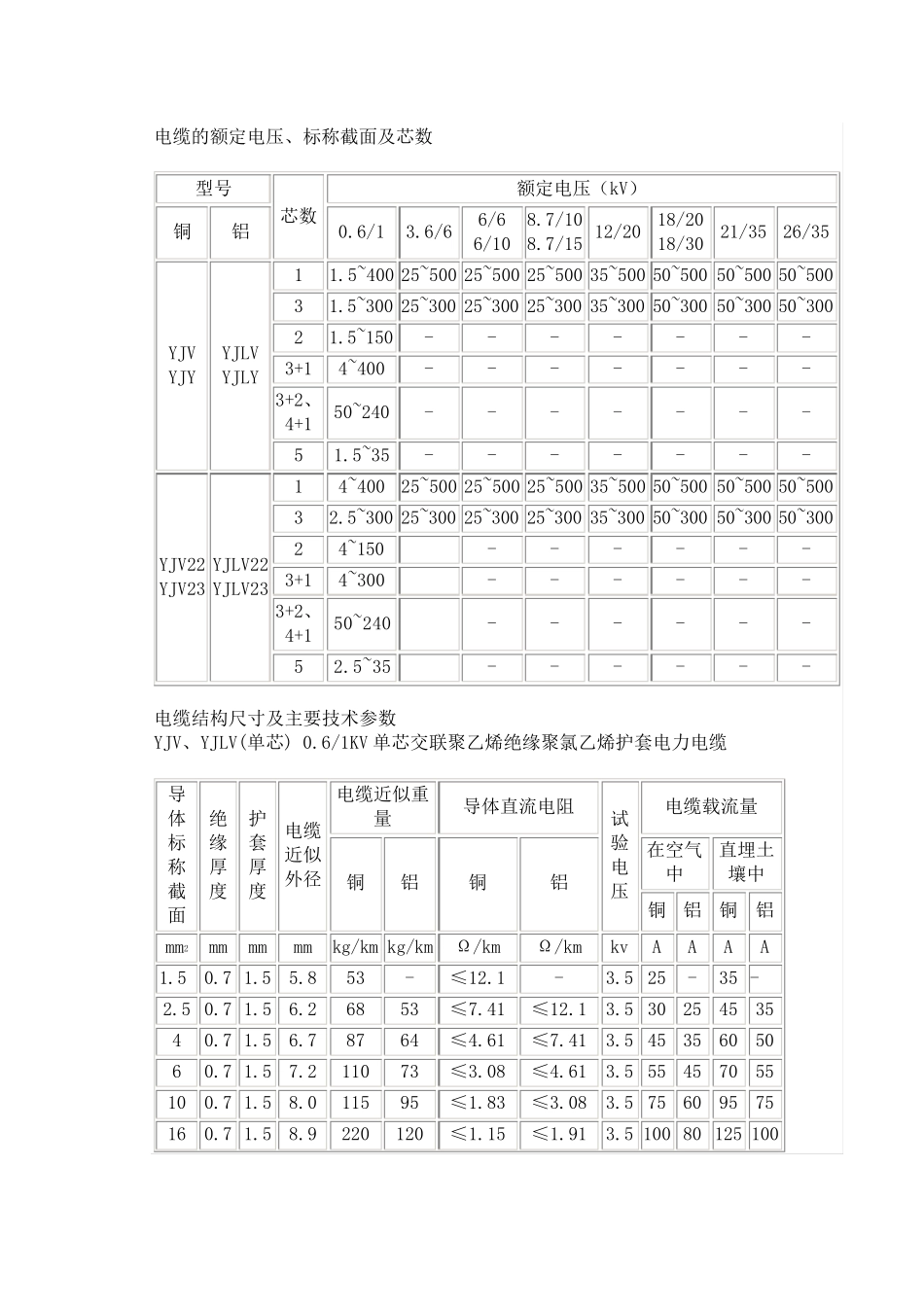

电缆的额定电压、标称截面及芯数 型号 芯数 额定电压（kV） 铜 铝 0.6/1 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 18/20 18/30 21/35 26/35 YJV YJY YJLV YJLY 1 1.5~400 25~500 25~500 25~500 35~500 50~500 50~500 50~500 3 1.5~300 25~300 25~300 25~300 35~300 50~300 50~300 50~300 2 1.5~150 - - - - - - - 3+1 4~400 - - - - - - - 3+2、4+1 50~240 - - - - - - - 5 1.5~35 - - - - - - - YJV22 YJV23 YJLV22 YJLV23 1 4~400 25~500 25~500 25~500 35~500 50~500 50~500 50~500 3 2.5~300 25~300 25~300 25~300 35~300 50~300 50~300 50~300 2 4~150 - - - - - - 3+1 4~300 - - - - - - 3+2、4+1 50~240 - - - - - - 5 2.5~35 - - - - - - 电缆结构尺寸及主要技术参数 YJV、YJLV(单芯) 0.6/1KV 单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 导体标称截面 绝缘厚度 护套厚度 电缆近似外径 电缆近似重量 导体直流电阻 试验电压 电缆载流量 铜 铝 铜 铝 在空气中 直埋土壤中 铜 铝 铜 铝 mm2 mm mm mm kg/km kg/km Ω/km Ω/km kv A A A A 1.5 0.7 1.5 5.8 53 - ≤12.1 - 3.5 25 - 35 - 2.5 0.7 1.5 6.2 68 53 ≤7.41 ≤12.1 3.5 30 25 45 35 4 0.7 1.5 6.7 87 64 ≤4.61 ≤7.41 3.5 45 35 60 50 6 0.7 1.5 7.2 110 73 ≤3.08 ≤4.61 3.5 55 45 70 55 10 0.7 1.5 8.0 115 95 ≤1.83 ≤3.08 3.5 75 60 95 75 16 0.7 1.5 8.9 220 120 ≤1.15 ≤1.91 3.5 100 80 125 100 25 0.9 1.5 10.4 345 190 ≤0.727 ≤1.20 3.5 140 115 160 130 35 0.9 1.5 11.5 424 207 ≤0.524 ≤0.0868 3.5 175 140 190 150 50 1.0 1.5 13.0 555 245 ≤0.387 ≤0.641 3.5 210 170 225 180 70 1.1 1.5 14.0 770 336 ≤0.268 ≤0.443 3.5 270 215 280 225 95 1.1 1.5 16.4 1040 455 ≤0.193 ≤0.320 3.5 340 275 335 270 120 1.2 1.5 17.8 1290 550 ≤0.153 ≤0.253 3.5 400 320 380 305 150 1.4 2.0 20.6 1590 650 ≤0.124 ≤0.206 3.5 460 370 425 340 185 1.6 2.0 22.5 1944 804 ≤0.0991 ≤0.164 3.5 530 415...
