电缆穿管规范要求电线穿管规范要求导管穿线规范

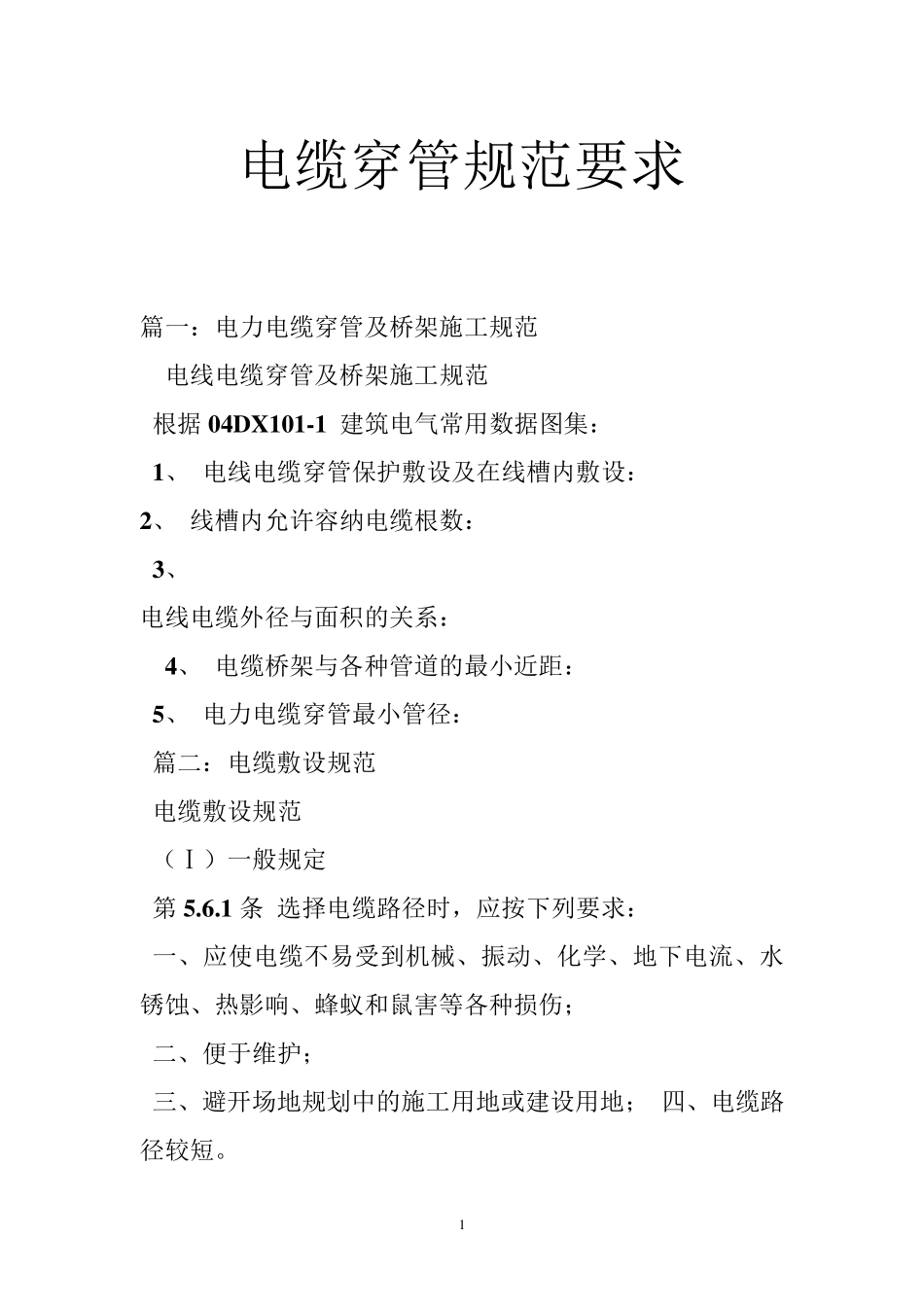

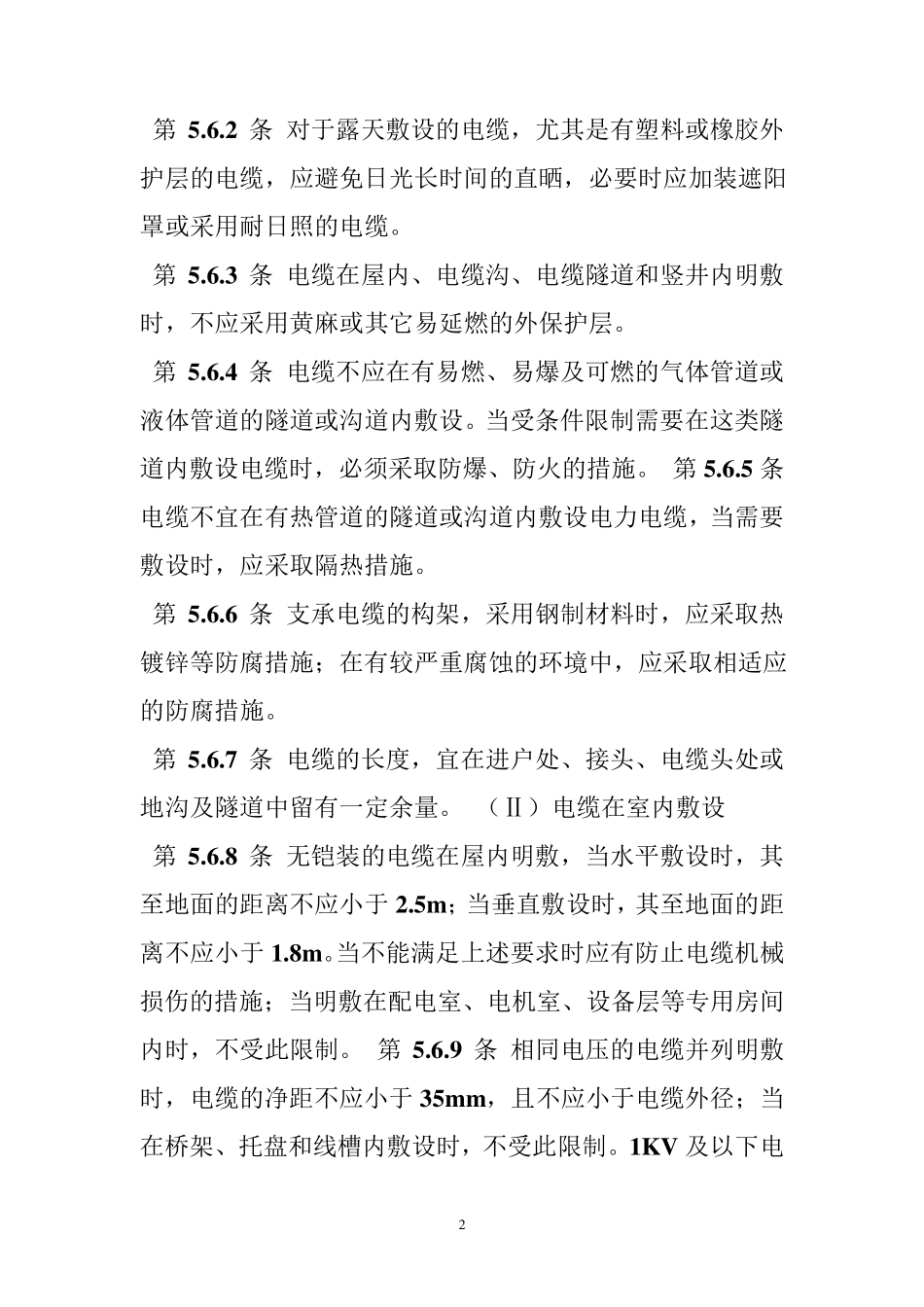

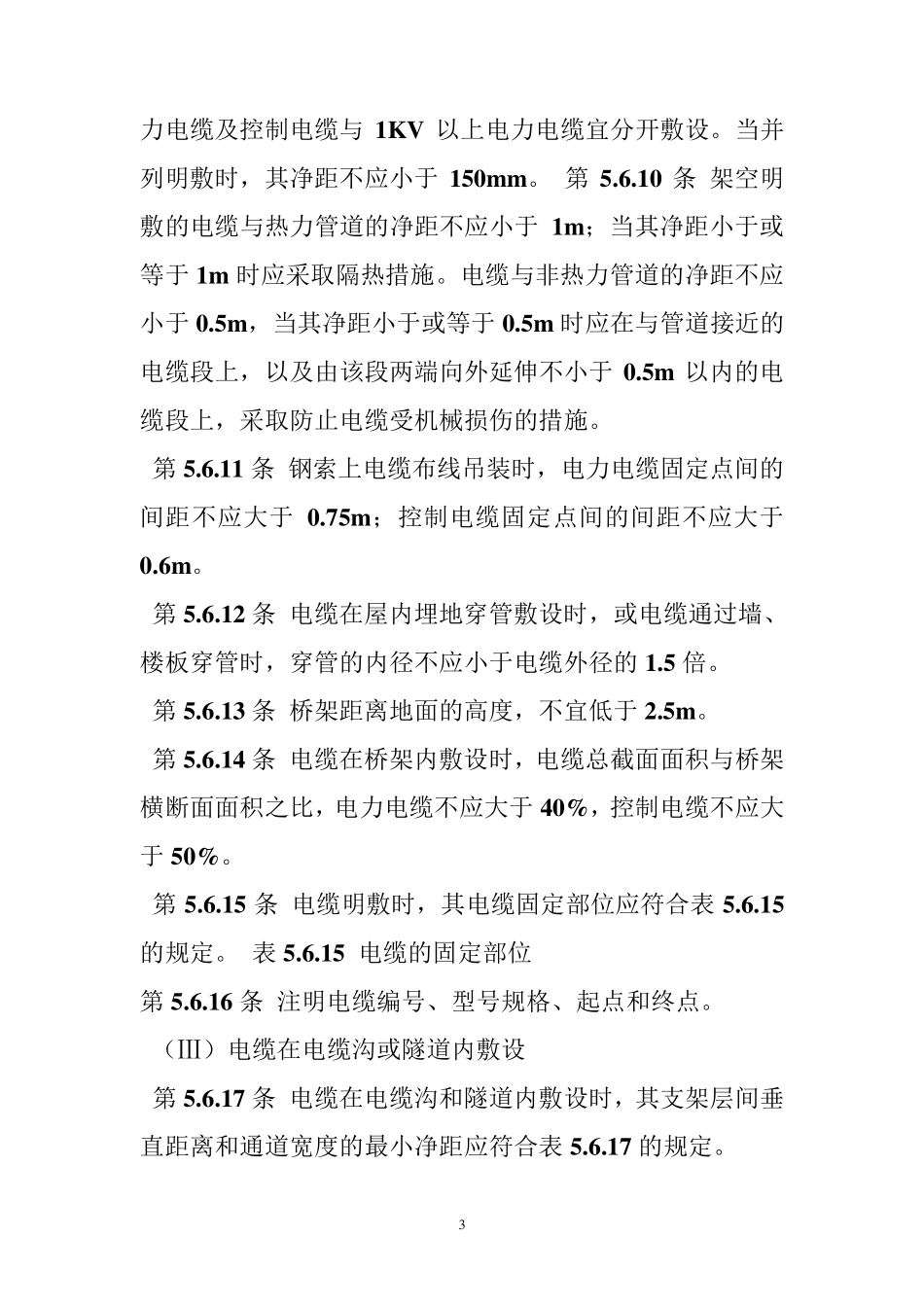

1 电缆穿管规范要求 篇一：电力电缆穿管及桥架施工规范 电线电缆穿管及桥架施工规范 根据04D X 101-1 建筑电气常用数据图集： 1、 电线电缆穿管保护敷设及在线槽内敷设： 2、 线槽内允许容纳电缆根数： 3、 电线电缆外径与面积的关系： 4、 电缆桥架与各种管道的最小近距： 5、 电力电缆穿管最小管径： 篇二：电缆敷设规范 电缆敷设规范 （Ⅰ）一般规定 第 5.6.1 条 选择电缆路径时，应按下列要求： 一、应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤； 二、便于维护； 三、避开场地规划中的施工用地或建设用地； 四、电缆路径较短。 2 第5.6.2 条 对于露天敷设的电缆，尤其是有塑料或橡胶外护层的电缆，应避免日光长时间的直晒，必要时应加装遮阳罩或采用耐日照的电缆。 第5.6.3 条 电缆在屋内、电缆沟、电缆隧道和竖井内明敷时，不应采用黄麻或其它易延燃的外保护层。 第5.6.4 条 电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。当受条件限制需要在这类隧道内敷设电缆时，必须采取防爆、防火的措施。 第5.6.5 条 电缆不宜在有热管道的隧道或沟道内敷设电力电缆，当需要敷设时，应采取隔热措施。 第5.6.6 条 支承电缆的构架，采用钢制材料时，应采取热镀锌等防腐措施；在有较严重腐蚀的环境中，应采取相适应的防腐措施。 第5.6.7 条 电缆的长度，宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量。 （Ⅱ）电缆在室内敷设 第5.6.8 条 无铠装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1.8m。当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。 第5.6.9 条 相同电压的电缆并列明敷时，电缆的净距不应小于35mm，且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。1KV 及以下电 3 力电缆及控制电缆与1KV 以上电力电缆宜分开敷设。当并列明敷时，其净距不应小于150mm。 第5.6.10 条 架空明敷的电缆与热力管道的净距不应小于1m；当其净距小于或等于1m 时应采取隔热措施。电缆与非热力管道的净距不应小于0.5m，当其净距小于或等于0.5m 时应在与管道接近的电缆段上，以及由该段两端向外延伸不小于0.5m 以内的电缆段上，采取防止电缆受机械损伤的措施。 第5.6.11 条 钢索上电缆...
