电缆附件安装施工手册(220kV终端)2203间隔

电缆附件安装施工手册(220kV终端)2203间隔_第1页
1/6
电缆附件安装施工手册(220kV终端)2203间隔_第2页
2/6
电缆附件安装施工手册(220kV终端)2203间隔_第3页
3/6

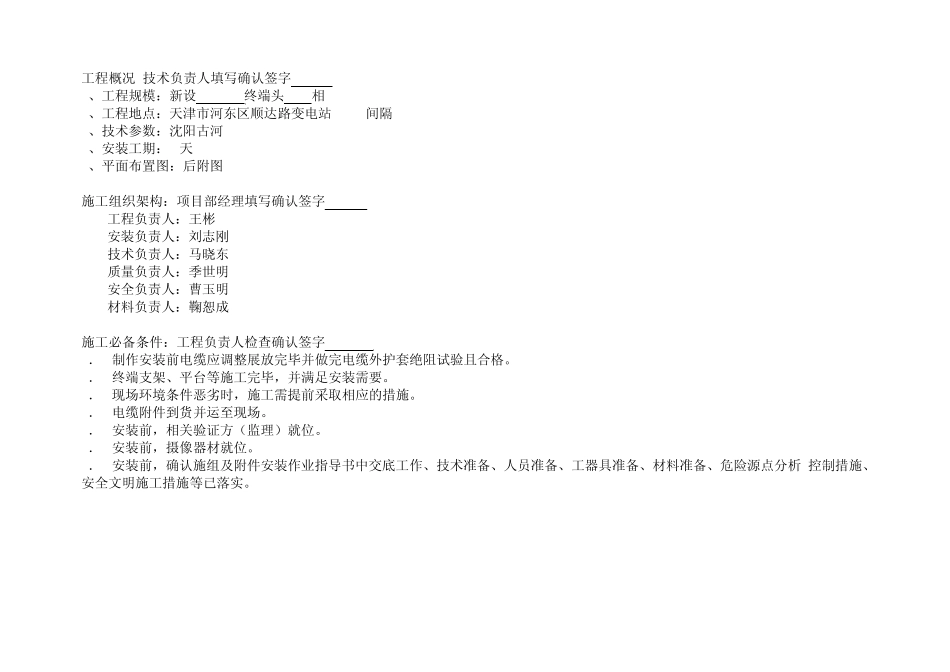

勤俭道柳勤3 6 # 塔电缆抢修 工程 电缆附件安装施工操作手册(220kV终端) 天津送变电工程公司 高缆 第一 项目部 工程概况:技术负责人填写确认签字 1、工程规模:新设 220kV 终端头 C 相 2、工程地点:天津市河东区顺达路变电站 2203间隔 3、技术参数:沈阳古河 4、安装工期:5天 5、平面布置图:后附图 施工组织架构:项目部经理填写确认签字 工程负责人:王彬 安装负责人:刘志刚 技术负责人:马晓东 质量负责人:季世明 安全负责人:曹玉明 材料负责人:鞠恕成 施工必备条件:工程负责人检查确认签字 1. 制作安装前电缆应调整展放完毕并做完电缆外护套绝阻试验且合格。 2. 终端支架、平台等施工完毕,并满足安装需要。 3. 现场环境条件恶劣时,施工需提前采取相应的措施。 4. 电缆附件到货并运至现场。 5. 安装前,相关验证方(监理)就位。 6. 安装前,摄像器材就位。 7. 安装前,确认施组及附件安装作业指导书中交底工作、技术准备、人员准备、工器具准备、材料准备、危险源点分析/控制措施、安全文明施工措施等已落实。 电缆线路:柳勤 36#塔电缆终端 C 相 电缆附件安装工艺流程:安装负责人检查确认签字 序号 工序内容 工艺要求 施工要点 操作人 检验人 监理人 结论 环境条件 1 检查所有部件的数量及外观 1.检查各部件材料表所列数量,部件外观无缺陷。 2.附件安装前确认电缆与所连接设备的相位一致。 3.搭建终端脚手架,终端区域搭棚控制现场温度、相对湿度,保持清洁度。 注意防潮、防损 2 预断电缆 1.从铁塔平台/终端支架上平面上量 米。 2.将电缆垂直竖立,固定到安装支架上,并确定断线位置。 保证预留长度 3 护套处理 1.从基板平面下返 mm为外护套端口,其余去掉。 2.从外户套断口上返 mm为波纹金属断口 3.刮掉外护套石墨半导电层,长度 mm。 4.确定金属护套剥切点,打磨金属护套断口去除毛刺以防损伤绝缘。 1.锯波纹金属护层时,不能伤到电缆内层 2.波纹金属护层内表面温度,不能超过120℃ 4 加热、校直 1. 将电缆包上电热毯。 2. 连接温控设备。 3. 通电加热升温至 ℃,保持加温 h,角铁固定 4. 自然冷却后,检查电缆的校直情1.电热毯要包严实 2.设专人监护加温温度和时间,并做好记录 况。 6 余缆切割 按工艺要求,确定最终切断点。 记录三相瓷套管高度 7 去掉绝缘 1.去掉导体的绝缘 mm。 2.如工艺要求,用电缆剥...
