电能表检定装置计量标准技术报告

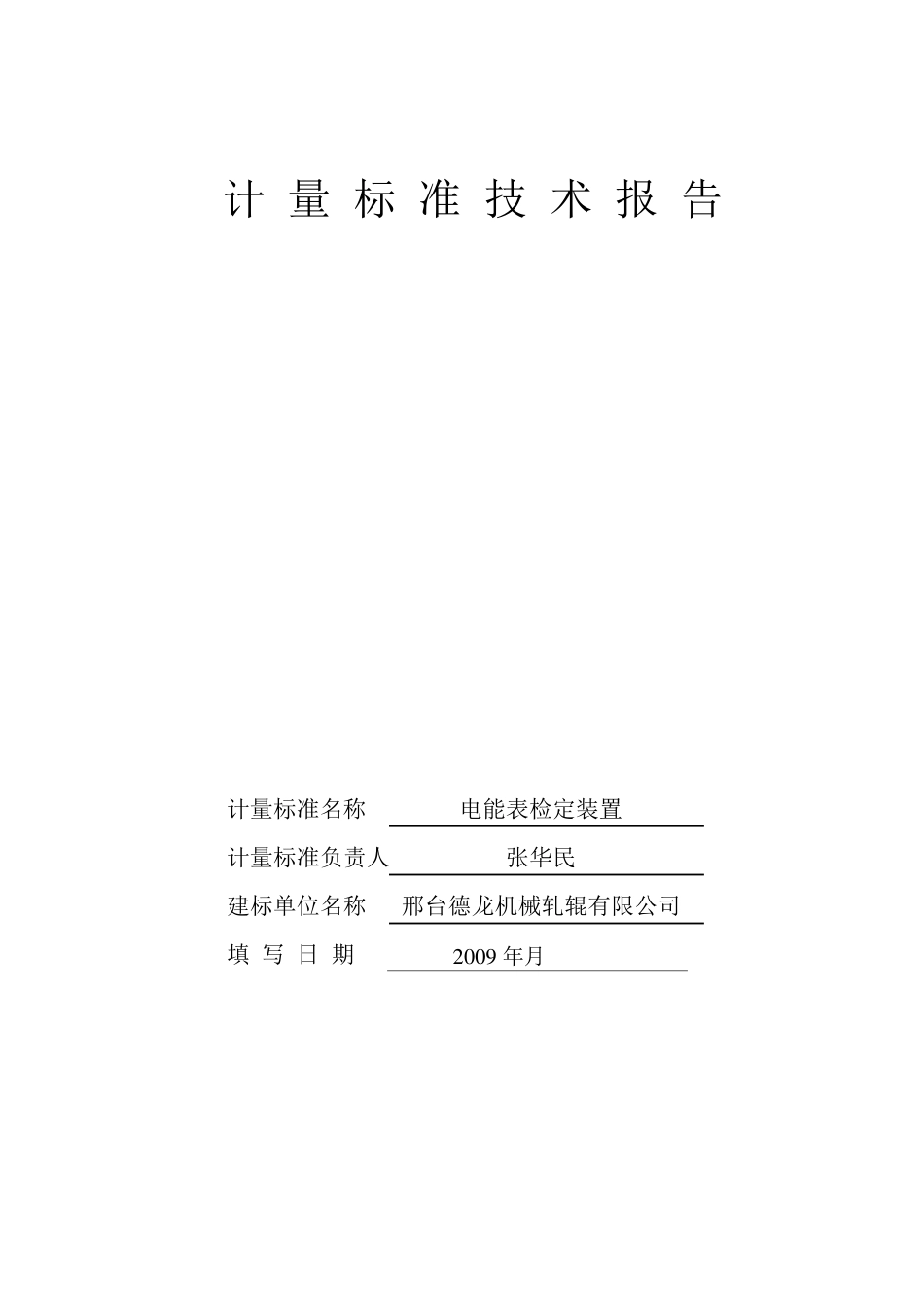

计 量 标 准 技 术 报 告 计量标准名称 电能表检定装置 计量标准负责人 张华民 建标单位名称 邢台德龙机械轧辊有限公司 填 写 日 期 2 0 0 9 年月 - 1 - 目 录 一、建立计量标准的目的 …………………………………………… ( 2 ) 二、计量标准的工作原理及其组成 ………………………………… ( 2 ) 三、计量标准器及主要配套设备 …………………………………… ( 3 ) 四、计量标准的主要技术指标 ……………………………………… ( 4 ) 五、环境条件 ………………………………………………………… ( 4 ) 六、计量标准的量值溯源和传递框图 ……………………………… ( 5 ) 七、计量标准的重复性试验 ………………………………………… ( 6 ) 八、计量标准的稳定性考核 ………………………………………… ( 7 ) 九、检定或校准结果的测量不确定度评定 ………………………… ( 8 ) 十、检定和校准结果的验证 ………………………………………… ( 9 ) 十一、结论 …………………………………………………………… ( 10 ) 十二、附加说明 ……………………………………………………… ( 10 ) - 2 - 一、建立计量标准的目的 电能表主要用于我公司在轧辊生产过程中所耗电能的测量，电能表的及时正确检定才能保证公司能源消耗的正确计量和量值的统一准确可靠，为了加强计量器具的检定工作、保证产品质量，特建立工业用热电偶标准装置。 二、计量标准的工作原理及组成 检定方法选用直接比较法、用标准三相电能表与被检电能表直接比较的方法，标准电能表的精确度等级为被检电能表的十倍以上，采用同步的进行比较来确定被检电能表的相对误差，装置的总不确定度为被检电能表的五分之一，此方法符合国家规定的检定规程技术要求。 - 3 - 三、计量标准器及主要配套设备 计 量 标 准 器 名 称 型 号 测量范围 不确定度或准确度等级或最大允许误差 制造厂及出厂编号 检定或 校准机构 检定周期或复校间隔 三相电能表多功能校验装置 YC-1893D 0.25～100A 50～400V 0.1% 广州格宁 0307113 河北省计量所 24 个月 主 要 配 套 设 备 多功能标准电能表 SZ-03A-K6 0.25～ 100A 50～ 400V 0.05% 广 州 格 宁 15070113 河北省计量所 12 个月 - 4 - 四、计量标准的主要技术指标 a）电压： 50V、100V、200V 及400V...
