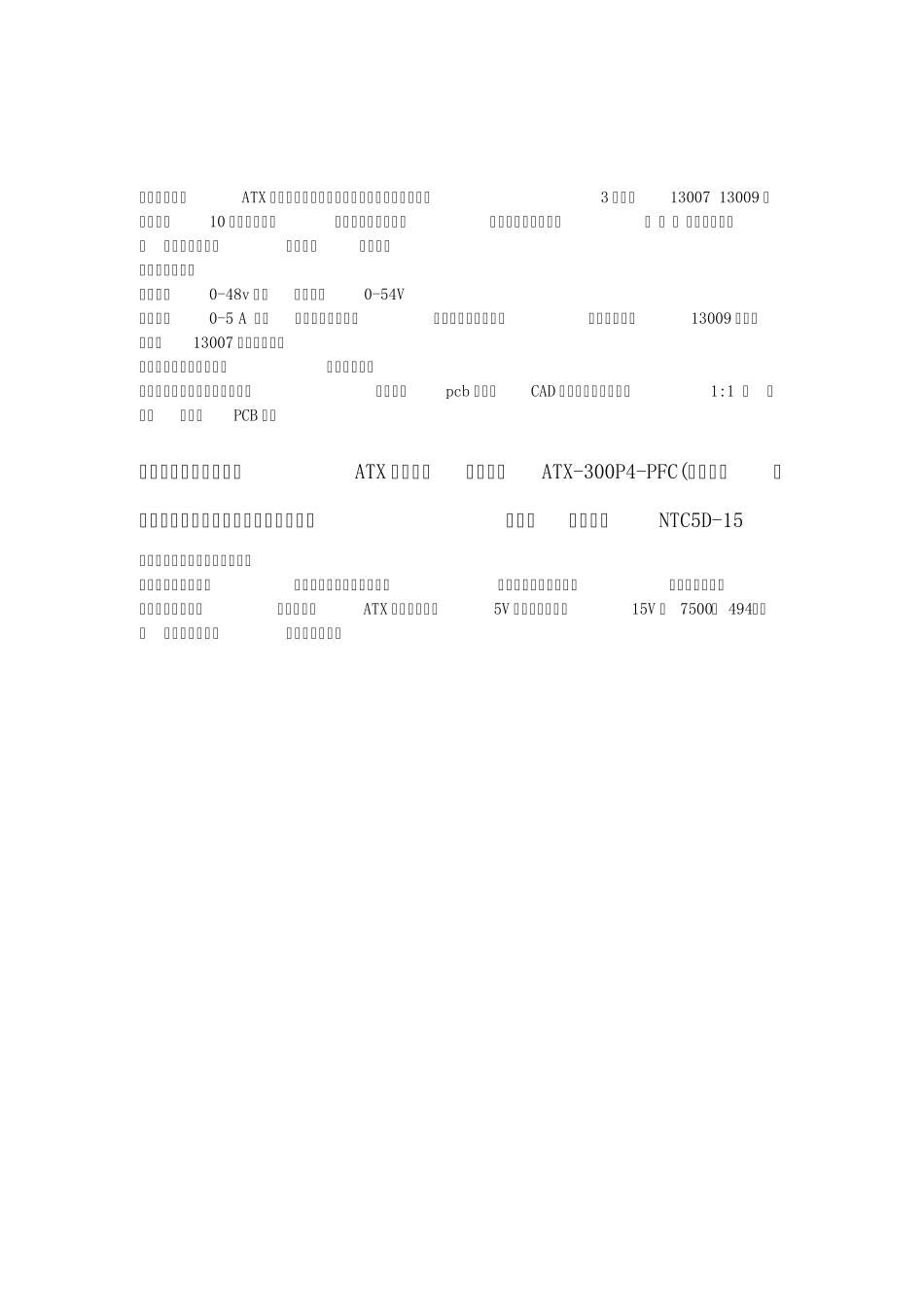

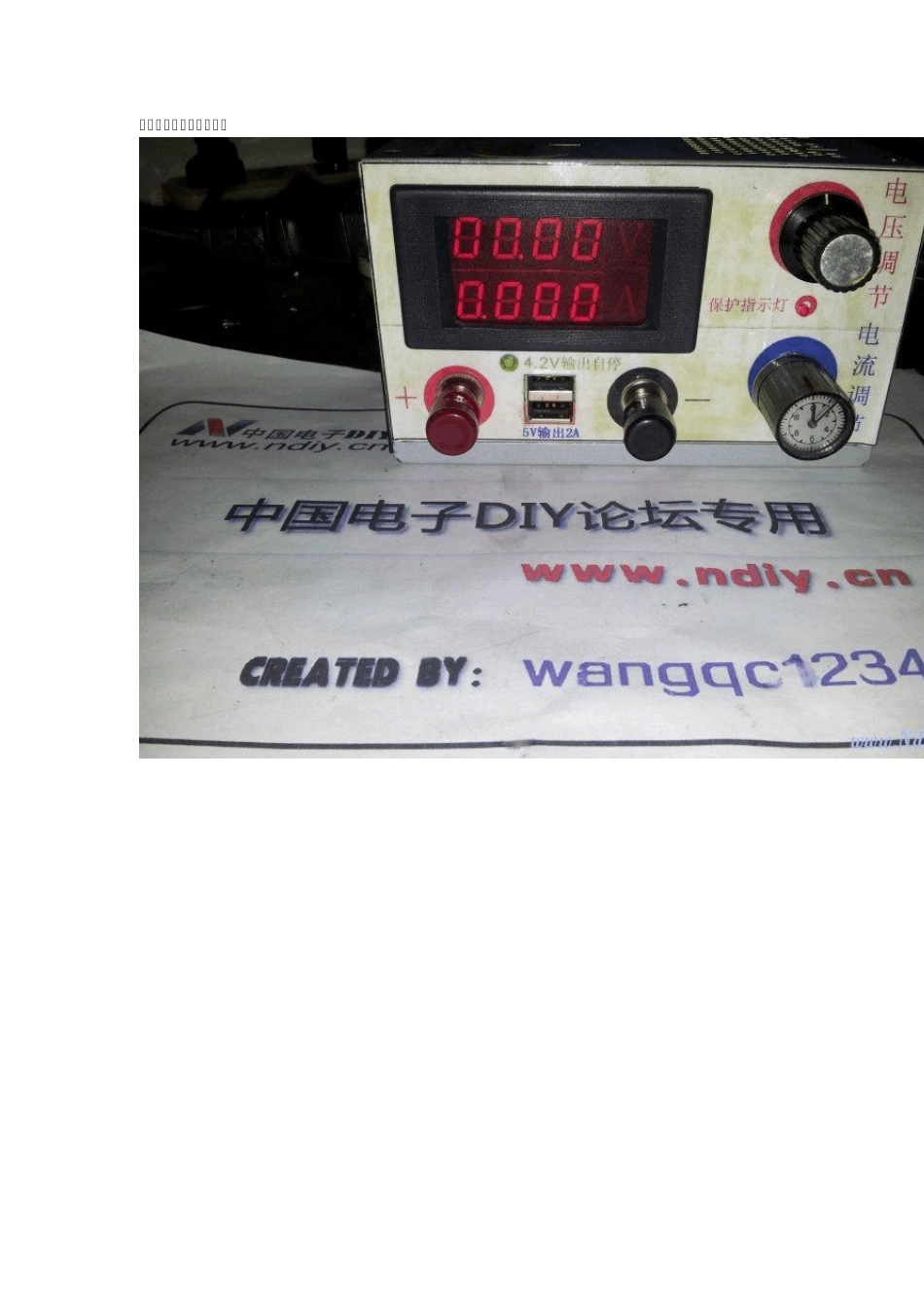

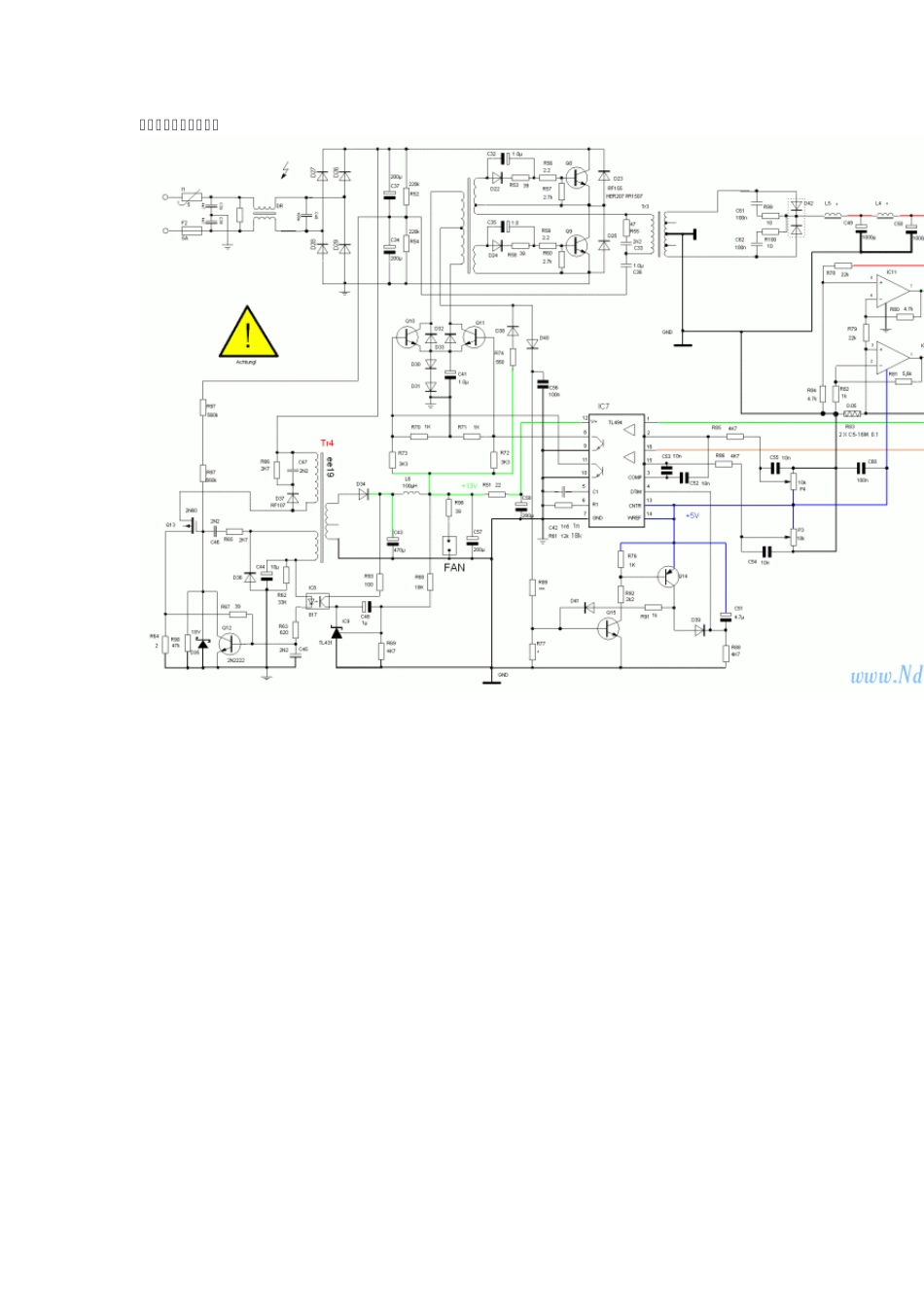

看了很多关于ATX 改可调电源的资料失败也有我在试验中弄废了3 个电源 13007 13009 烧了大概有10 几个记不清了 烧毁的原因都是自激 改电源的朋友要注意 ！ ！ ！ 有付出就有回报 失败是成功之母 我付出了 我成功了 电源参数如下： 电源电压0-48v 可调 电压最高0-54V 电源电流0-5 A 可调 电流可以设置更高 但是开关管发热严重 目前我手上没13009 了现在使用的13007 电流限制较小 电源内有电源自激保护路 防止自激烧管 资料已上传附件下载：附件内容 长城开板pcb 原图， CAD 文件面板图打印比例1:1 ， 电路图 ，国外PCB 原图 本电源开板是按照长城ATX 电源开的【型号：ATX-300P4-PFC(标准版） 】 强电部分电路布局和原来电源基本相同 加了个热敏电阻NTC5D-15 有什么不明白的地位可以找我聊 注意事项：风扇电源 和电流表电源必须独立供电 电压表最好也独立供电 ，不过大多数表不需要独立供电， 电压表可用ATX 辅助电源供电5V 供电，辅助电源15V 给 7500（ 494）供电 不要接其他东西 根据自己需要定 先看下我做好的电源效果 第一步电路图网上找的 第二步画PCB 第三步制PCB 板 切割PCB 热转印pcb 板大家都知道不细说了看图吧 普通A4 做的PCB 图 电熨斗加热 加热10 分钟后效果 凉了之后放到水里浸泡 用手指头或者牙刷轻轻蹭纸,会发现纸一层层往下掉 正面 背面最后效果 正面 腐板中 腐板清洗后 正面 准备涂紫光绿油 涂绿油 没紫光灯光 太阳下暴晒一天 清理焊点 打孔 转移强电部分原件(ATX 长城300 电源） 变压器改了最高电压54V 改好后 原件转移安装完毕 调试输出54V 可以点亮普通220V 灯泡 面板内部组装 内部 背面 内部 组装完成 前面板 全貌 面板图 下面简说一下我第一个ATX 可调电源2008 年做的基本没变动内部简单说就加了个调压板12V 输入输出0-10V 加原电源的固定输出12V 5V 3.3V USB 输出 露个脸呵 全貌 侧面 内部
