电脑主板生产的全过程图解

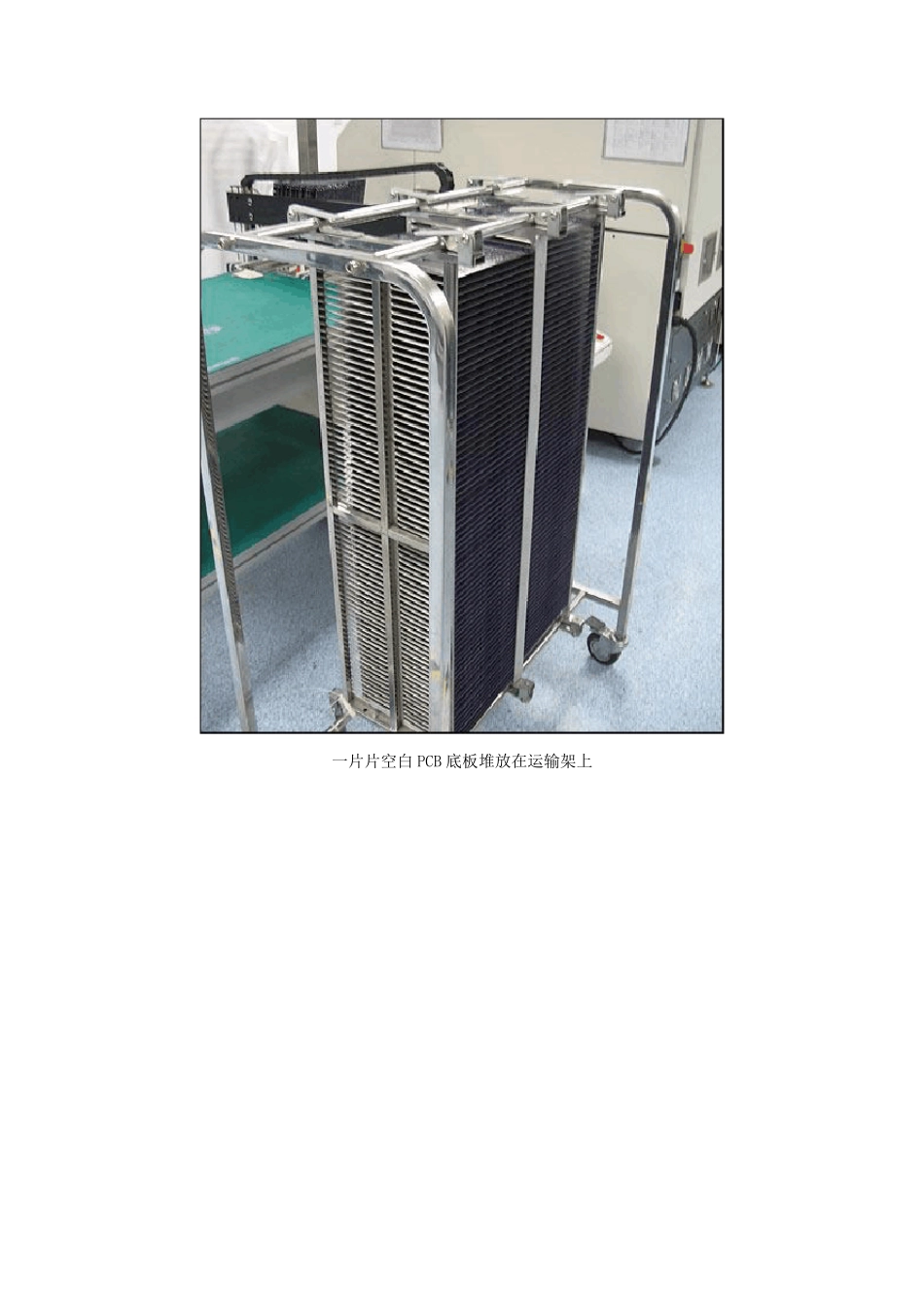

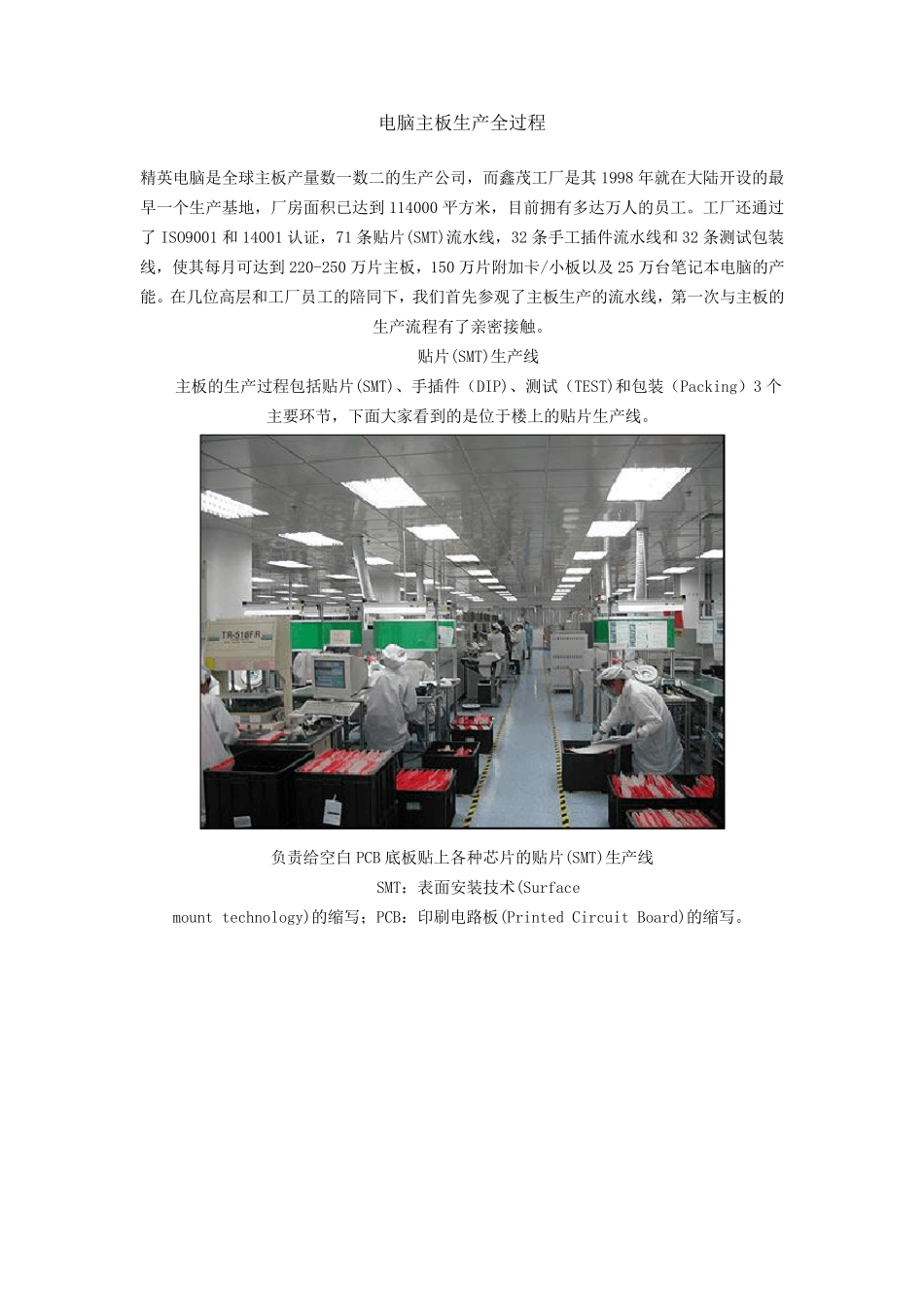

电脑主板生产全过程 精英电脑是全球主板产量数一数二的生产公司，而鑫茂工厂是其1998 年就在大陆开设的最早一个生产基地，厂房面积已达到114000 平方米，目前拥有多达万人的员工。工厂还通过了ISO9001 和14001 认证，71 条贴片(SMT)流水线，32 条手工插件流水线和32 条测试包装线，使其每月可达到220-250 万片主板，150 万片附加卡/小板以及25 万台笔记本电脑的产能。在几位高层和工厂员工的陪同下，我们首先参观了主板生产的流水线，第一次与主板的生产流程有了亲密接触。 贴片(SMT)生产线 主板的生产过程包括贴片(SMT)、手插件（DIP)、测试（TEST)和包装（Packing）3 个主要环节，下面大家看到的是位于楼上的贴片生产线。 负责给空白 PCB 底板贴上各种芯片的贴片(SMT)生产线 SMT：表面安装技术(Surface mount technology)的缩写；PCB：印刷电路板(Printed Circuit Board)的缩写。 一片片空白 PCB 底板堆放在运输架上 上面光秃秃的，还什么都没有 空白 PCB 底板首先被送入这台机器添加锡焊剂 需要一片片的放入，略微有些慢 然后进入自动工作的SONY SI-E1000E Mk Ⅲ等各型贴片机 底板将会被贴片机贴上大大小小的各种芯片，通常顺序是从小到大 SONY SI-E1000E 贴片机先在底板上贴上一些较小的芯片 通过SONY SI-E2000E 贴片机则贴上南北桥等较大的芯片 这些芯片个头够大吧，算是底板上最大的元件 贴好芯片的PCB 底板与刚才大不一样了 用肉眼通过特大“放大镜”检查 PCB 底板 通过TR-518FR 这台ICT 测试设备进行短路测试等 一些底板会出现零件不良的问题 手插件生产线 在手工插件生产线，首先要给已经贴片的PCB 底板贴上隔热胶布 还是光秃秃的主板，在接下来插件过程中需要隔热胶布来保护 原来电容等元器件是通过手工来插上主板 每个工人负责一个独立的工序 I/O 接口、内存插槽等都在流水线上挨个插上 就这样一块主板的手工插装完成了 通过波峰机将元器件与主板紧密焊接在一起 波峰机升温固化焊锡，处理完毕 从波峰机出来还要经过风干后才送入下一道工序 工人开始处理从机器里面出来的主板 还需要用电烙铁进行一些焊接处理 开始工序繁多的质量检查 数字万用表也是检测工具之一 通过 DEBUG 卡查找主板是否有故障存在 接下来是通过DOS 下的测试软件进行检查 一块板子需要通过12 项测试 开始刷写主板的BIOS 这个界面，DIYer 应该很熟悉吧 进入Windows 后，还有一系列的测试 通过最后的目视检查后装入防静电袋，大功告成！
