电脑防雷插座自已做

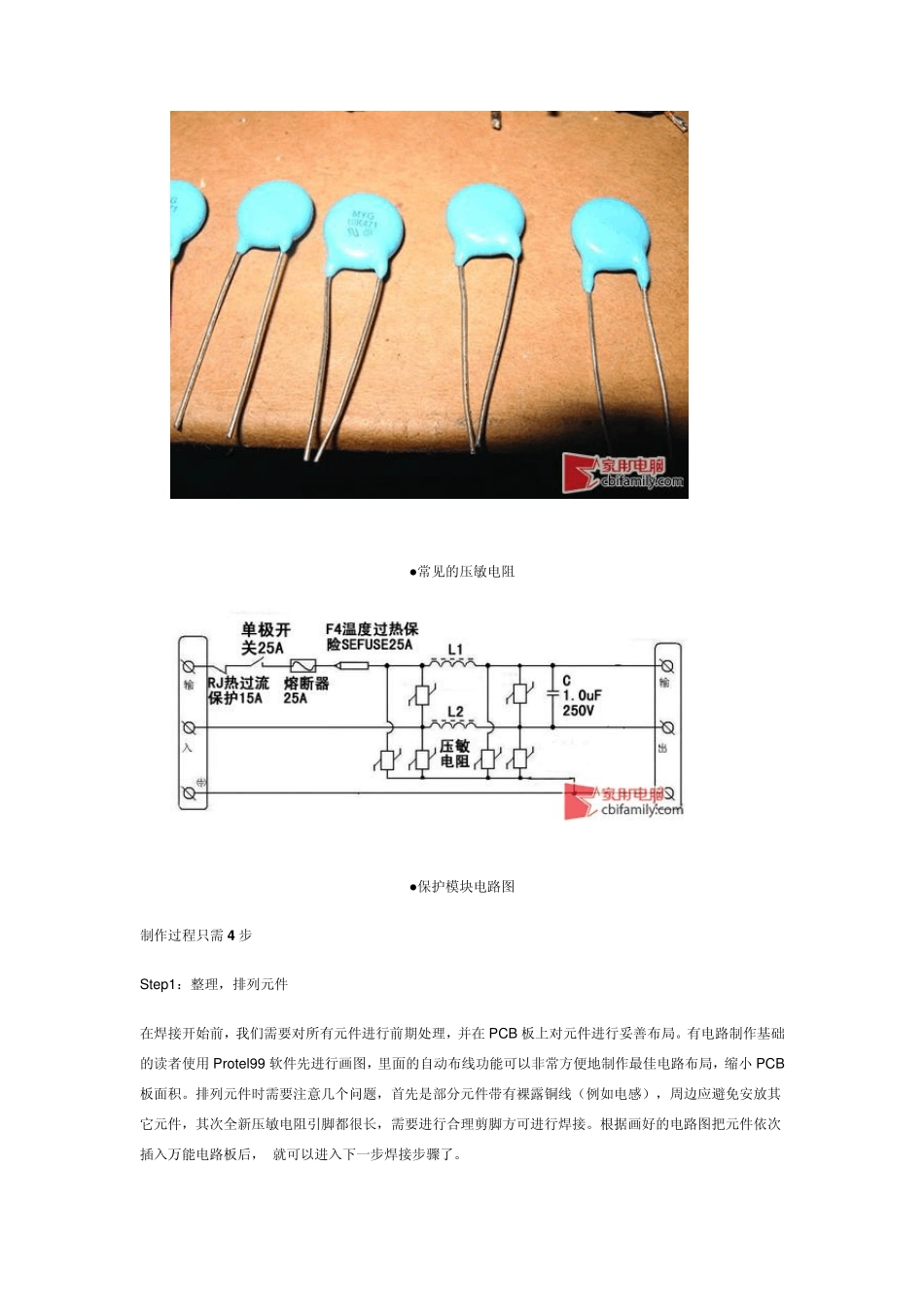

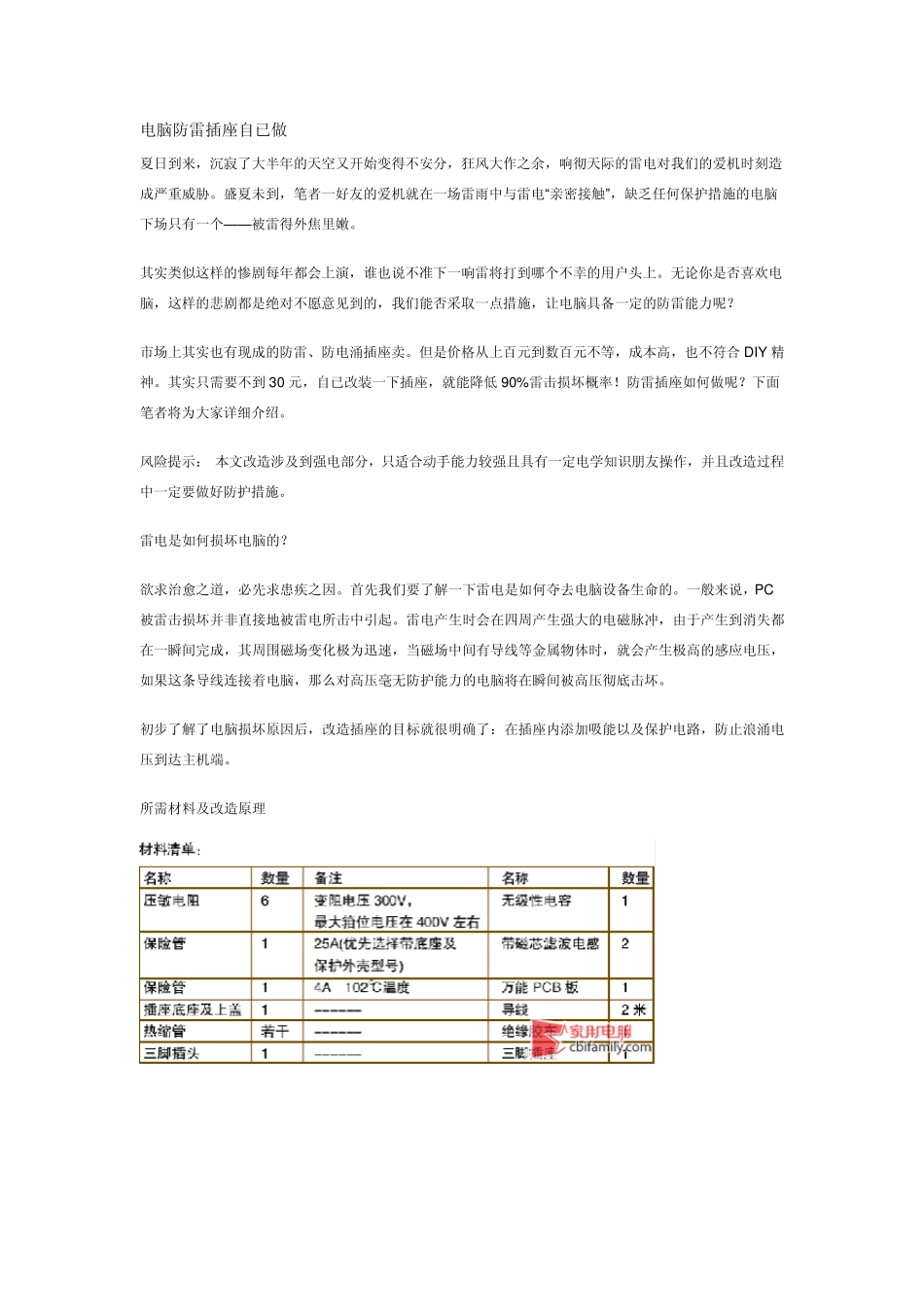

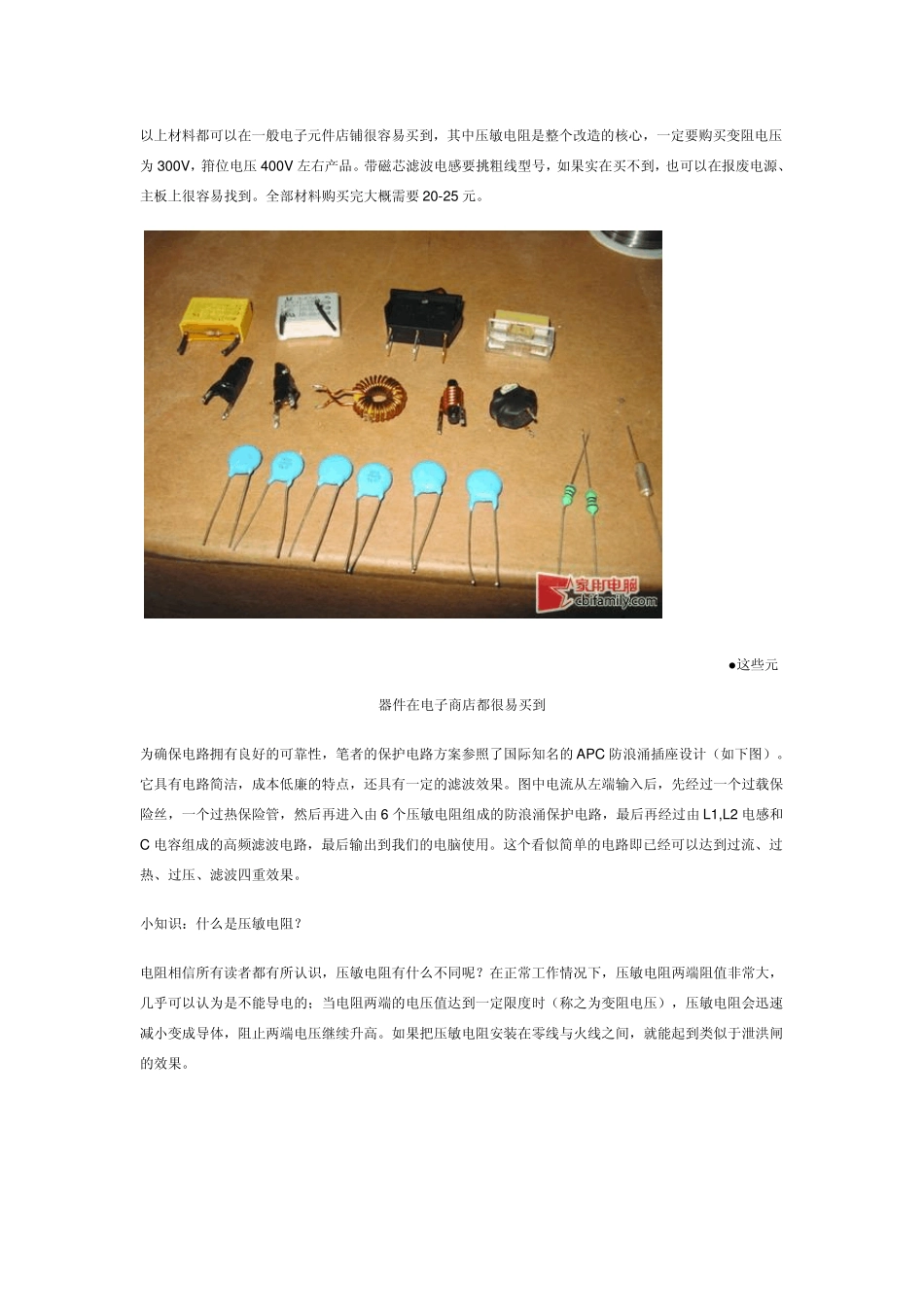

电脑防雷插座自已做 夏日到来，沉寂了大半年的天空又开始变得不安分，狂风大作之余，响彻天际的雷电对我们的爱机时刻造成严重威胁。盛夏未到，笔者一好友的爱机就在一场雷雨中与雷电“亲密接触” ，缺乏任何保护措施的电脑下场只有一个——被雷得外焦里嫩。 其实类似这样的惨剧每年都会上演，谁也说不准下一响雷将打到哪个不幸的用户头上。无论你是否喜欢电脑，这样的悲剧都是绝对不愿意见到的，我们能否采取一点措施，让电脑具备一定的防雷能力呢？ 市场上其实也有现成的防雷、防电涌插座卖。但是价格从上百元到数百元不等，成本高，也不符合 DIY 精神。其实只需要不到 30 元，自已改装一下插座，就能降低 90%雷击损坏概率！防雷插座如何做呢？下面笔者将为大家详细介绍。 风险提示： 本文改造涉及到强电部分，只适合动手能力较强且具有一定电学知识朋友操作，并且改造过程中一定要做好防护措施。 雷电是如何损坏电脑的？ 欲求治愈之道，必先求患疾之因。首先我们要了解一下雷电是如何夺去电脑设备生命的。一般来说，P C被雷击损坏并非直接地被雷电所击中引起。雷电产生时会在四周产生强大的电磁脉冲，由于产生到消失都在一瞬间完成，其周围磁场变化极为迅速，当磁场中间有导线等金属物体时，就会产生极高的感应电压，如果这条导线连接着电脑，那么对高压毫无防护能力的电脑将在瞬间被高压彻底击坏。 初步了解了电脑损坏原因后，改造插座的目标就很明确了：在插座内添加吸能以及保护电路，防止浪涌电压到达主机端。 所需材料及改造原理 以上材料都可以在一般电子元件店铺很容易买到，其中压敏电阻是整个改造的核心，一定要购买变阻电压为300V，箝位电压400V 左右产品。带磁芯滤波电感要挑粗线型号，如果实在买不到，也可以在报废电源、主板上很容易找到。全部材料购买完大概需要20-25 元。 ●这些元器件在电子商店都很易买到 为确保电路拥有良好的可靠性，笔者的保护电路方案参照了国际知名的APC 防浪涌插座设计（如下图）。它具有电路简洁，成本低廉的特点，还具有一定的滤波效果。图中电流从左端输入后，先经过一个过载保险丝，一个过热保险管，然后再进入由 6 个压敏电阻组成的防浪涌保护电路，最后再经过由 L1,L2 电感和C 电容组成的高频滤波电路，最后输出到我们的电脑使用。这个看似简单的电路即已经可以达到过流、过热、过压、滤波四重效果。 小知识：什么是压敏电阻？ 电阻相信所有读者都有所认识，压敏电阻...
