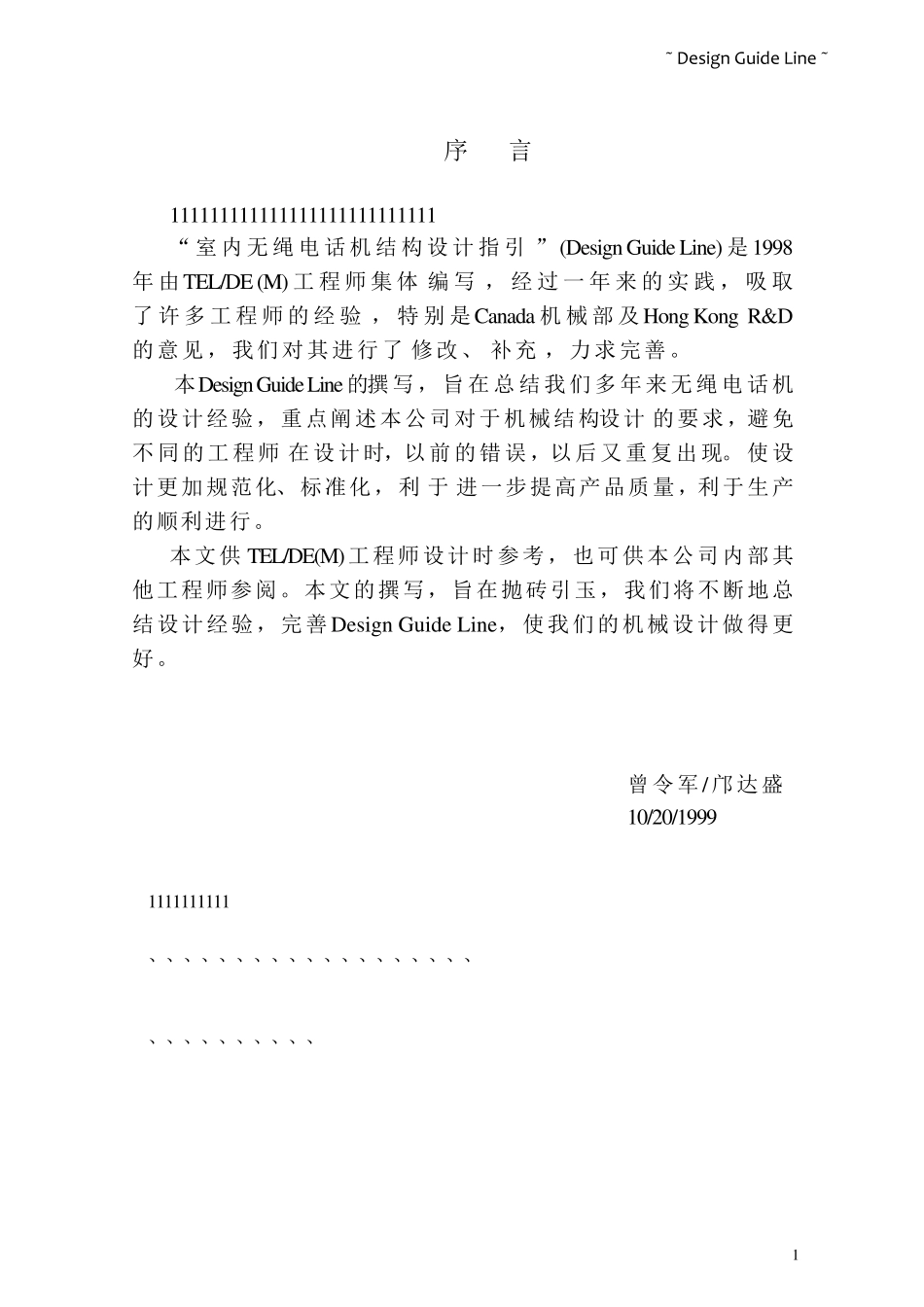

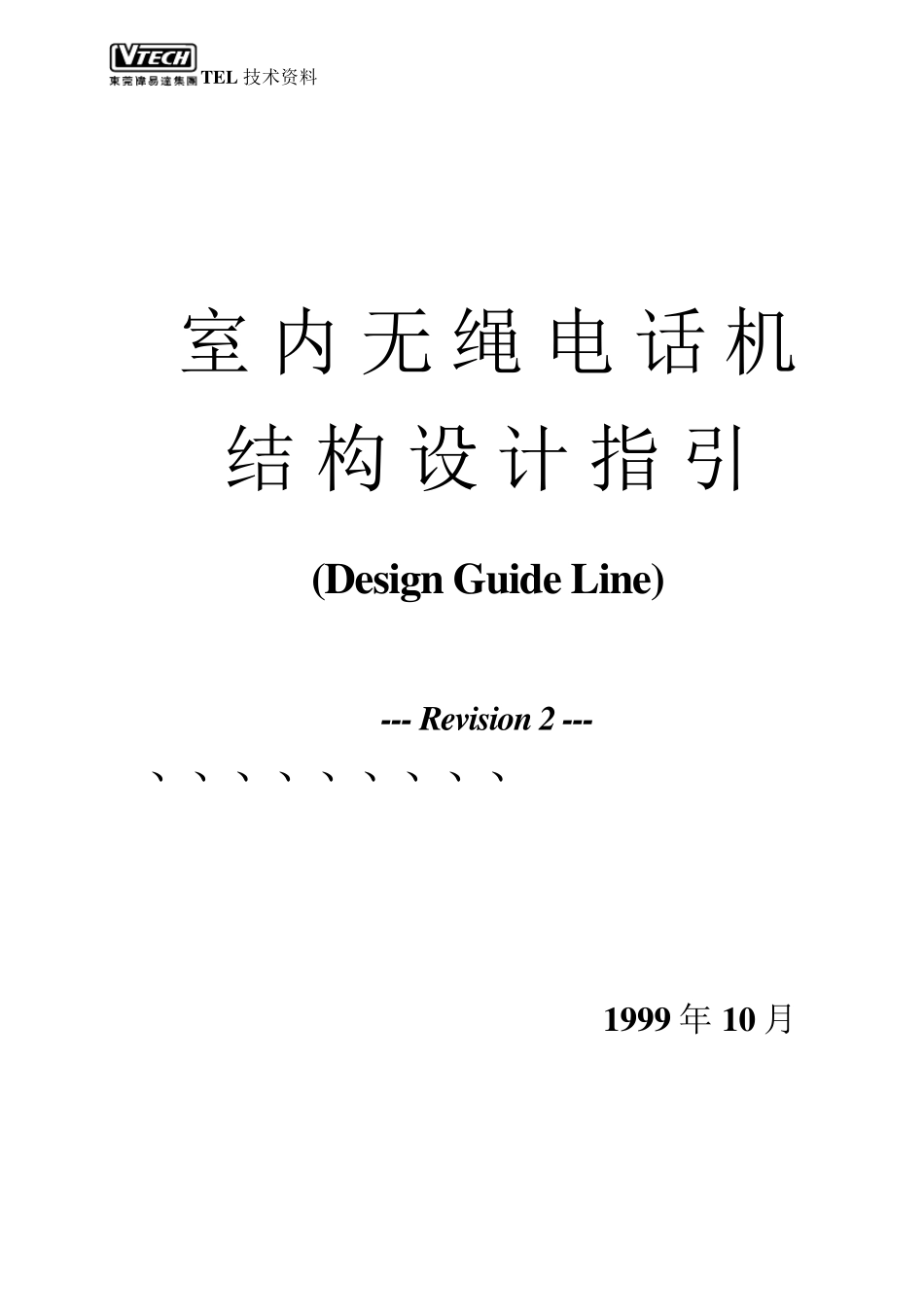

TEL 技术资料 室 内 无 绳 电 话 机 结 构 设 计 指 引 (Design Guide Line) --- Revision 2 --- 、、、、、、、、、 1999 年 10 月 Design Guide Line 1 序 言 111111111111111111111111111 “ 室 内 无 绳 电 话 机 结 构 设 计 指 引 ” (Design Guide Line) 是 1998 年 由 TEL/DE (M) 工 程 师 集 体 编 写 ， 经 过 一 年 来 的 实 践 ， 吸 取 了 许 多 工 程 师 的 经 验 ， 特 别 是 Canada 机 械 部 及 Hong Kong R&D 的 意 见 ， 我 们 对 其 进 行 了 修 改 、 补 充 ， 力 求 完 善 。 本 Design Guide Line 的撰 写 ， 旨 在 总 结 我 们 多 年 来 无 绳 电 话 机 的 设 计 经 验 ， 重 点 阐 述 本 公 司 对 于 机 械 结 构设 计 的 要 求 ，避 免 不 同 的 工 程 师 在 设 计 时，以 前 的 错 误 ，以 后 又 重 复 出 现。 使 设 计 更 加 规 范 化、 标 准 化 ， 利 于 进 一 步 提 高 产 品 质 量 ，利 于 生 产 的 顺 利 进 行 。 本 文 供 TEL/DE(M) 工 程 师 设 计 时 参 考 ， 也 可 供 本 公 司 内 部 其 他 工 程 师 参 阅 。 本 文 的 撰 写 ， 旨 在 抛 砖 引 玉 ， 我 们 将 不 断 地 总 结 设 计 经 验 ， 完 善 Design Guide Line， 使 我 们 的 机 械 设 计 做 得 更 好 。 曾 令 军 / 邝 达 盛 10/20/1999 1111111111 、、、、、、、、、、、、、、、、、、、 、、、、、、、、、、 Design Guide Line 2 目 录 第 一 章 Handset (手机)Structure & Assembly ( 4---11) 一 、 外 形 设 计 ---Line Drawing 的 确 定 二 、 结 构 设 计 ---Assembly Drawing 的 确 定 1、 设 计 的 一 般 规 则 2、 零 件 结 构 设 计 2.1、 Case Front 2.2、 Case Rear 2.3、 Battery Door 2.4、 Lens 2.5、 Light Guide 2.6、 Volume Rubber Key 2.7、 Slide Switch 2.8、 Charge Contact 2.9、 Buzzer 和 Mic Holder 2.10、 Belt Clip 2.11、 Jack Cover 2.12、 Antenna 及 附 件 第 二 ...
