电路分析基础复习提纲

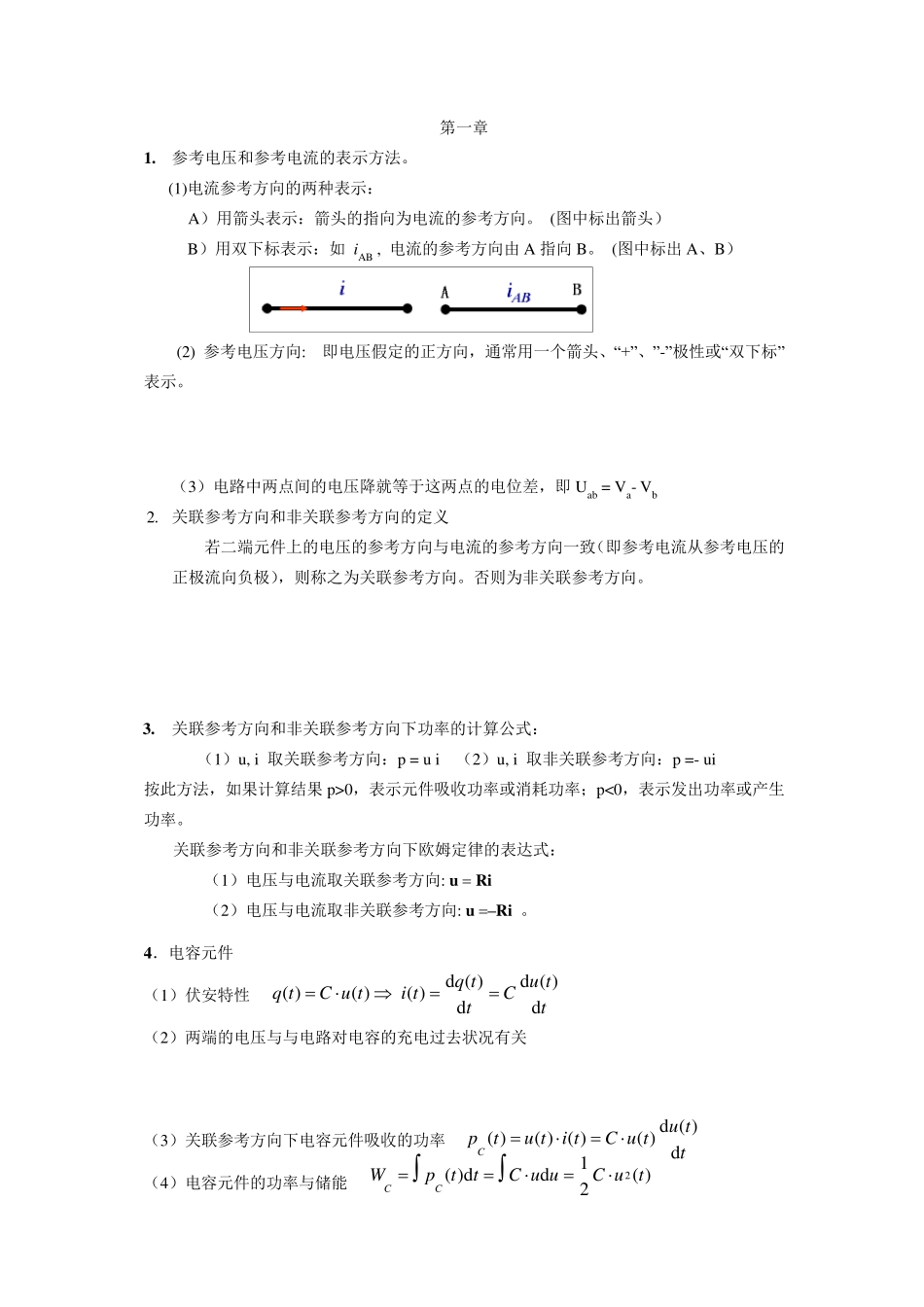

电路分析基础复习提纲_第1页
1/19

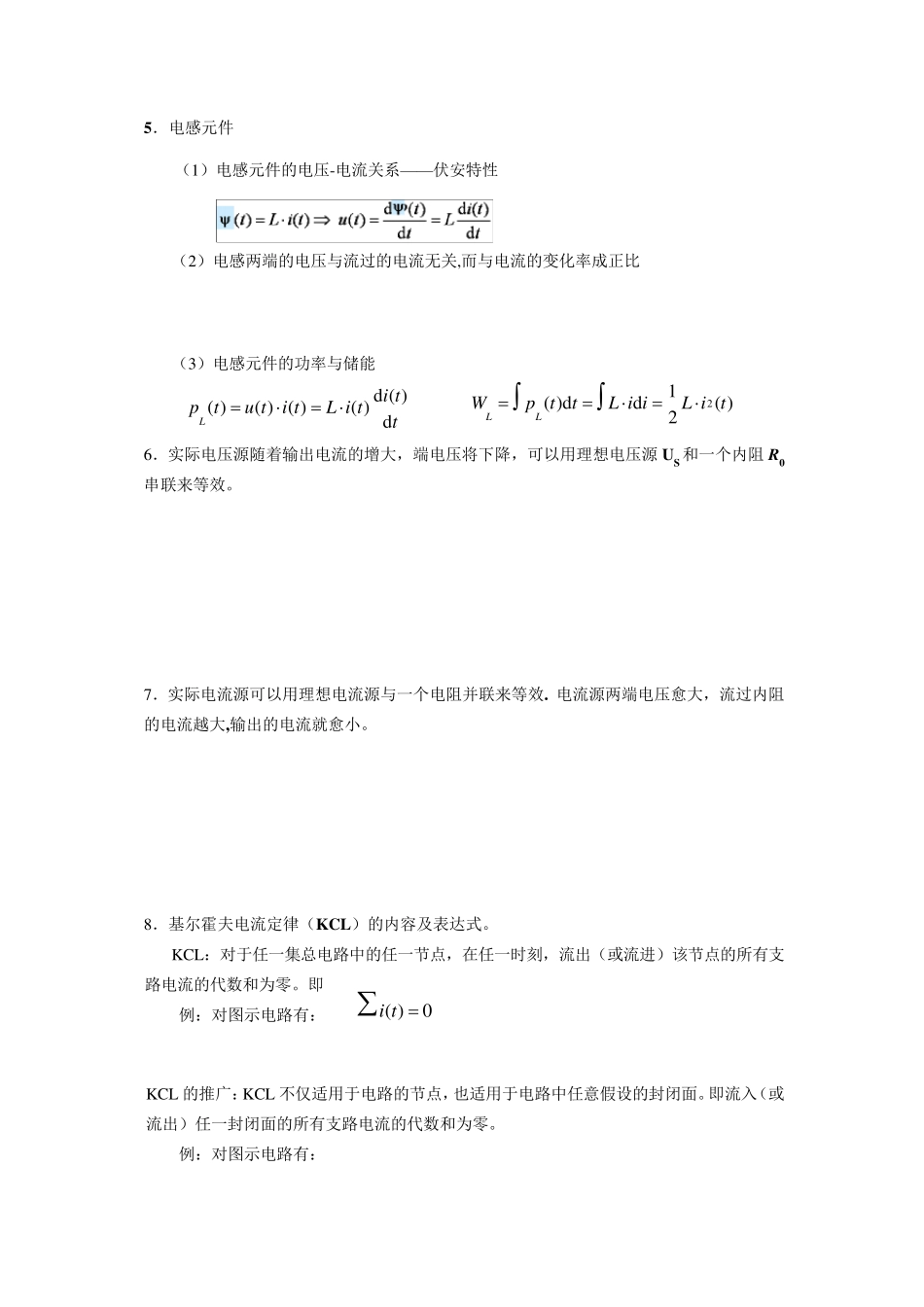

电路分析基础复习提纲_第2页
2/19

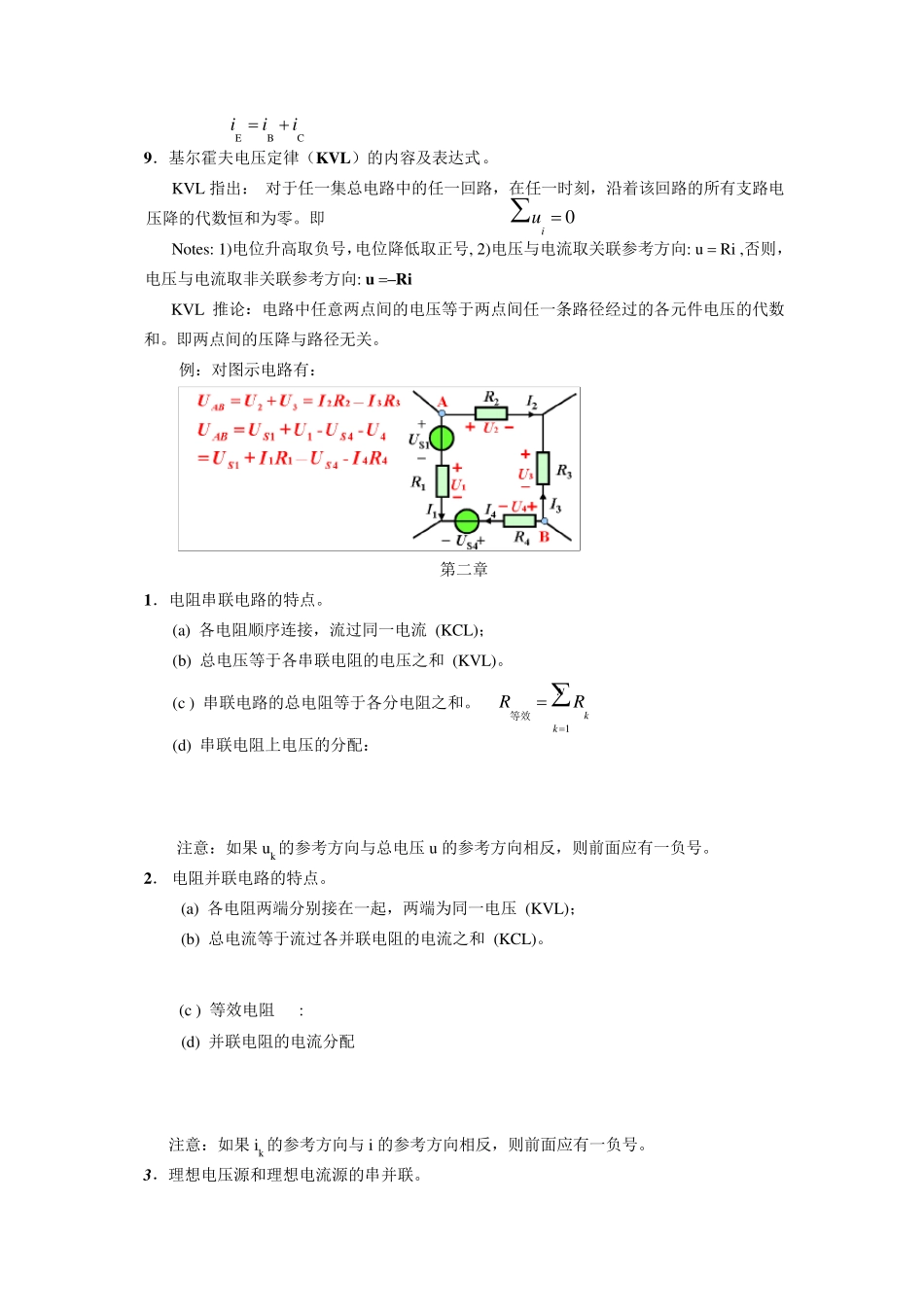

电路分析基础复习提纲_第3页
3/19
d ( )d ( )( )( )( )ddq tu tq tC u ti tCtt第一章 1. 参考电压和参考电流的表示方法。 (1)电流参考方向的两种表示: A)用箭头表示:箭头的指向为电流的参考方向。 (图中标出箭头) B)用双下标表示:如 iAB , 电流的参考方向由A 指向B。 (图中标出A、B) (2) 参考电压方向: 即电压假定的正方向,通常用一个箭头、“+”、”-”极性或“双下标”表示。 (3)电路中两点间的电压降就等于这两点的电位差,即 Uab = Va- Vb 2. 关联参考方向和非关联参考方向的定义 若二端元件上的电压的参考方向与电流的参考方向一致(即参考电流从参考电压的正极流向负极),则称之为关联参考方向。否则为非关联参考方向。 3. 关联参考方向和非关联参考方向下功率的计算公式: (1)u , i 取关联参考方向:p = u i (2)u , i 取非关联参考方向:p =- u i 按此方法,如果计算结果 p >0,表示元件吸收功率或消耗功率;p <0,表示发出功率或产生功率。 关联参考方向和非关联参考方向下欧姆定律的表达式: (1)电压与电流取关联参考方向: u  Ri (2)电压与电流取非关联参考方向: u –Ri 。 4.电容元件 (1)伏安特性 (2)两端的电压与与电路对电容的充电过去状况有关 (3)关联参考方向下电容元件吸收的功率 (4)电容元件的功率与储能 d ( )( )( ) ( )( )dCu tptu ti tC u tt21( )dd( )2CCWpttC u uC ut 5.电感元件 (1)电感元件的电压-电流关系——伏安特性 (2)电感两端的电压与流过的电流无关,而与电流的变化率成正比 (3)电感元件的功率与储能 6.实际电压源随着输出电流的增大,端电压将下降,可以用理想电压源U S 和一个内阻R0串联来等效。 7.实际电流源可以用理想电流源与一个电阻并联来等效. 电流源两端电压愈大,流过内阻的电流越大,输出的电流就愈小。 8.基尔霍夫电流定律(KCL)的内容及表达式。 KCL:对于任一集总电路中的任一节点,在任一时刻,流出(或流进)该节点的所有支路电流的代数和为零。即 例:对图示电路有: KCL 的推广:KCL 不仅适用于电路的节点,也适用于电路中任意假设的封闭面。即流入(或流出)任一封闭面的所有支路电流的代数和为零。 例:对图示电路有:  0)(tid ( )( )( ) ( )( ) dLi tp tu ti tL i tt21( )dd( )2LLWp ttL i iL i t...
