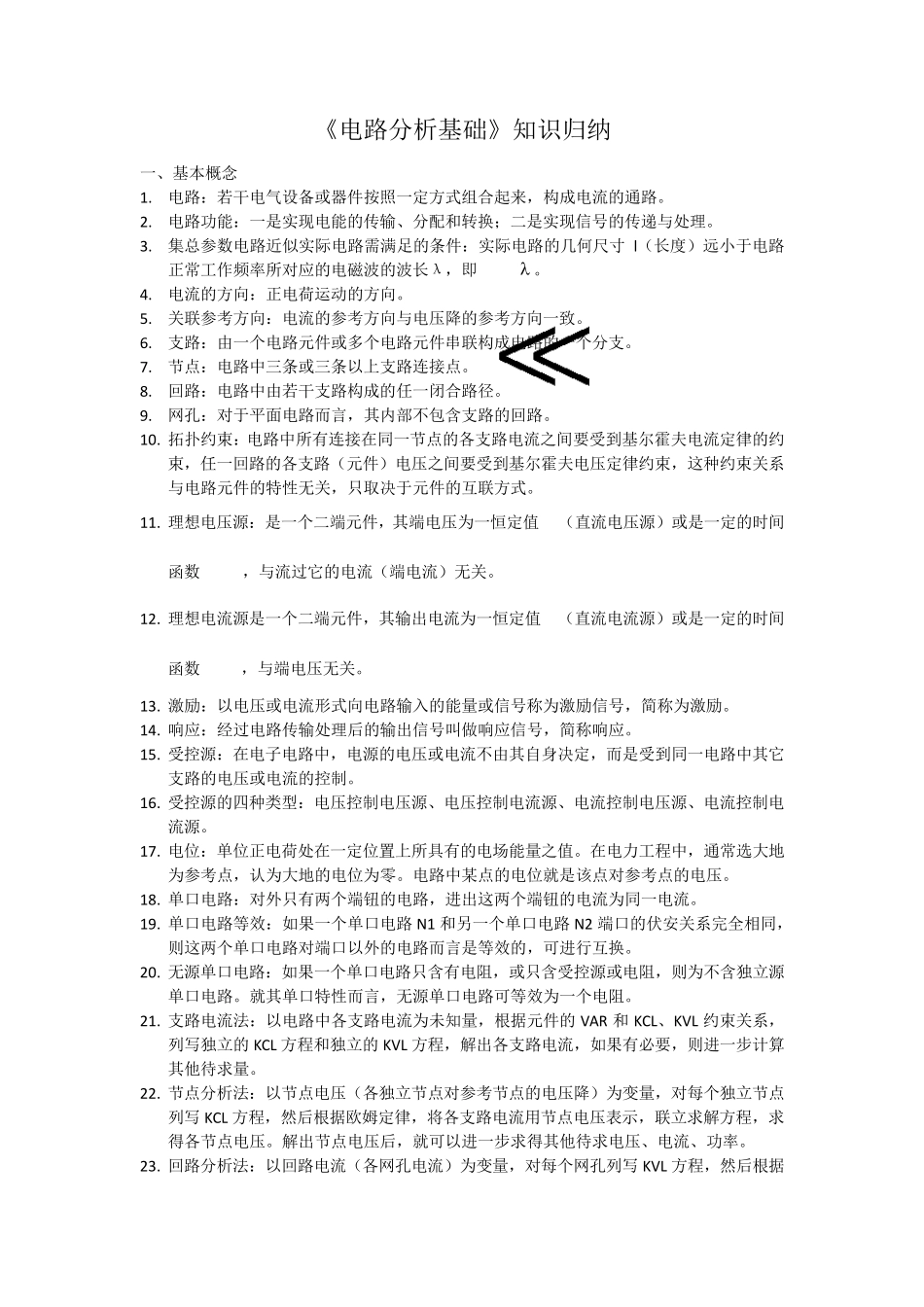

《电路分析基础》知识归纳 一、基本概念 1. 电路：若干电气设备或器件按照一定方式组合起来，构成电流的通路。 2. 电路功能：一是实现电能的传输、分配和转换；二是实现信号的传递与处理。 3. 集总参数电路近似实际电路需满足的条件：实际电路的几何尺寸l（长度）远小于电路正常工作频率所对应的电磁波的波长λ，即l 。 4. 电流的方向：正电荷运动的方向。 5. 关联参考方向：电流的参考方向与电压降的参考方向一致。 6. 支路：由一个电路元件或多个电路元件串联构成电路的一个分支。 7. 节点：电路中三条或三条以上支路连接点。 8. 回路：电路中由若干支路构成的任一闭合路径。 9. 网孔：对于平面电路而言，其内部不包含支路的回路。 10. 拓扑约束：电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。 11. 理想电压源：是一个二端元件，其端电压为一恒定值SU（直流电压源）或是一定的时间函数()Sut，与流过它的电流（端电流）无关。 12. 理想电流源是一个二端元件，其输出电流为一恒定值SI（直流电流源）或是一定的时间函数()Sit，与端电压无关。 13. 激励：以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。 14. 响应：经过电路传输处理后的输出信号叫做响应信号，简称响应。 15. 受控源：在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它支路的电压或电流的控制。 16. 受控源的四种类型：电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源。 17. 电位：单位正电荷处在一定位置上所具有的电场能量之值。在电力工程中，通常选大地为参考点，认为大地的电位为零。电路中某点的电位就是该点对参考点的电压。 18. 单口电路：对外只有两个端钮的电路，进出这两个端钮的电流为同一电流。 19. 单口电路等效：如果一个单口电路N1 和另一个单口电路N2 端口的伏安关系完全相同，则这两个单口电路对端口以外的电路而言是等效的，可进行互换。 20. 无源单口电路：如果一个单口电路只含有电阻，或只含受控源或电阻，则为不含独立源单口电路。就其单口特性而言，无源单口电路可等效为一个电阻。 21. 支路电流法：以电路中各支路电流为未知量，根据元件的VAR 和KCL、KVL 约束关系，列写独立的KCL 方...
