电路原理实验实验1电路元件伏安特性的测绘

电路原理实验实验1电路元件伏安特性的测绘_第1页
1/6
电路原理实验实验1电路元件伏安特性的测绘_第2页
2/6
电路原理实验实验1电路元件伏安特性的测绘_第3页
3/6

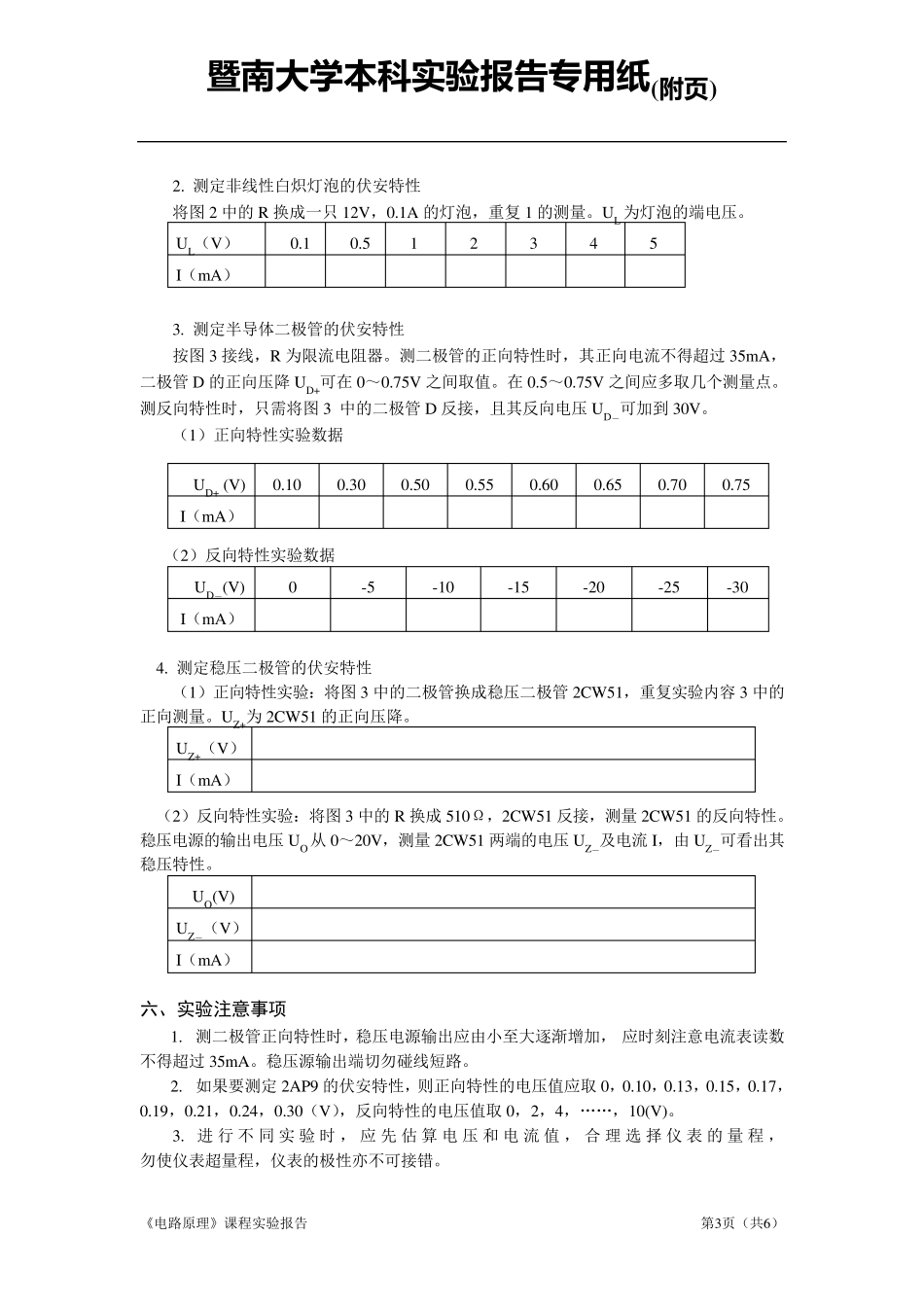

暨 南 大 学 本 科 实 验 报 告 专用纸(附页) 《 电 路 原 理 》 课 程 实 验 报 告 第 1页 ( 共 6) 暨 南 大 学 本 科 实 验 报 告 专用纸 课 程 名 称 电 路 原 理 成 绩 评 定 实 验 项 目 名 称 电 路 元 件 伏 安 特 性 的 测 绘 指 导 教 师 李 伟 华 实 验 项 目 编 号 08063034901 实 验 项 目 类 型 验 证 型 实 验 地 点 暨 南 大 学 珠 海 学 院 电 路 原 理 实 验 室 学 生 姓 名 学 号 学 院 系 专业 实 验 时间 年 月 日 午~ 月 日 午 温度 ℃ 湿度 一、实验目的 1. 学 会 识 别 常 用 电 路 元 件 的 方 法 2. 掌 握 线 性 电 阻 、 非 线 性 电 阻 元 件 伏 安 特 性 的 逐 点 测 试 法 3. 掌 握 实 验 台 上 直 流 电 工 仪 表 和 设 备 的 使 用 方 法 。 二、实验要求 1. 根 据 各 实 验 结 果 数 据 , 分 别 在 附 页 纸 上 绘 制 出 光 滑 的 伏 安 特 性 曲 线 。( 其 中 二 极 管 和稳 压 管 的 正 、 反 向 特 性 均 要 求 画 在 同 一 张 图 中 , 正 、 反 向 电 压 可 取 为 不 同 的 比 例 尺 ) 2. 根 据 实 验 结 果 , 总 结 、 归 纳 被 测 各 元 件 的 特 性 3. 必 要 的 误 差 分 析 4. 完 成 后 面 的 思 考 题 , 心 得 体 会 及 其 他 。 三、原理说明 任 何 一 个 电 器 二 端 元 件 的 特 性 可 用 该 元 件 上 的 端 电 压U 与 通 过 该 元 件 的 电 流I 之 间 的函数 关系I=f(U)来表 示, 即用I-U 平面 上 的 一 条曲 线 来表 征, 这条曲 线 称为 该 元 件 的 伏 安特 性 曲 线 。 1. 线 性 电 阻 器 的 伏 安 特 性 曲 线 是一 条 通 过 坐标原 点 的 直 线 , 如图 1 中 a 所示, 该 直 线 的 斜率等于该 电 阻 器 的 电 阻 值。 2. 一 般的 白炽灯在 工 作时灯丝处于 高温状态, 其 灯丝电 阻 随着温度的 升高 而增大, 通 过 白炽灯的 电 流 越大, 其 温度 越高, 阻 值也越大, 一 般灯泡的 “冷电 阻 ” 与 “...
