电路实验一阶电路时域响应实验

电路实验一阶电路时域响应实验_第1页
1/9
电路实验一阶电路时域响应实验_第2页
2/9
电路实验一阶电路时域响应实验_第3页
3/9

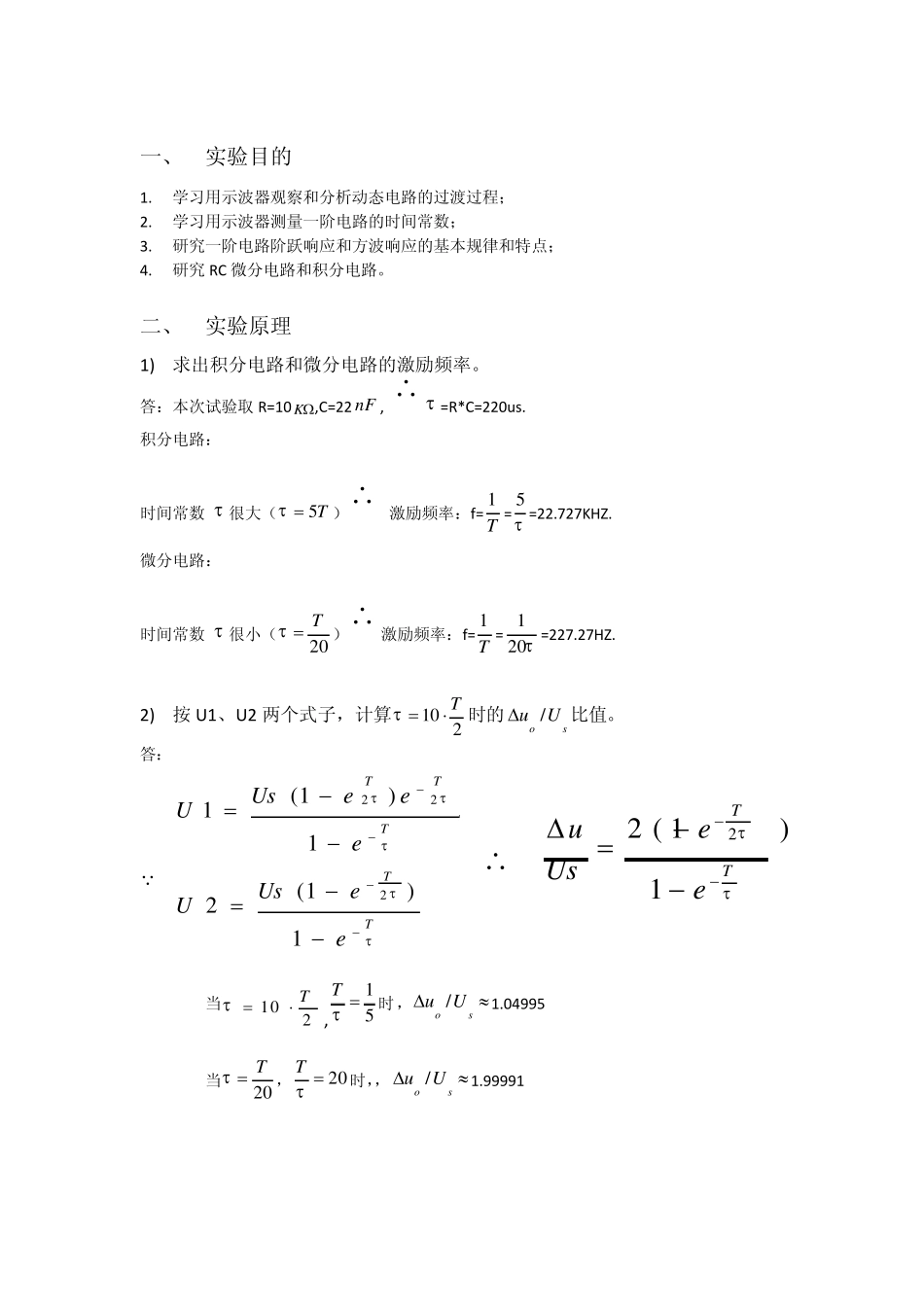

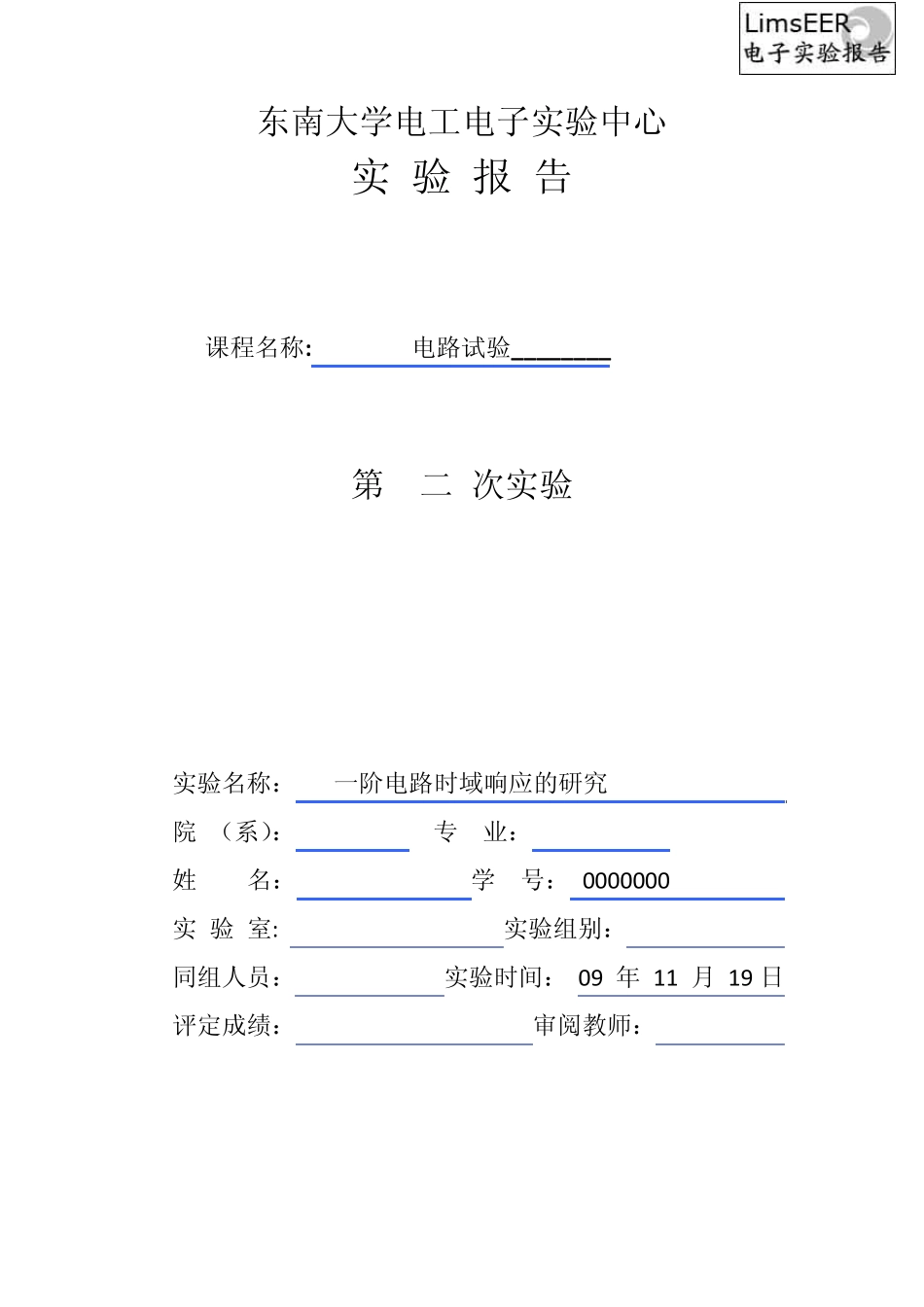

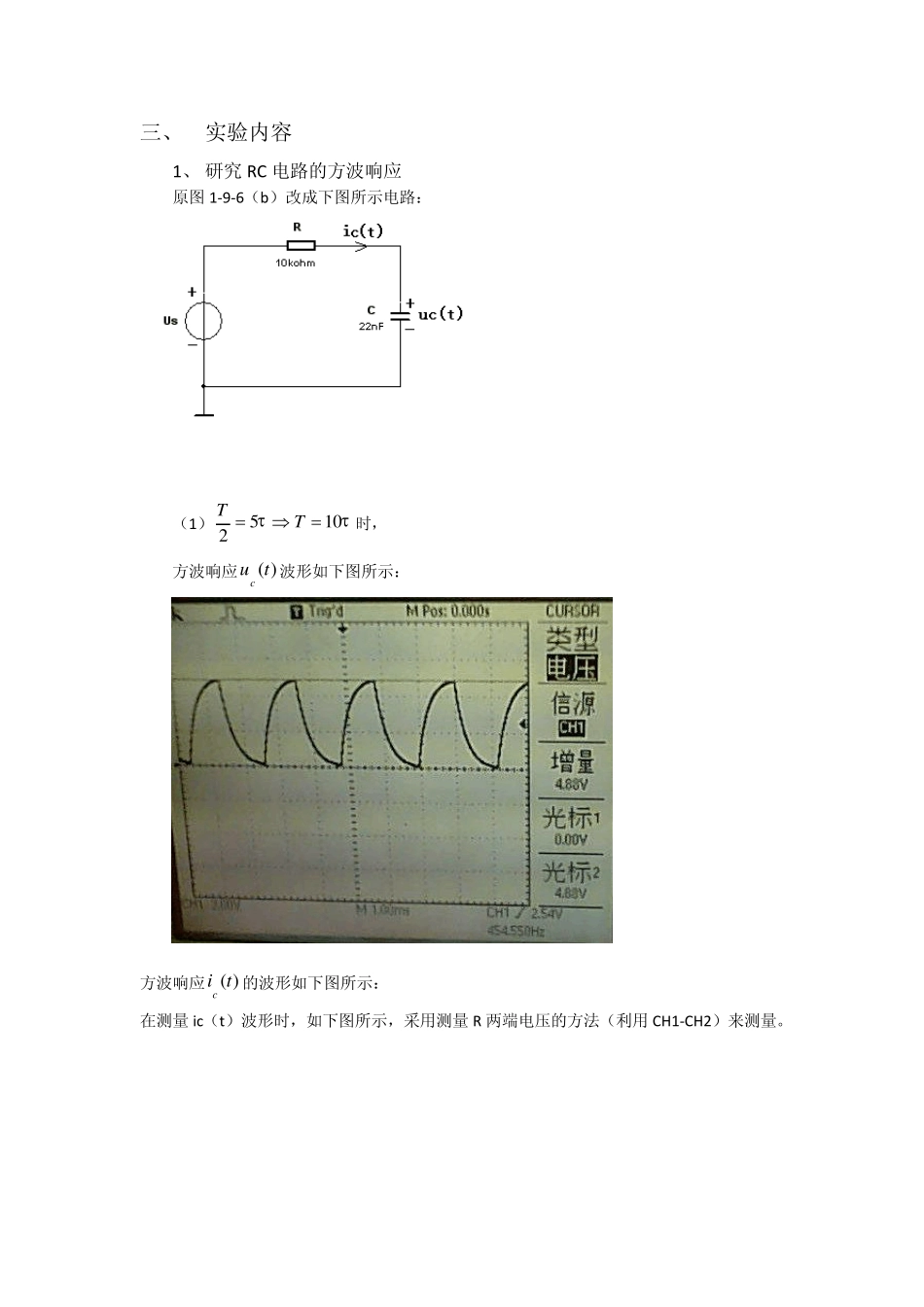

东南大学电工电子实验中心 实 验 报 告 课程名称: 电路试验_ _ _ _ _ _ _ _ 第 二 次实验 实验名称: 一阶电路时域响应的研究 院 (系): 专 业: 姓 名: 学 号: 0000000 实 验 室: 实验组别: 同组人员: 实验时间: 09 年 11 月 19 日 评定成绩: 审阅教师: 一、 实验目的 1. 学习用示波器观察和分析动态电路的过渡过程; 2. 学习用示波器测量一阶电路的时间常数; 3. 研究一阶电路阶跃响应和方波响应的基本规律和特点; 4. 研究 RC 微分电路和积分电路。 二、 实验原理 1) 求出积分电路和微分电路的激励频率。 答:本次试验取 R=10 K,C=22 nF ,   =R*C=220us. 积分电路: 时间常数  很大(T5) 激励频率:f= 1T = 5 =22.727KHZ. 微分电路: 时间常数  很小(2 0T )激励频率:f= 1T = 12 0 =227.27HZ. 2) 按 U1、U2 两个式子,计算21 0T时的so Uu /比值。 答:  222(1)11(1)21TTTTTUseeUeUseUe  22 ( 1)1TTueUse 当21 0T,15T 时,so Uu /1.04995 当2 0T ,2 0T 时,,so Uu /1.99991 三、 实验内容 1、 研究 RC 电路的方波响应 原图 1-9-6(b)改成下图所示电路: (1)1052TT时, 方波响应)(tuc波形如下图所示: 方波响应)(tic的波形如下图所示: 在测量 ic(t)波形时,如下图所示,采用测量 R 两端电压的方法(利用 CH1-CH2)来测量。 经测量,时间常数为: 280us 误差分析: 电阻R/kΩ 电容C/nF R*C/us 理论值 10 22 220 实测值 10.01 22 280 实际测得的时间常数 大 ,与理论计算值 220 相比,主要原因如下: 本实验中我是这么测得时间常数的: 由上图可知:在波形在下降阶段,u=0.368Us 对应横坐标的时间与离其最近的Us 对应的时间差即为所要求的时间常数 . 实验时先测出 Us 值,计算得u=0.368Us=1.79V,用游标找到该电压值,如下图所示: 记住该电压值在波形下降阶段对应横坐标的位置,用游标测时间,如下图所示: 从示波器上读出时间常数 =280us. 从我测的过程可知误差来自: (1)找到u=0.368Us=1.79V,示波器调节电压时有最小精度,实际调节过程中发现并不能精确调到1.79V,而只能调到1.76V,这造成了一定误差。 (2)找到u=...
