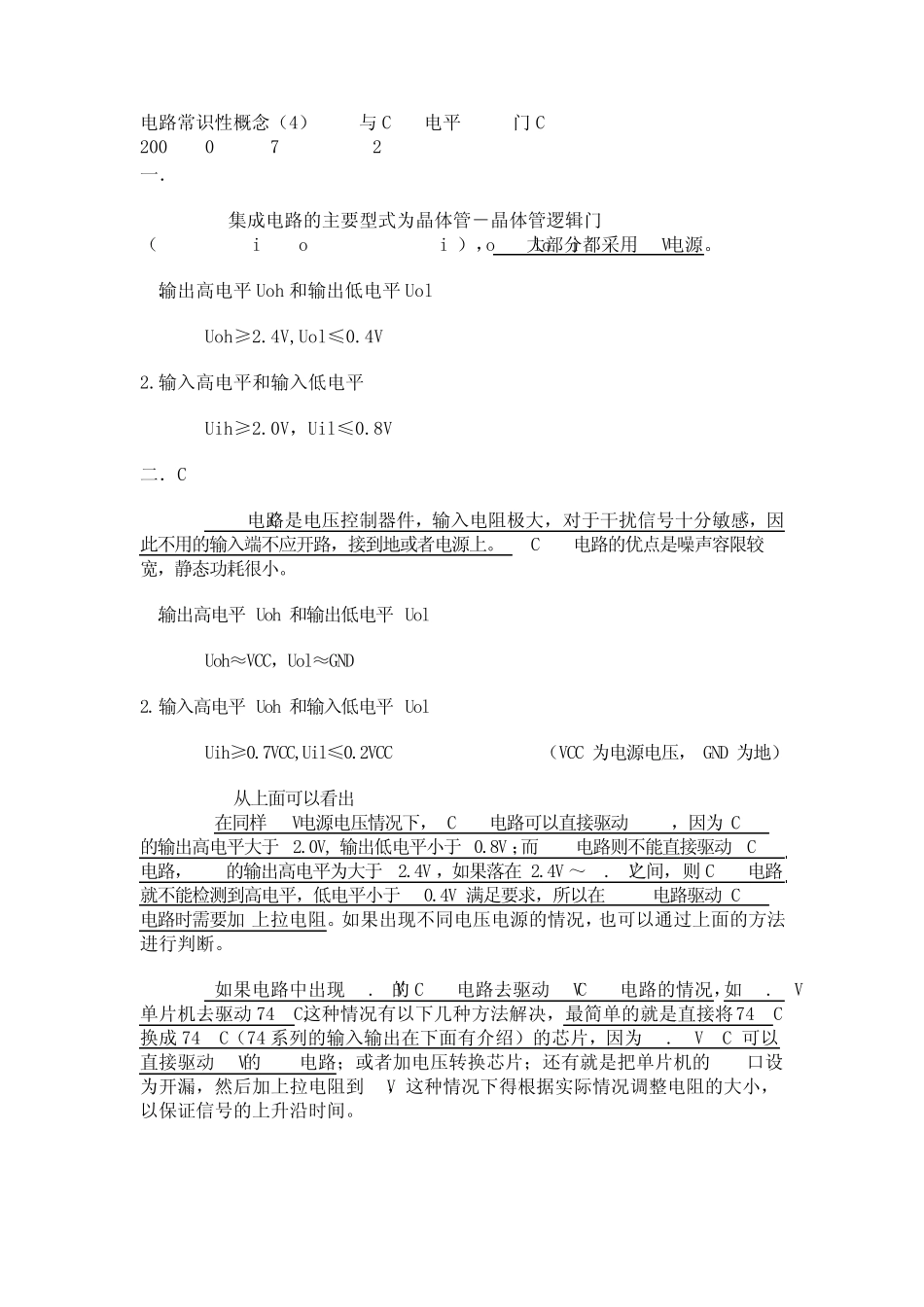

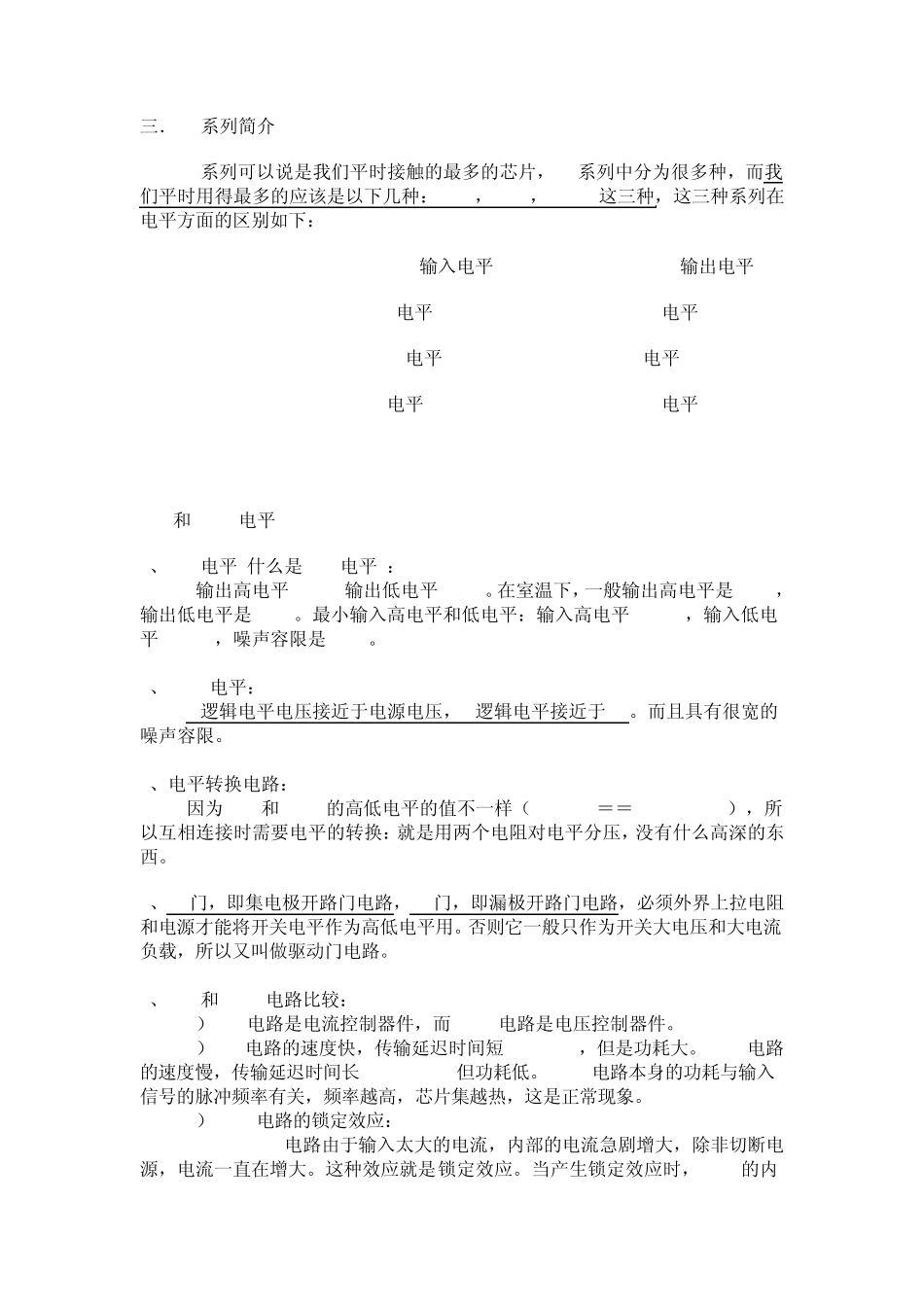

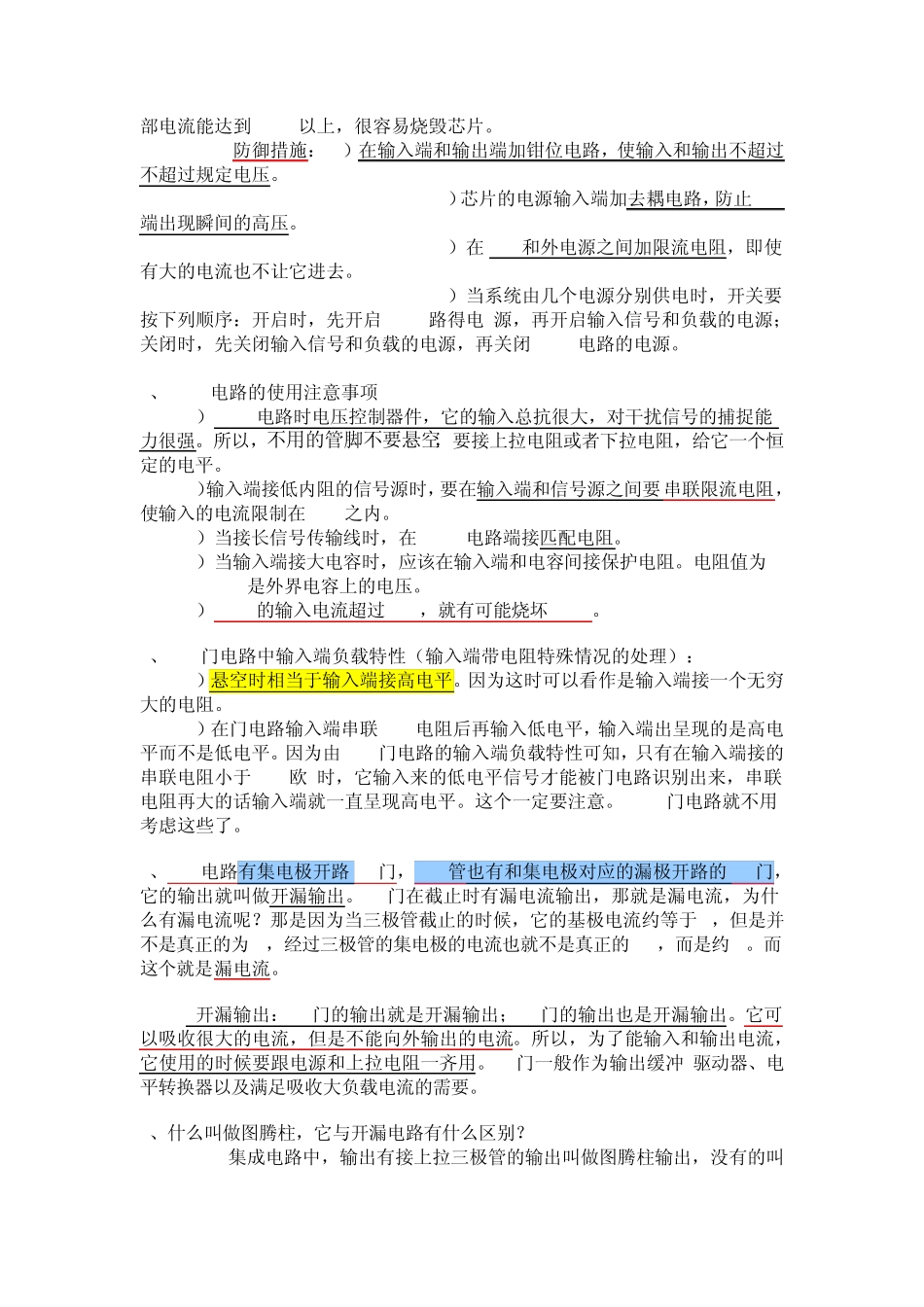

电路常识性概念（4）-TTL与CMOS电平 / OC门 2009-03-17 19:32 一．TTL TTL集成电路的主要型式为晶体管－晶体管逻辑门（transistor-transistor logic gate），TTL大部分都采用5V电源。 1.输出高电平Uoh 和输出低电平Uol Uoh≥2.4V,Uol≤0.4V 2.输入高电平和输入低电平 Uih≥2.0V，Uil≤0.8V 二．CMOS CMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。CMOS电路的优点是噪声容限较宽，静态功耗很小。 1.输出高电平Uoh 和输出低电平Uol Uoh≈VCC，Uol≈GND 2.输入高电平Uoh 和输入低电平Uol Uih≥0.7VCC,Uil≤0.2VCC （VCC 为电源电压，GND 为地） 从上面可以看出: 在同样 5V电源电压情况下，COMS电路可以直接驱动 TTL，因为CMOS的输出高电平大于2.0V, 输出低电平小于0.8V ；而 TTL电路则不能直接驱动 CMOS电路，TTL的输出高电平为大于2.4V ，如果落在 2.4V ～3.5V之间，则 CMOS电路就不能检测到高电平，低电平小于0.4V 满足要求，所以在 TTL电路驱动 COMS电路时需要加 上拉电阻。如果出现不同电压电源的情况，也可以通过上面的方法进行判断。 如果电路中出现 3.3V的COMS电路去驱动 5V CMOS电路的情况，如 3.3V单片机去驱动 74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT（74 系列的输入输出在下面有介绍）的芯片，因为3.3V CMOS 可以直接驱动 5V的TTL电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。 三．74系列简介 74系列可以说是我们平时接触的最多的芯片，74系列中分为很多种，而我们平时用得最多的应该是以下几种：74LS，74HC，74HCT这三种，这三种系列在电平方面的区别如下： 输入电平 输出电平 74LS TTL电平 TTL电平 74HC COMS电平 COMS电平 74HCT TTL电平 COMS电平 ++++++++++++++++++++++++++++++++++++ TTL和CMOS电平 1、TTL电平(什么是TTL电平)： 输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。 2、CMOS电平： 1逻辑电平电压接近于电源电压，0逻辑电平接近于 0V。而且具有很宽的噪声容限。 3、电平转换电路： 因为TTL和COMS的高低电平的值不一样（tt...
