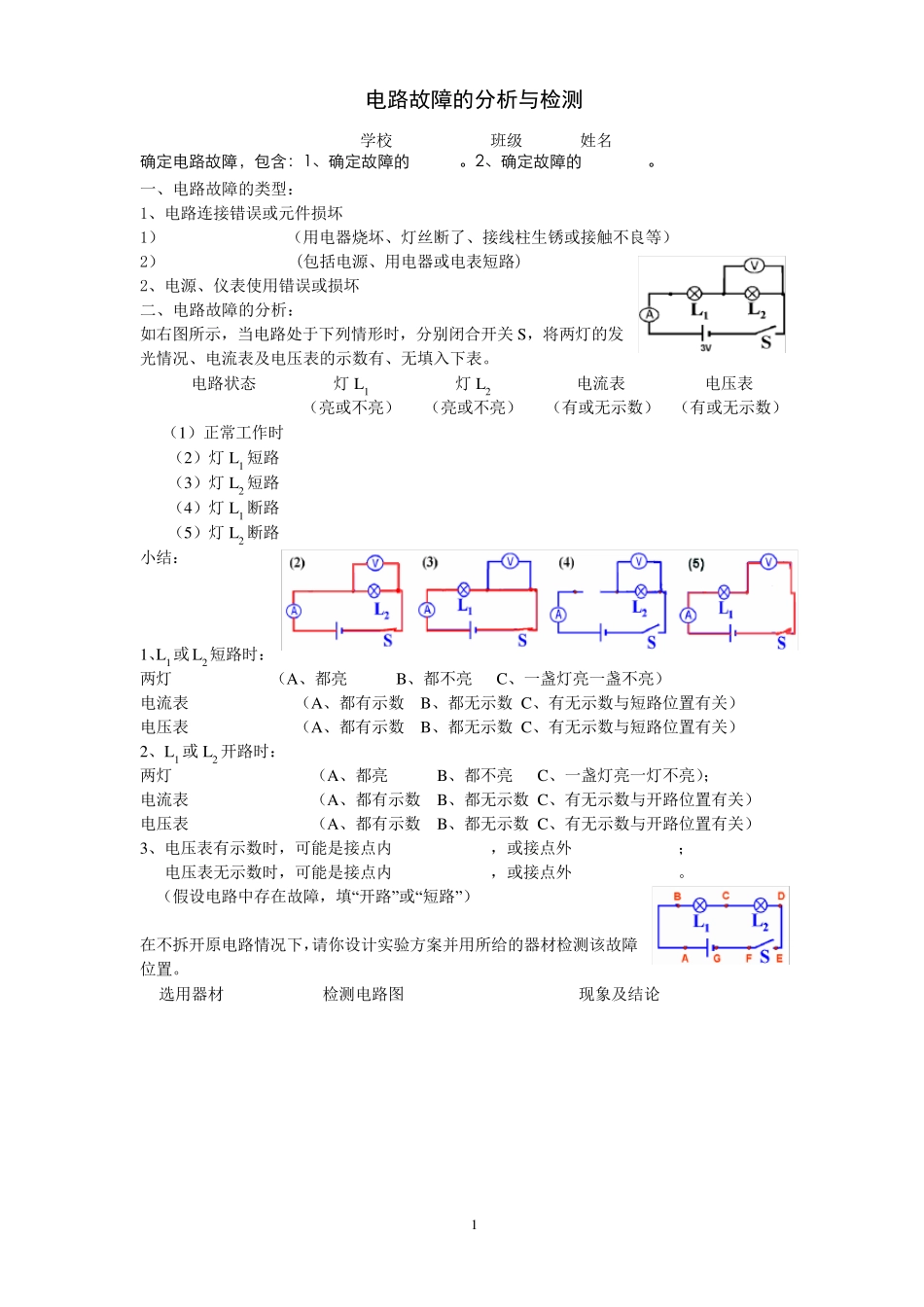

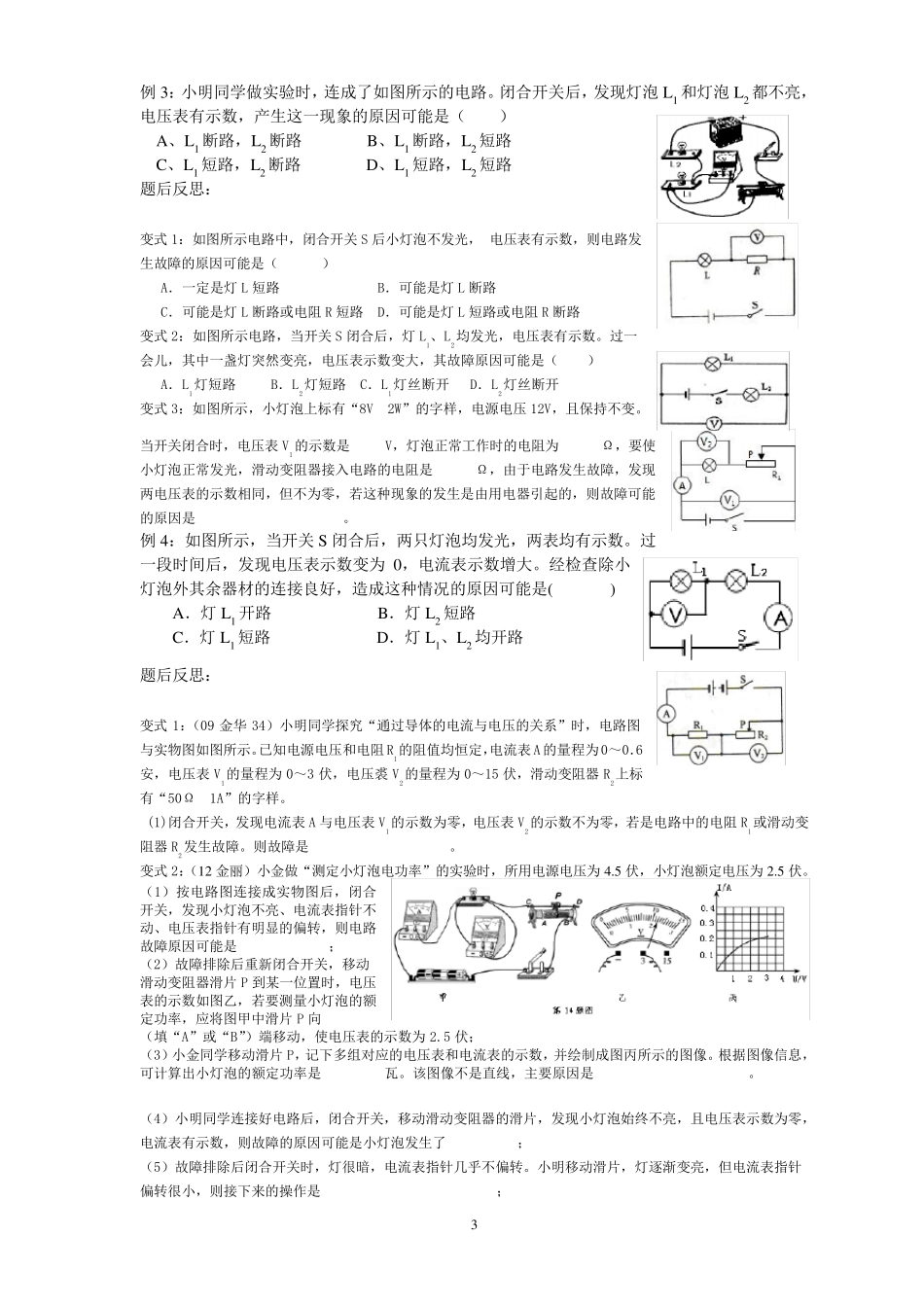

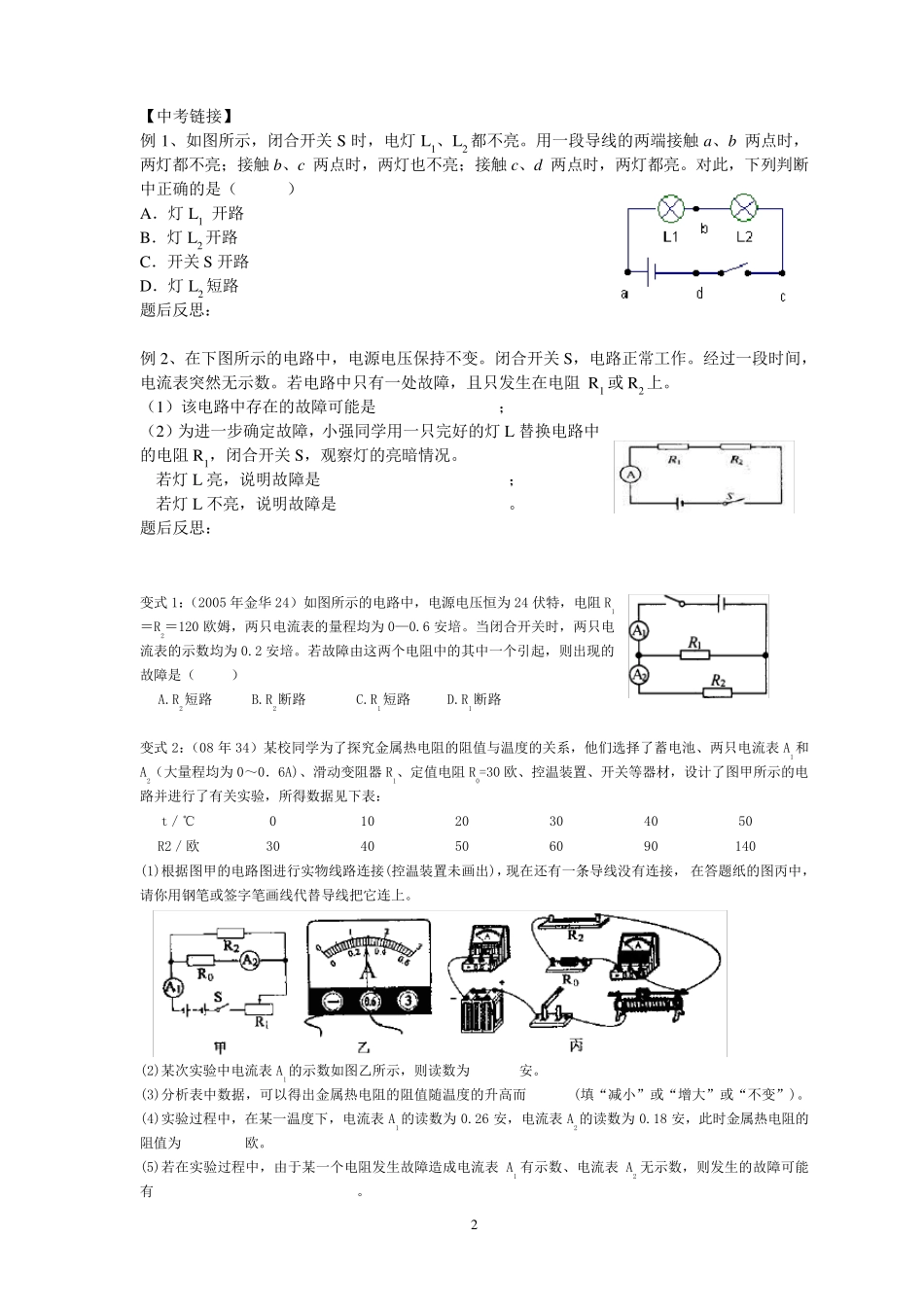

1 电路故障的分析与检测 学校 班级 姓名 确 定 电 路 故 障 ， 包 含 ： 1、 确 定 故 障 的 。 2、 确 定 故 障 的 。 一、电路故障的类型： 1、电路连接错误或元件损坏 1） （用电器烧坏、灯丝断了、接线柱生锈或接触不良等） 2） (包括电源、用电器或电表短路) 2、电源、仪表使用错误或损坏 二、电路故障的分析： 如右图所示，当电路处于下列情形时，分别闭合开关 S，将两灯的发光情况、电流表及电压表的示数有、无填入下表。 电路状态 灯 L1 （亮或不亮） 灯 L2 （亮或不亮） 电流表 （有或无示数） 电压表 （有或无示数） （1）正常工作时 （2）灯 L1 短路 （3）灯 L2 短路 （4）灯 L1 断路 （5）灯 L2 断路 小结： 1、L1或 L2短路时： 两灯 （A、都亮 B、都不亮 C、一盏灯亮一盏不亮） 电流表 （A、都有示数 B、都无示数 C、有无示数与短路位置有关） 电压表 （A、都有示数 B、都无示数 C、有无示数与短路位置有关） 2、L1 或 L2 开路时： 两灯 （A、都亮 B、都不亮 C、一盏灯亮一灯不亮）； 电流表 （A、都有示数 B、都无示数 C、有无示数与开路位置有关） 电压表 （A、都有示数 B、都无示数 C、有无示数与开路位置有关） 3、电压表有示数时，可能是接点内 ，或接点外 ； 电压表无示数时，可能是接点内 ，或接点外 。 （假设电路中存在故障，填“开路”或“短路”） 在不拆开原电路情况下，请你设计实验方案并用所给的器材检测该故障位置。 选用器材 检测电路图 现象及结论 2 【中考链接】 例1、如图所示，闭合开关S 时，电灯L1、L2 都不亮。用一段导线的两端接触a、b 两点时，两灯都不亮；接触b、c 两点时，两灯也不亮；接触c、d 两点时，两灯都亮。对此，下列判断中正确的是（ ） A．灯L1 开路 B．灯L2 开路 C．开关S开路 D．灯L2 短路 题后反思： 例2、在下图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只发生在电阻 R1 或R2 上。 （1）该电路中存在的故障可能是 ； （2）为进一步确定故障，小强同学用一只完好的灯L 替换电路中的电阻R1，闭合开关S，观察灯的亮暗情况。 若灯L 亮，说明故障是 ； 若灯L 不亮，说明故障是 。 题后反思： 变式1：（2005 年金华24）如图所示的电路中，电源电压恒为24 伏特，电阻R1...
