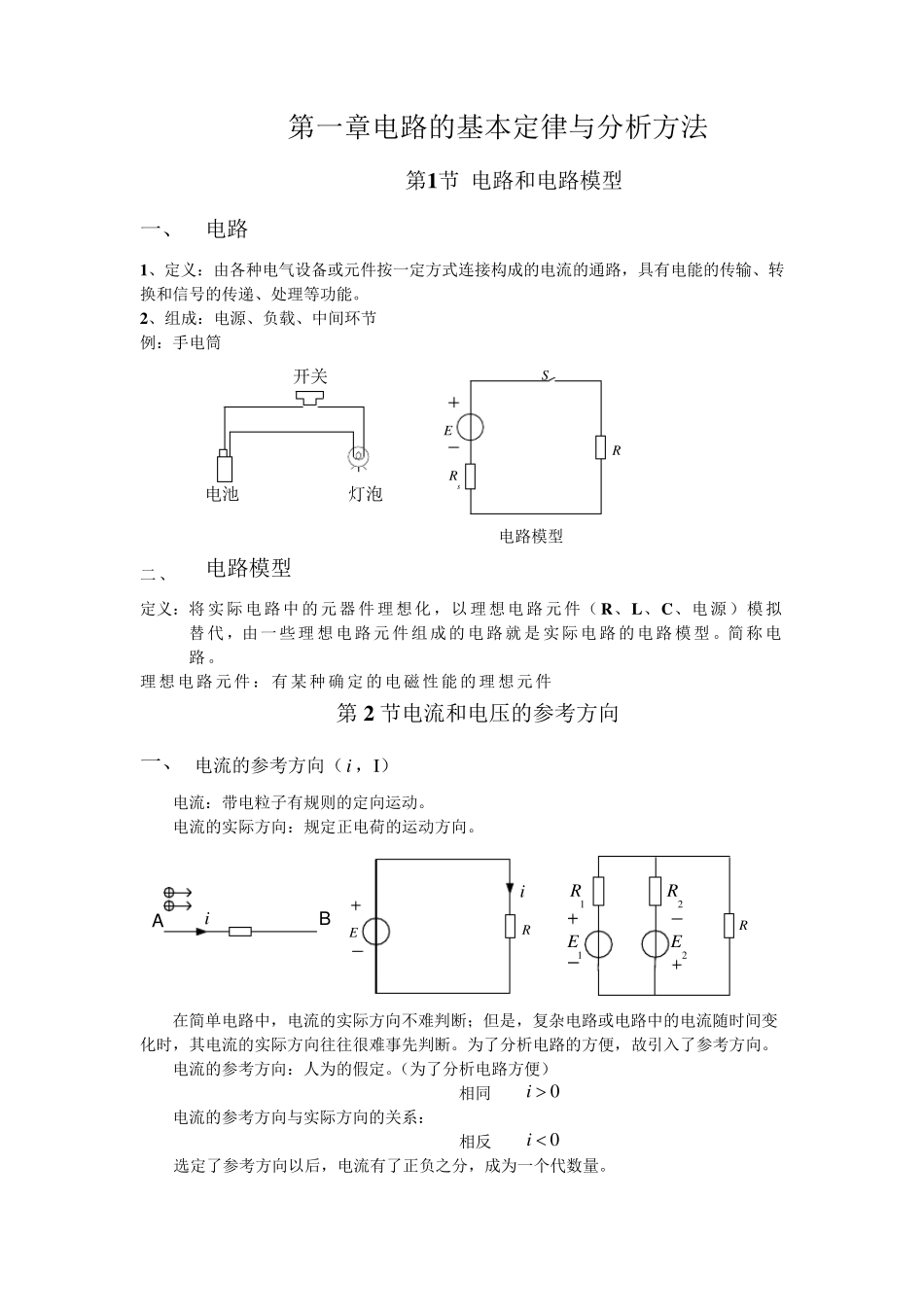

第一章电路的基本定律与分析方法 第1节 电路和电路模型 一、 电路 1、定义：由各种电气设备或元件按一定方式连接构成的电流的通路，具有电能的传输、转换和信号的传递、处理等功能。 2、组成：电源、负载、中间环节 例：手电筒 电池开关灯泡 EsRRS 电路模型 二、 电路模型 定义：将 实际电路中的元器 件理想化，以 理想电路元件（ R、L、C、电源）模拟替代，由一些理想 电路元件 组成的电路就 是实际电路的电路模型。简称电路。 理想 电路元件：有 某种确定的电磁性能的理想元件 第2 节电流和电压的参考方向 一、 电流的参考方向（i ，I） 电流：带电粒子有规则的定向运动。 电流的实际方向：规定正电荷的运动方向。 ERiABi1E1R2E2RR 在简单电路中，电流的实际方向不难判断；但是，复杂电路或电路中的电流随时间变 化时，其电流的实际方向往往很难事先判断。为了分析电路的方便，故引入了参考方向。 电流的参考方向：人为的假定。（为了分析电路方便） 相同 0i  电流的参考方向与实际方向的关系： 相反 0i  选定了参考方向以后，电流有了正负之分，成为一个代数量。 电流参考方向的两种表示方法： （1）箭头：箭头的指向为电流的参考方向。 ABi （2）双下标：如ABI , 电流的参考方向由A 指向B。 ABABi 单位：KA 、 A 、 mA 、A。33611 0,11 0,11 0KAA mAAAA 二、电压的参考方向 电压：两点之间的电位之差。 电压的实际正方向：由高电位指向低电位，即电位真正降低的方向。 电压的参考方向：人为的假定，假设的电位降低方向。 相同 0u 电压的参考方向与实际方向的关系： 相反 0u AB0uAB0u 电压参考方向的三种表示方法： (1) 用箭头表示 AB (2) 用双下标表示 ABABu (3) 用正负极性表示 AB 电压的单位：KV 、V 、mV 、 V。33611 0,11 0,11 0KVVmVVVV 三、关联参考方向 iiUU 关联参考方向 非关联参考方向 我们在分析电路时，一般采用关联参考方向。若选取关联参考方向，只需标出一种参考方向即可。 第3 节电功率和能量 一、 电功率（ p ） 1、定义：单位时间内电场力所做的功。 2、大小：dd ddd dwwqpuitqt 单位：W 3、电路吸收或发出功率的判断 （1）u , i 取关联参考方向： iu 0p  吸收正功率 (实际吸收) pui 表示元件吸收的功率 0p  吸收负功率 (实际发出) （2）u...
