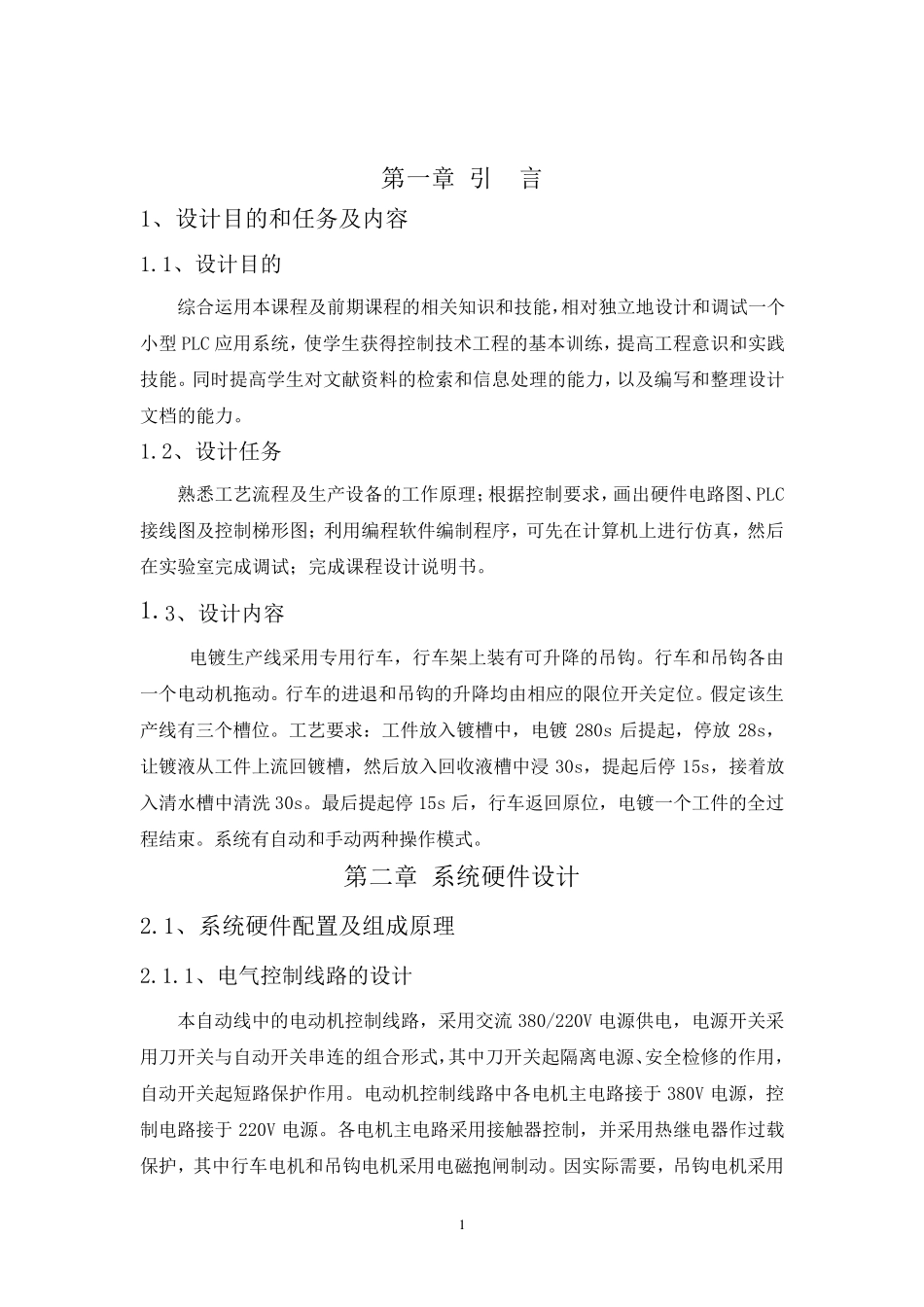

1 第一章 引 言 1、设计目的和任务及内容 1
1、设计目的 综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型 PLC 应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能
同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力
2、设计任务 熟悉工艺流程及生产设备的工作原理；根据控制要求，画出硬件电路图、PLC接线图及控制梯形图；利用编程软件编制程序，可先在计算机上进行仿真，然后在实验室完成调试；完成课程设计说明书
3、设计内容 电镀生产线采用专用行车，行车架上装有可升降的吊钩
行车和吊钩各由一个电动机拖动
行车的进退和吊钩的升降均由相应的限位开关定位
假定该生产线有三个槽位
工艺要求：工件放入镀槽中，电镀 280s 后提起，停放28s，让镀液从工件上流回 镀槽，然后放入回 收 液槽中浸30s，提起后停15s，接着 放入清 水 槽中清 洗 30s
最 后提起停15s 后，行车返 回 原位，电镀一个工件的全 过程结 束
系统有自 动和手 动两 种 操 作模 式
第二 章 系统硬件设计 2
1、系统硬件配 置 及组 成原理 2
1、电气 控制线路的设计 本自 动线中的电动机控制线路，采用交 流 380/220V 电源 供 电，电源 开关采用刀 开关与 自 动开关串 连 的组 合形式 ，其 中刀 开关起隔 离 电源 、安 全 检修 的作用，自 动开关起短 路保 护 作用
电动机控制线路中各电机主 电路接于 380V 电源 ，控制电路接于 220V 电源
各电机主 电路采用接触 器 控制，并 采用热 继 电器 作过 载保 护 ，其 中行车电机和吊钩电机采用电磁 抱 闸 制动
因 实际 需 要，吊钩电机采用 2 转子串电阻起动
因此，电镀行车电动机的主电路、局部照明电路、向 PLC 负载供电的直流稳压
