电阻应变片的粘贴技术

电阻应变片的粘贴技术_第1页
1/10
电阻应变片的粘贴技术_第2页
2/10
电阻应变片的粘贴技术_第3页
3/10

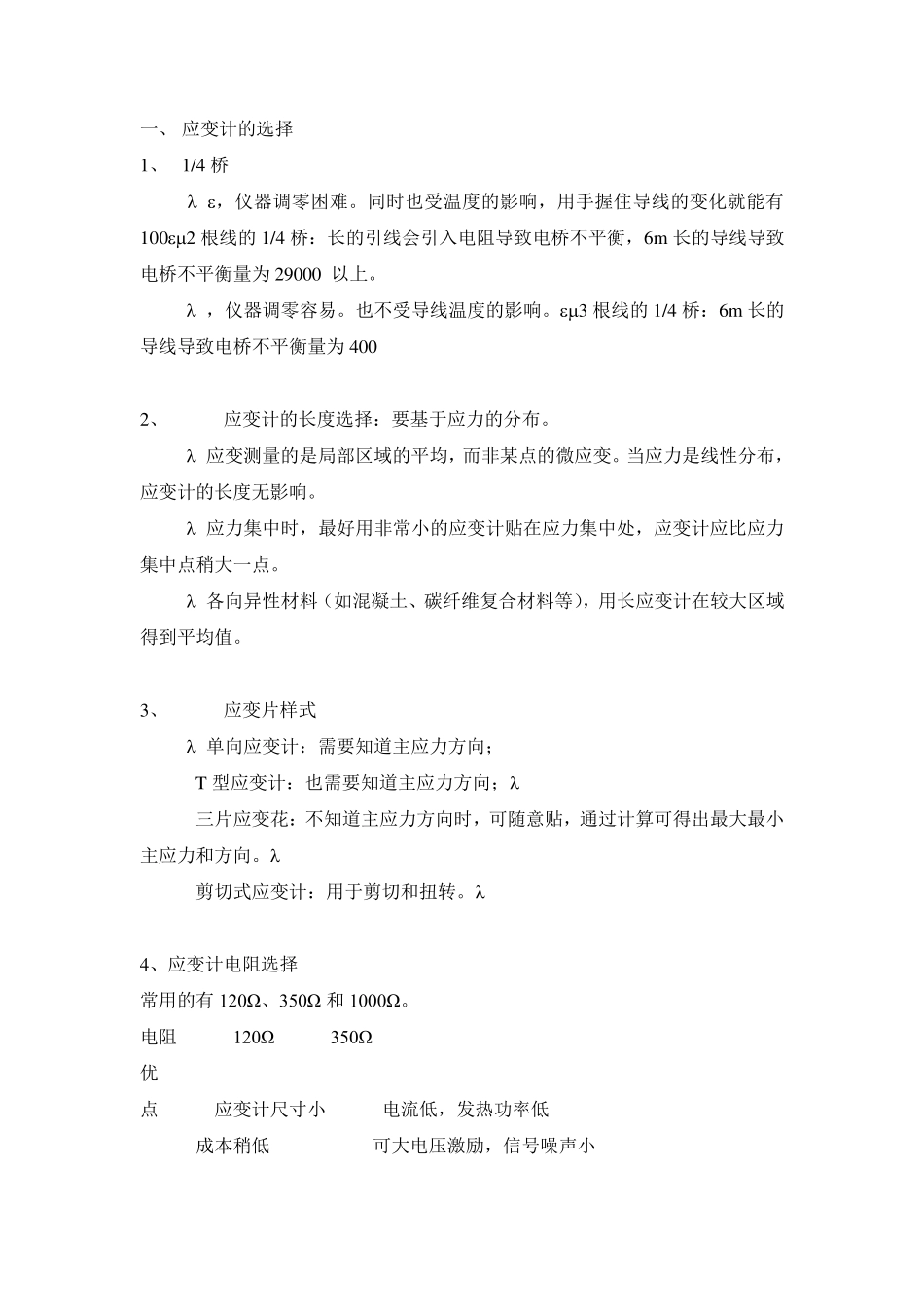

电阻应变片的粘贴技术 一、实验目的 1 .初步掌握常温用电阻应变片的粘贴技术。 2 .初步掌握接线、检查等准备工作。 二、实验设备和器材 1 .常温用电阻应变片 2 .数字式万用表。 3 .5 0 2 粘结剂。 4 .电烙铁、镊子、沙纸。 5 .等强度梁试件,温度补偿块。 6 .丙酮、药棉等。 7 .测量导线若干。 三、实验方法和步骤 1 .检查应变片的外观和电阻(电阻为2 0 0 Ω±0 .5 Ω)。 2 .测点表面的清洁处理:为使应变计与被测试件贴得牢,对测点表面要进行清洁处理。首先把测点表面用砂纸打磨;使测点表面平整、光洁。用棉花球蘸丙酮擦洗表面的油污,到棉花球不黑为止。再用划针在测片位置处划出应变计的座标线。 3 .贴片:在测点位置和应变片的底基面上,涂上薄薄一层胶水,用镊子夹住应变片,把应变片轴线对准座标线,上面盖一层聚乙烯塑料膜作为隔层,用手指在应变计的长度方向滚压,挤出片下汽泡和多余的胶水,手指保持不动约 1 分钟后再放开,注意按住时不要使应变片移动,轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象。 4 .贴接线端子片、焊接:将端子片基地和待贴位置处涂抹上一层胶水,等贴牢后将应变片的两个引出线分别焊接到端子片上,再将两根导线分别焊接到另外的两个端子上,注意不能出现短路的情况。 5 .检查应变片是否通路,并测量阻值。 四.实验结果 1 .电阻理论值为1 2 0 Ω,测量电阻值均符合要求。 一、 应变计的选择 1、 1/4 桥  ,仪器调零困难。同时也受温度的影响,用手握住导线的变化就能有1002 根线的 1/4 桥:长的引线会引入电阻导致电桥不平衡,6m 长的导线导致电桥不平衡量为 29000 以上。  ,仪器调零容易。也不受导线温度的影响。3 根线的 1/4 桥:6m 长的导线导致电桥不平衡量为 400 2、 应变计的长度选择:要基于应力的分布。  应变测量的是局部区域的平均,而非某点的微应变。当应力是线性分布,应变计的长度无影响。  应力集中时,最好用非常小的应变计贴在应力集中处,应变计应比应力集中点稍大一点。  各向异性材料(如混凝土、碳纤维复合材料等),用长应变计在较大区域得到平均值。 3、 应变片样式  单向应变计:需要知道主应力方向; T 型应变计:也需要知道主应力方向; 三片应变花:不知道主应力方向时,可随意贴,通过计算可得出最大最小主应力和方向。 剪切式应变计:用于剪切和扭转。 4、应变...
