电阻应变片粘贴技术

电阻应变片粘贴技术_第1页
1/47
电阻应变片粘贴技术_第2页
2/47
电阻应变片粘贴技术_第3页
3/47

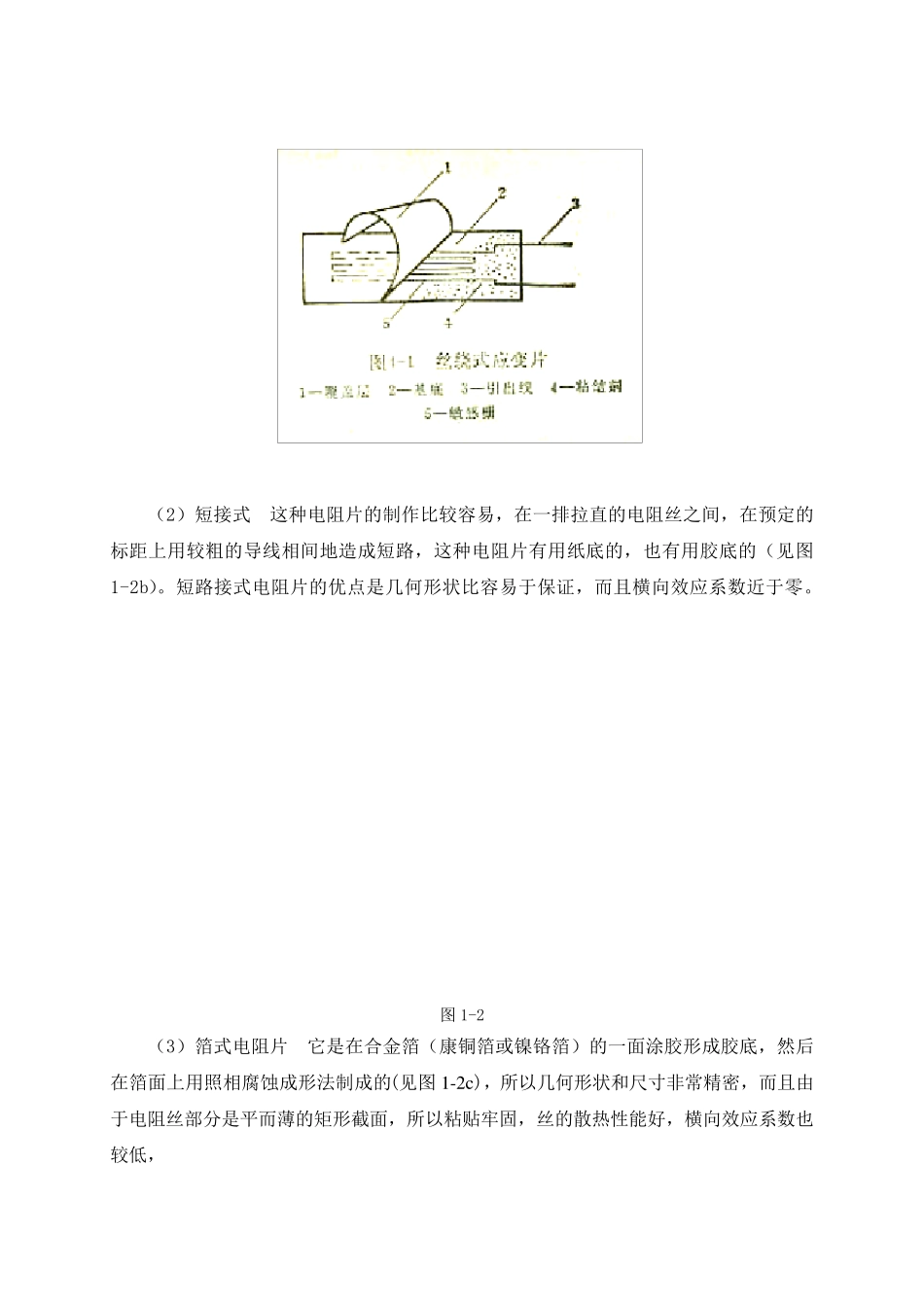

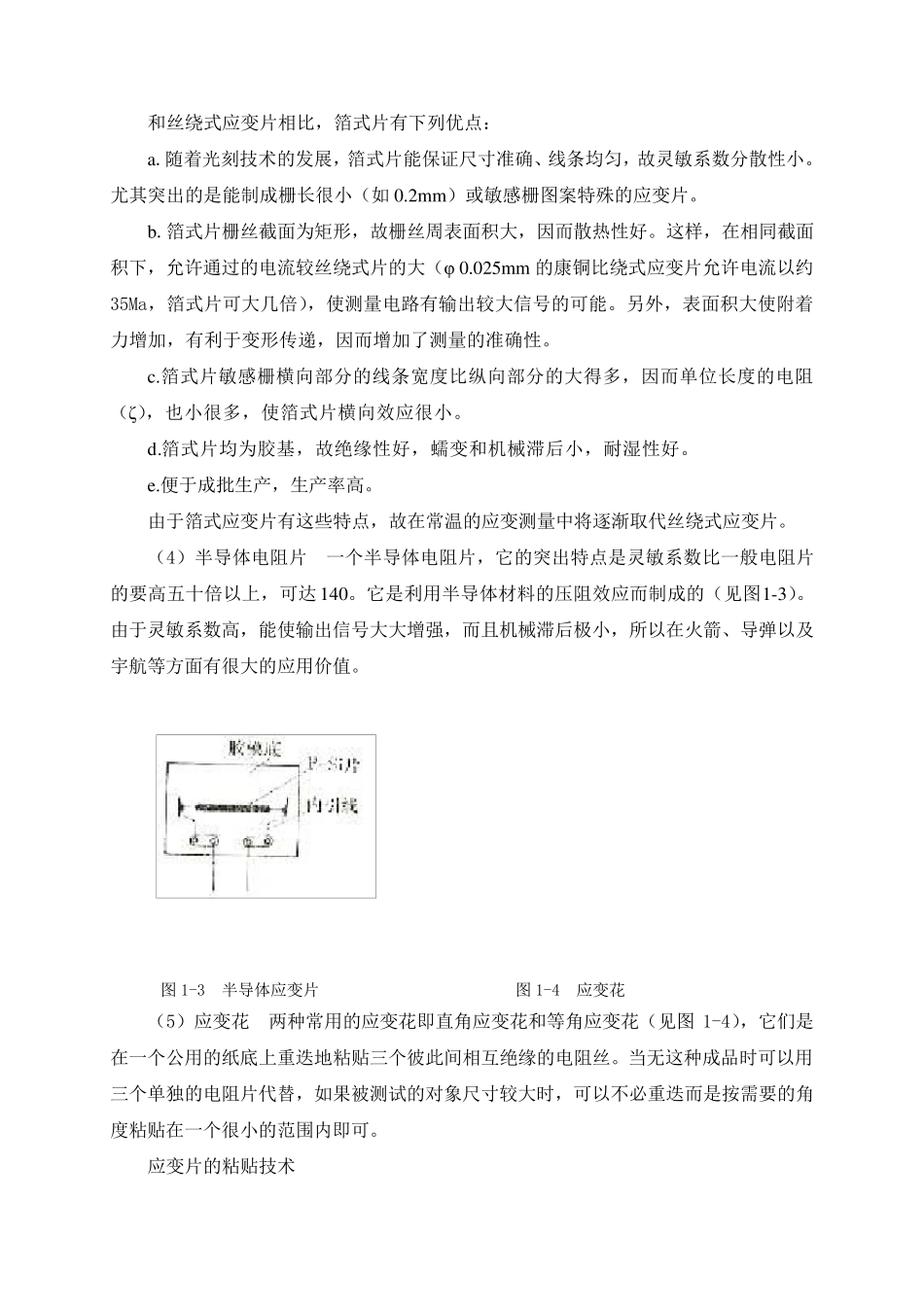

一、电阻应变片粘贴技术 一、实验目的 1.了解电阻应变片的结构、规格、用途等。 2.学会设计布片方案。 3.掌握选片、打磨、粘贴、接线、固定、防护等操作工艺和技术。 二、实验设备及器材 1.YD-88 便携式超级应变仪。 2.QJ23 型电桥。 3.试件、应变片、砂布、镊子、丙酮、药棉、502 胶水、玻璃纸等。 4.试件见图 1-5。 三、实验原理 应变片的构造很简单。把一条很细具有高电阻率的金属丝,在制片机上排绕后,用胶水粘在两片薄纸之间,再焊上较粗的引出线,就成了早期常用的丝绕式应变片。应变片一般由敏感栅(即金属丝)、粘结剂、基底、引线及覆盖层五部分组成。如将应变片固定在被测构件表面上,金属丝随构件一起变形,其电阻值也随之发生变化,而且,这电阻变化与构件应变有确定的线性关系。应变片已有多 种 类 型,若 按 敏感栅所 用材料 来分,有丝绕式应变片、箔 式应变片和半 导 体 应变片。前 两种 的敏感栅是 以 金属丝或 箔 制成,可 统 称 为 金属式应变片,工作原理是 基于 金属丝的电阻应变效 应; 半 导 体 应变片则是 一类 较新 品 种 ,具有一些 独 特 的优 点 。 无 论 何 类 应变片,其构成不 外 基底、敏感栅和引线三大 部分。引线是 从 敏感栅到 测量 导 线之间的过 渡 部分,用以 将敏感栅接入 测量 电路 。基底用来 保 持 敏感栅及其与引线接头 部的几 何 形状 ,在应变片安 装 以 后,由它 将构件变形传 递 给 敏感栅,并 在金属构件与敏感栅之间起绝 缘 作用。 目前 常见的电阻片有以 下 几 种 : (1)丝绕式 用电阻丝盘 绕电阻片称 为 丝绕式电阻片(见图 1-1 和图 1-2a),目前广 泛 使 用的有半 圆 弯 头 平 绕式,这种 电阻片多 用纸底和纸盖,价 格低 廉 ,适 于 实验室 广泛 使 用,缺 点 是 精 度 较差 ,横 肉 向 效 应系数 较大 。 (2)短接式 这种电阻片的制作比较容易,在一排拉直的电阻丝之间,在预定的标距上用较粗的导线相间地造成短路,这种电阻片有用纸底的,也有用胶底的(见图1-2b)。短路接式电阻片的优点是几何形状比容易于保证,而且横向效应系数近于零。 图1-2 (3)箔式电阻片 它是在合金箔(康铜箔或镍铬箔)的一面涂胶形成胶底,然后在箔面上用照相腐蚀成形法制成的(见图1-2c),所以几何形状和尺寸非常精密,而且由于电阻丝部分是平而薄的矩形截...
