电阻怎样看颜色认多大电阻值

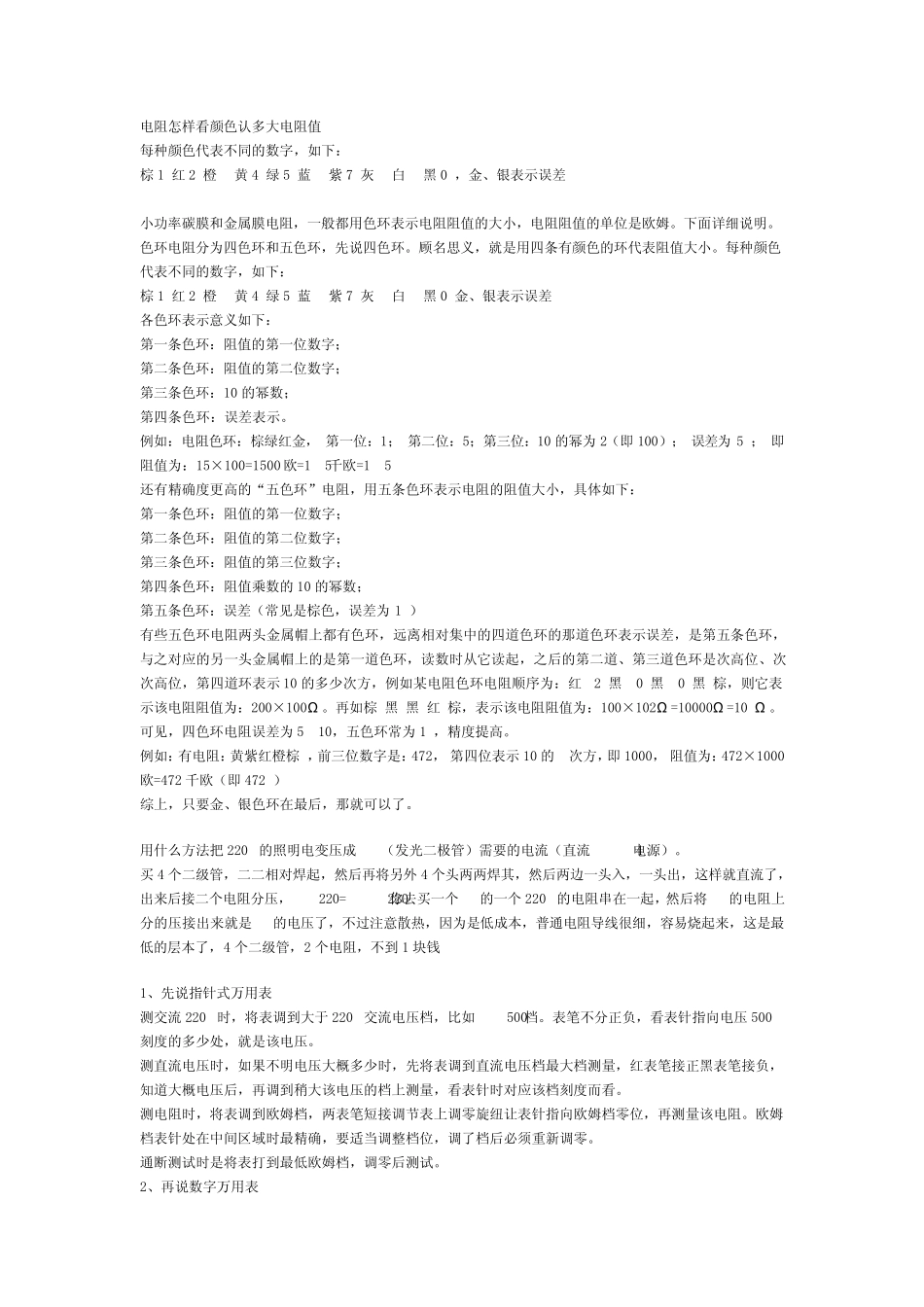

电阻怎样看颜色认多大电阻值_第1页
1/6
电阻怎样看颜色认多大电阻值_第2页
2/6
电阻怎样看颜色认多大电阻值_第3页
3/6
电阻怎样看颜色认多大电阻值 每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差 小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,电阻阻值的单位是欧姆。下面详细说明。 色环电阻分为四色环和五色环,先说四色环。顾名思义,就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差 各色环表示意义如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:10 的幂数; 第四条色环:误差表示。 例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10 的幂为2(即100); 误差为5%; 即阻值为:15×100=1500 欧=1.5千欧=1.5K 还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:阻值的第三位数字; 第四条色环:阻值乘数的10 的幂数; 第五条色环:误差(常见是棕色,误差为1%) 有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10 的多少次方,例如某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑-棕,则它表示该电阻阻值为:200×100Ω 。再如棕-黑-黑-红-棕,表示该电阻阻值为:100×102Ω =10000Ω =10KΩ 。可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。 例如:有电阻:黄紫红橙棕 ,前三位数字是:472, 第四位表示10 的3次方,即1000, 阻值为:472×1000欧=472 千欧(即472K) 综上,只要金、银色环在最后,那就可以了。 用什么方法把 220V的照明电变压成 LED(发光二极管)需要的电流(直流 3V-4V电源)。 买 4 个二级管,二二相对焊起,然后再将另外 4 个头两两焊其,然后两边一头入,一头出,这样就直流了,出来后接二个电阻分压,3/220=3K/220K,你去买一个 3K的一个 220K的电阻串在一起,然后将 3K的电阻上分的压接出来就是3V的电压了,不过注意散热,因为是低成本,普通电阻导线很细,容易烧起来,这是最低的层本了,4 个二级管,2 个电阻,不到 1 块钱 1、先说指针式万用表 测交流 220v时,将表调到大于 2...
