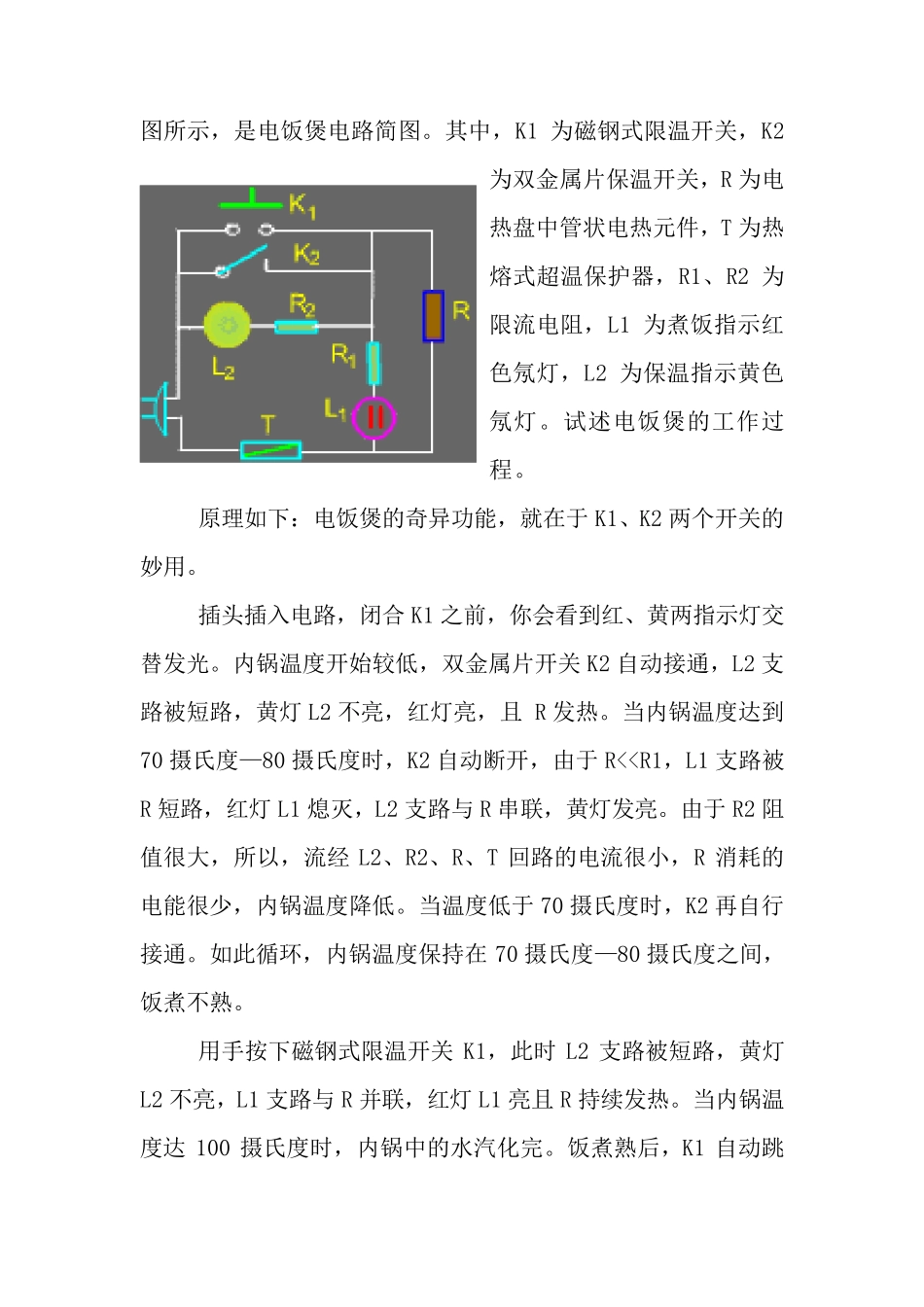

图所示,是电饭煲电路简图。其中,K1 为磁钢式限温开关,K2为双金属片保温开关,R 为电热盘中管状电热元件,T 为热熔式超温保护器,R1、R2 为限流电阻,L1 为煮饭指示红色氖灯,L2 为保温指示黄色氖灯。试述电饭煲的工作过程。 原理如下:电饭煲的奇异功能,就在于K1、K2 两个开关的妙用。 插头插入电路,闭合K1 之前,你会看到红、黄两指示灯交替发光。内锅温度开始较低,双金属片开关K2 自动接通,L2 支路被短路,黄灯L2 不亮,红灯亮,且 R 发热。当内锅温度达到70 摄氏度—80 摄氏度时,K2 自动断开,由于R<
