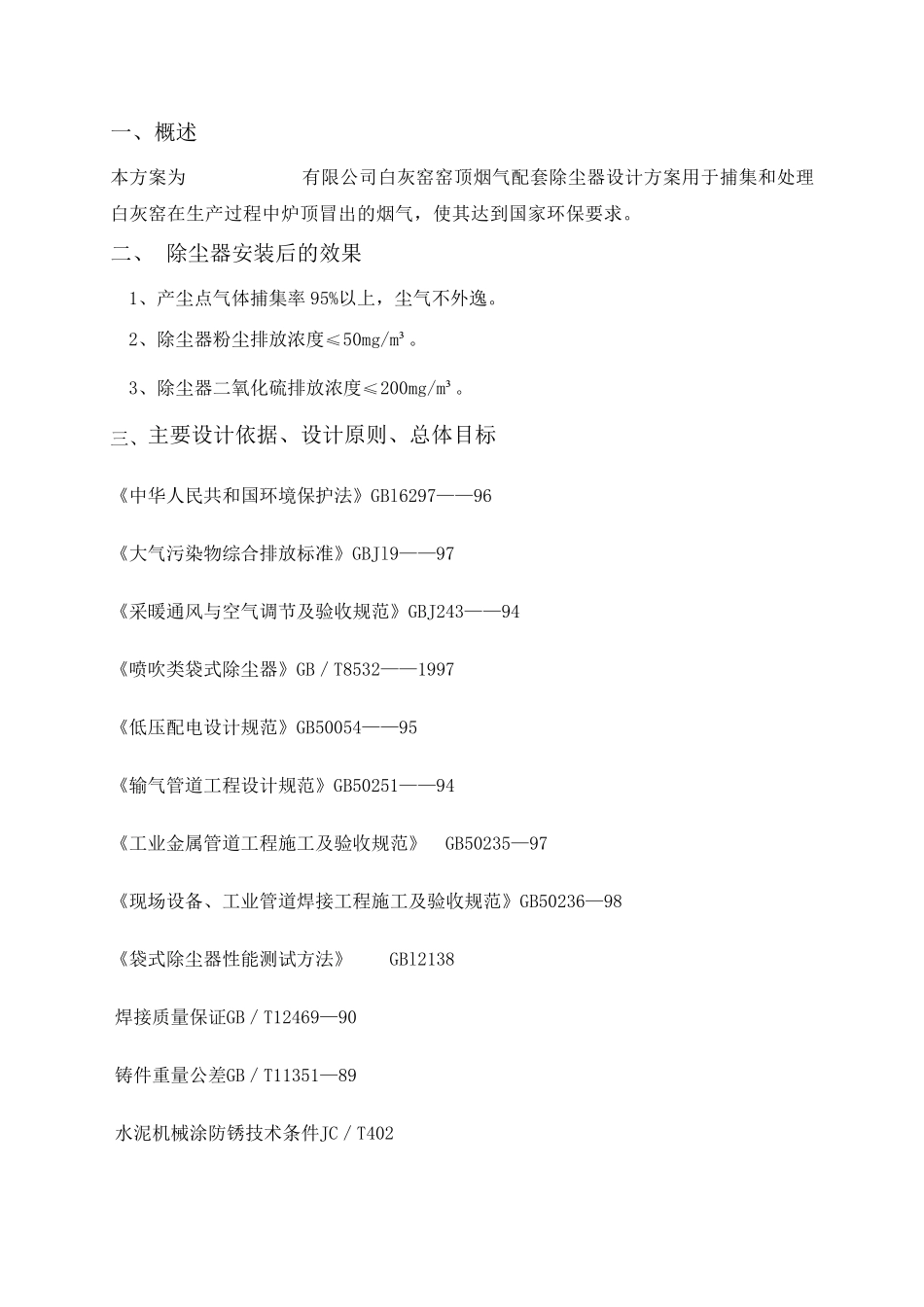

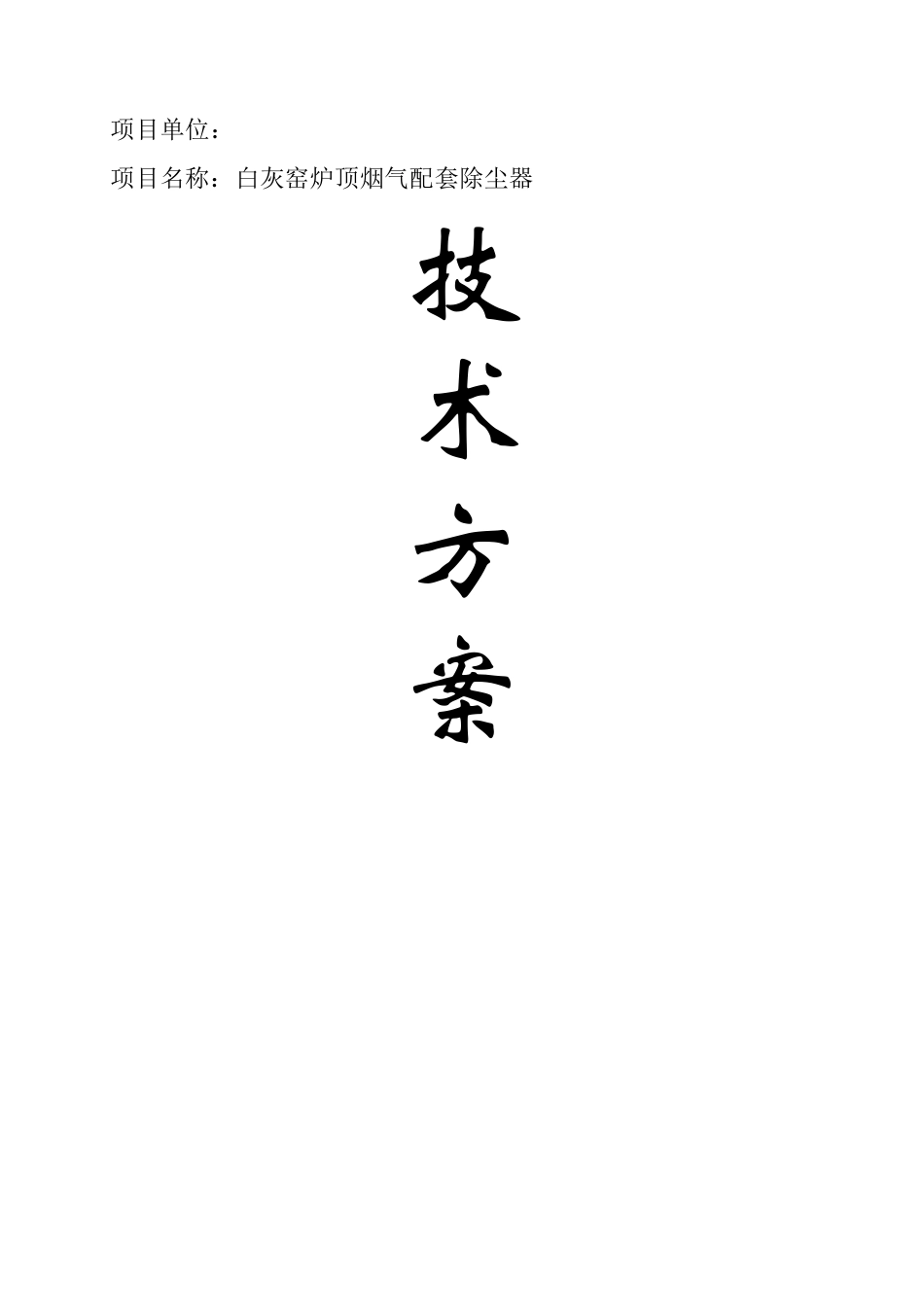

项目单位： 项目名称：白灰窑炉顶烟气配套除尘器 技 术 方 案 一、概述 本方案为 有限公司白灰窑窑顶烟气配套除尘器设计方案用于捕集和处理白灰窑在生产过程中炉顶冒出的烟气，使其达到国家环保要求。 二、 除尘器安装后的效果 1、产尘点气体捕集率95%以上，尘气不外逸。 2、除尘器粉尘排放浓度≤50mg/m³。 3、除尘器二氧化硫排放浓度≤200mg/m³。 三、主要设计依据、设计原则、总体目标 《中华人民共和国环境保护法》GBl6297——96 《大气污染物综合排放标准》GBJl9——97 《采暖通风与空气调节及验收规范》GBJ243——94 《喷吹类袋式除尘器》GB／T8532——1997 《低压配电设计规范》GB50054——95 《输气管道工程设计规范》GB50251——94 《工业金属管道工程施工及验收规范》 GB50235—97 《现场设备、工业管道焊接工程施工及验收规范》GB50236—98 《袋式除尘器性能测试方法》 GBl2138 焊接质量保证GB／T12469—90 铸件重量公差GB／T11351—89 水泥机械涂防锈技术条件JC／T402 袋式除尘器安装技术规范和技术要求JB／T8471—96 3．2 设计原则 A、设计先进、可靠、经济、节能且经工业使用证明的技术和设备，改造、配置除尘器。 B、除尘器采用脉冲布袋除尘器，其运行安全可靠、故障率低、易于操作及检测。 C、除尘器过滤风速合理、不积灰、磨损少、阻力低、连接合理。 四、除尘设计方案: 1、系统排烟量 贵厂有一台白灰窑一套除尘脱硫系统。炉口直径 2800mm，炉口烟气上升速度 1m/s（估算），根据炉口面积及炉口烟气上升速度计算排气量为：22155m3/h。两个白灰窑总排烟量：44310 m3/h。 2、除尘器的选型 由于贵厂白灰窑在生产过程中炉口始终处于料封状态，使得烟气温度较低，根据我方人员对现场考察可使用常温布袋。由于使用燃料为煤，烟气中二氧化硫浓度较高，必须对烟气进行脱硫，才能达到国家环保 对硫化物 的排放 标 准 。为防 止 高温烧 毁 布袋，在除尘器前 要安装冷 却 装置，防 止 烟气温度过高烧 毁 布袋。常温涤 纶 针 刺 毡 的适 用过滤风速为 1.5m/min，除尘器的净 过滤面积为： F=605.144310=492m2 除尘器的型号 为：PPC96-5 型气箱脉冲布袋除尘器。 3、PPC96-5 型气箱脉冲布袋除尘器技术参数表 序 号 项 目 单 位 参 数 备注 1 处理风量 m3/h 44310（总量） 2 入 口烟气含 尘浓度 g/Nm3 300 3 出 口粉 尘浓度 mg/ Nm3 30 4...
