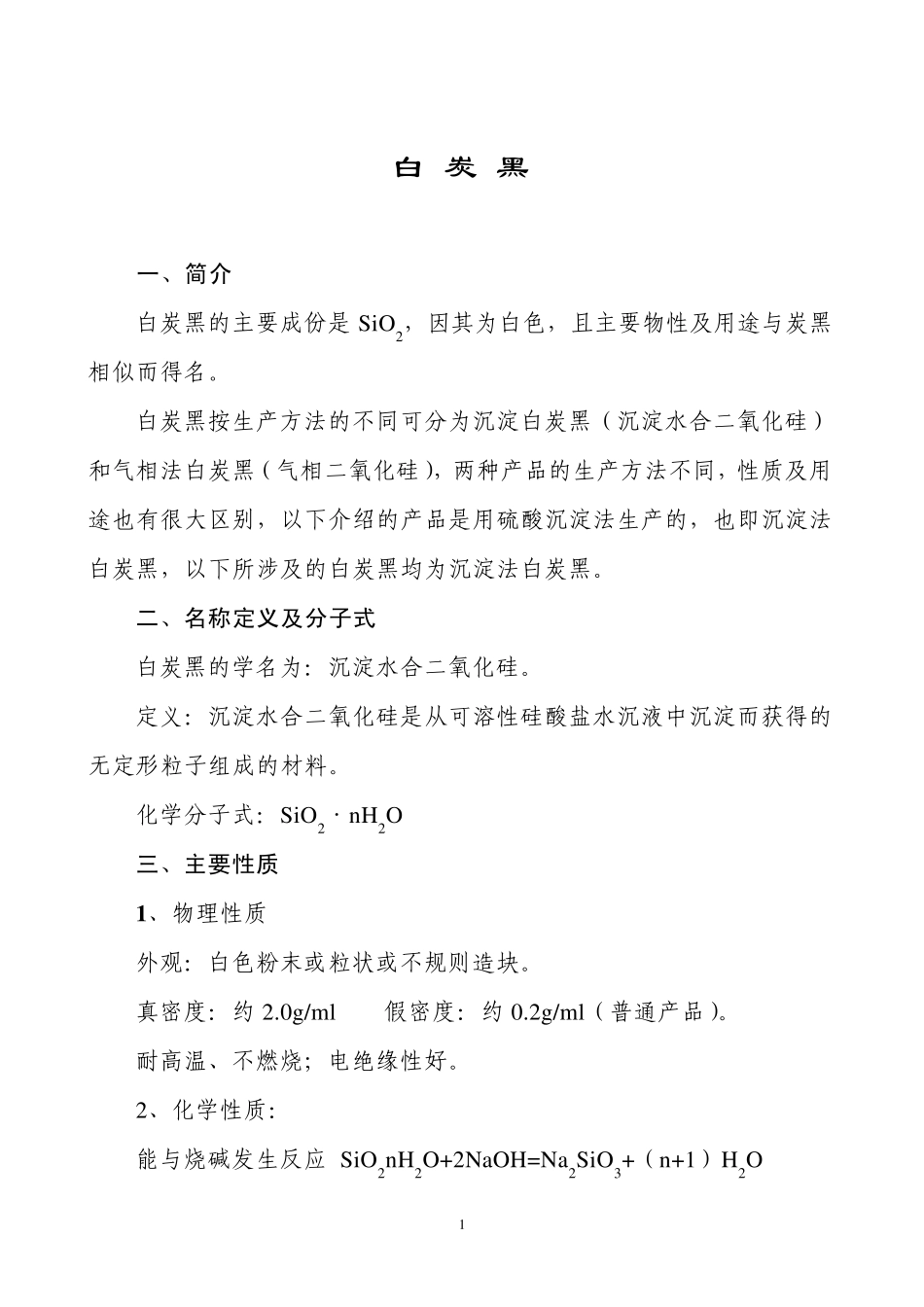

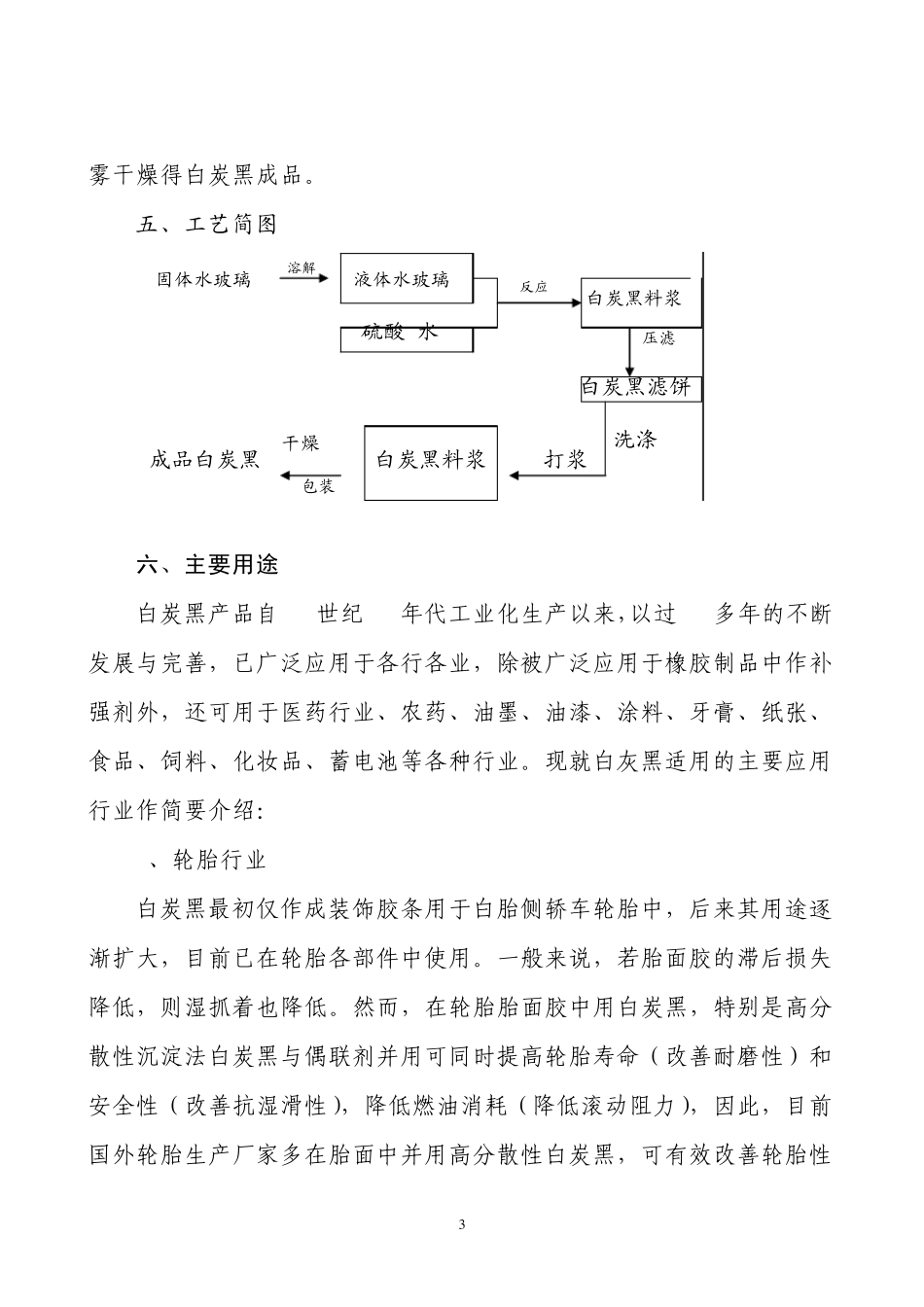

1 白 炭 黑 一、简介 白炭黑的主要成份是SiO2，因其为白色，且主要物性及用途与炭黑相似而得名。 白炭黑按生产方法的不同可分为沉淀白炭黑（沉淀水合二氧化硅）和气相法白炭黑（气相二氧化硅），两种产品的生产方法不同，性质及用途也有很大区别，以下介绍的产品是用硫酸沉淀法生产的，也即沉淀法白炭黑，以下所涉及的白炭黑均为沉淀法白炭黑。 二、名称定义及分子式 白炭黑的学名为：沉淀水合二氧化硅。 定义：沉淀水合二氧化硅是从可溶性硅酸盐水沉液中沉淀而获得的无定形粒子组成的材料。 化学分子式：SiO2〃nH2O 三、主要性质 1 、物理性质 外观：白色粉末或粒状或不规则造块。 真密度：约 2.0g/ml 假密度：约 0.2g/ml（普通产品）。 耐高温、不燃烧；电绝缘性好。 2、化学性质： 能与烧碱发生反应 SiO2nH2O+2NaOH=Na2SiO3+（n+1）H2O 2 能与氢氟酸发生反应 SiO2nH2O+4HF=SiF4+（n+2）H2O 2 、主要化学指标 SiO2 含量（干品）≥90% 筛余物（4.5цm）≤0.5% 加热减量：4.0-8.0% 灼烧减量：（干品）≤7.0% PH值：5.0-8.0 总铜含量：≤30mg/kg 总锰含量：≤50mg/kg 总铁含量：≤1000mg/kg DBP吸收值：2.00-3.50cm3/g 比表面积：不同用途有不同范围，我厂产品控制 145-165m2/g（HT2#） 165-185m2/g（HT1#） 200-300m2/g（HT3#） 3、主要物理性能（配合橡胶品） 拉伸强度≥17.0Mpa 500%定伸强度≥6.3Mpa 扯断伸长度≥675% 四、生产原理 水玻璃和硫酸反应生成水合硅酸 加热 Na2O· mSiO2+H2SO4+nH2o-→ Na2SO4+mSiO2·（ n+1） H2O↓ 反应完成液经压滤脱水，洗涤、并通过打浆制得白炭黑料浆，经喷 3 雾干燥得白炭黑成品。 五、工艺简图 溶解 固体水玻璃 液体水玻璃 反应 白炭黑料浆 硫酸+水 压滤 白炭黑滤饼 干燥 洗涤 成品白炭黑 白炭黑料浆 打浆 包装 六、主要用途 白炭黑产品自20世纪40年代工业化生产以来，以过60多年的不断发展与完善，已广泛应用于各行各业，除被广泛应用于橡胶制品中作补强剂外，还可用于医药行业、农药、油墨、油漆、涂料、牙膏、纸张、食品、饲料、化妆品、蓄电池等各种行业。现就白灰黑适用的主要应用行业作简要介绍： 1、轮胎行业 白炭黑最初仅作成装饰胶条用于白胎侧轿车轮胎中，后来其用途逐渐扩大，目前已在轮胎各部件中使用。一般来说，若胎面胶的滞后损失降低，则湿抓着也降低。然而，在轮胎胎面胶中用白炭黑，特别是高分散性沉淀法白炭...
