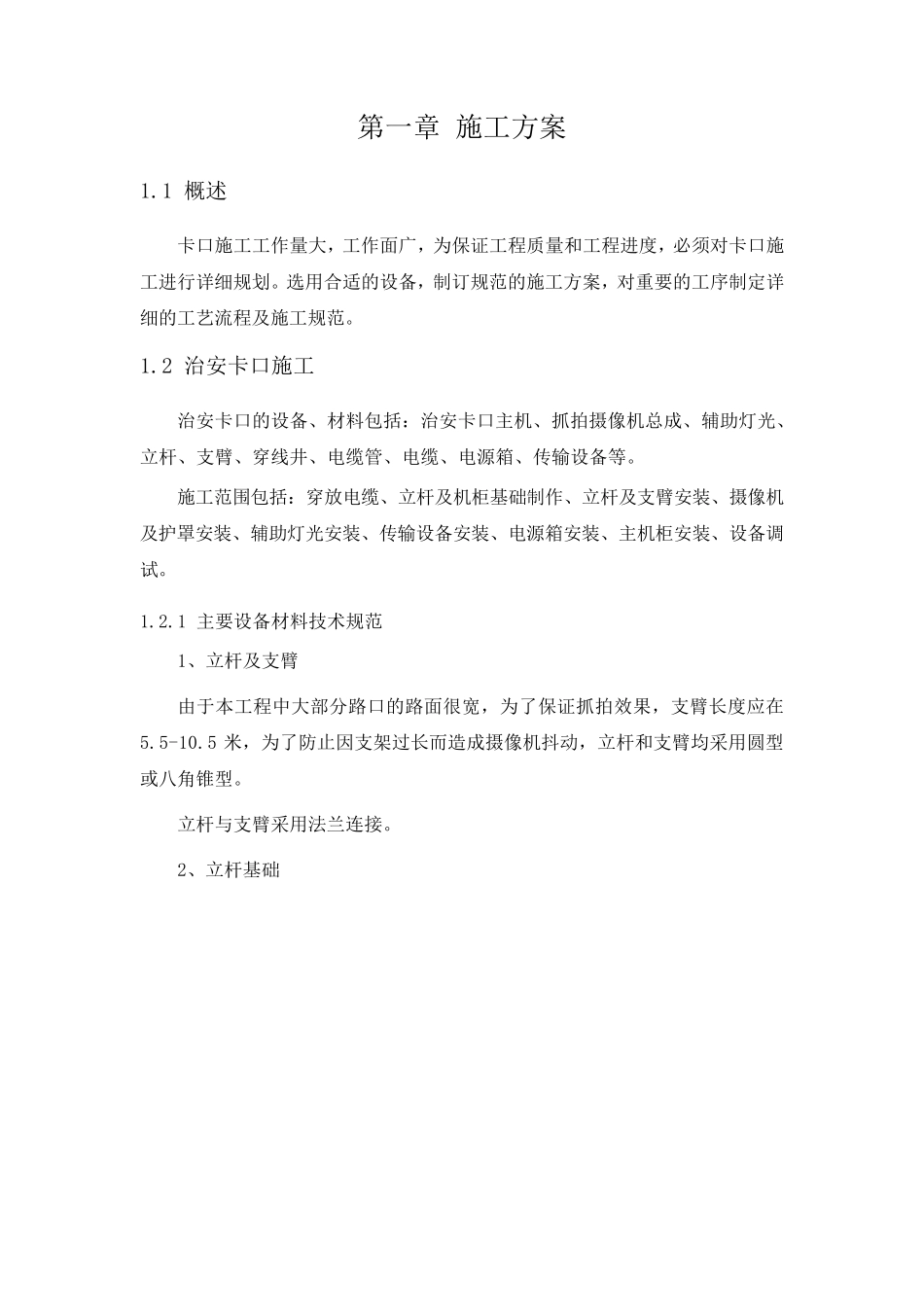

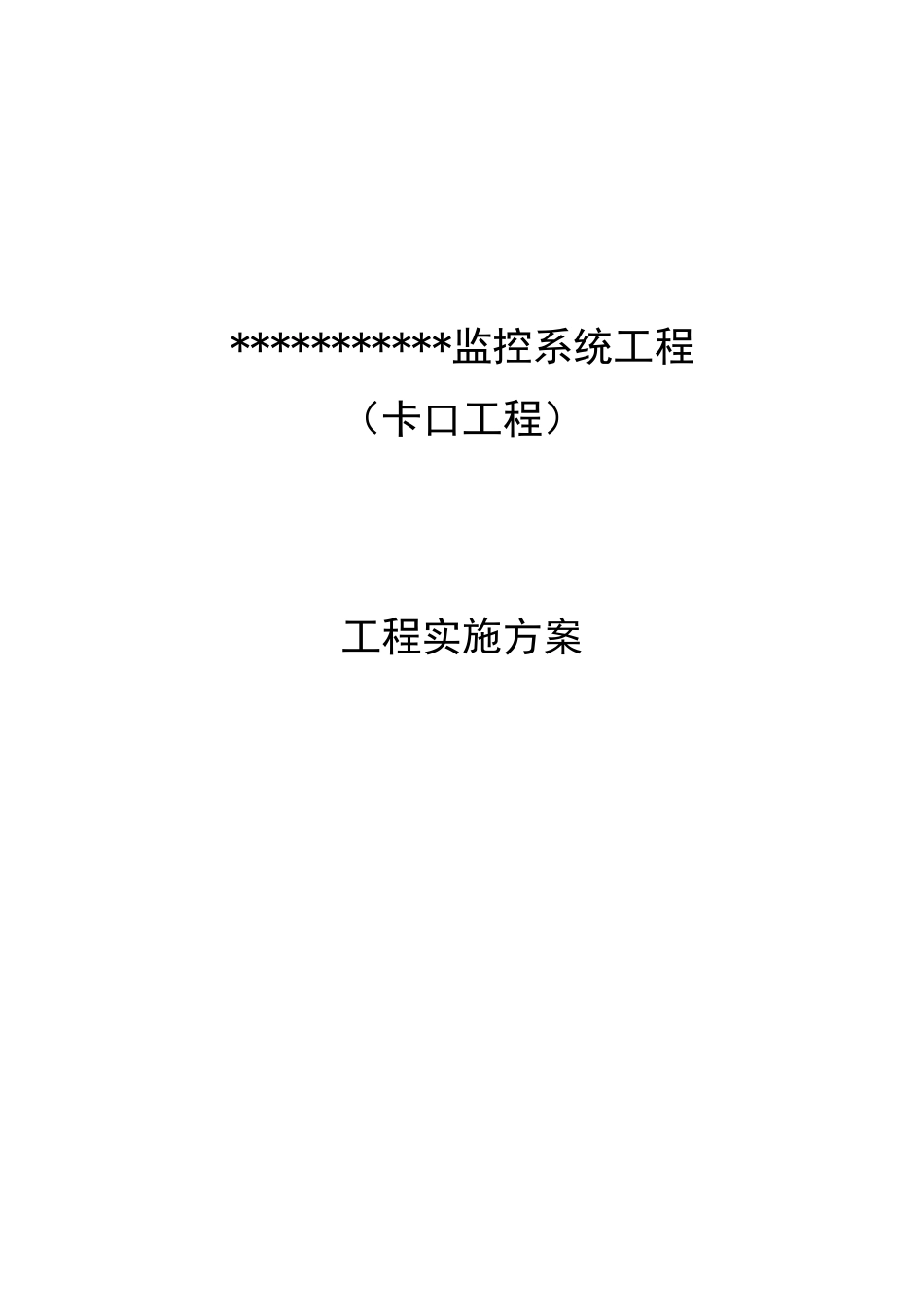

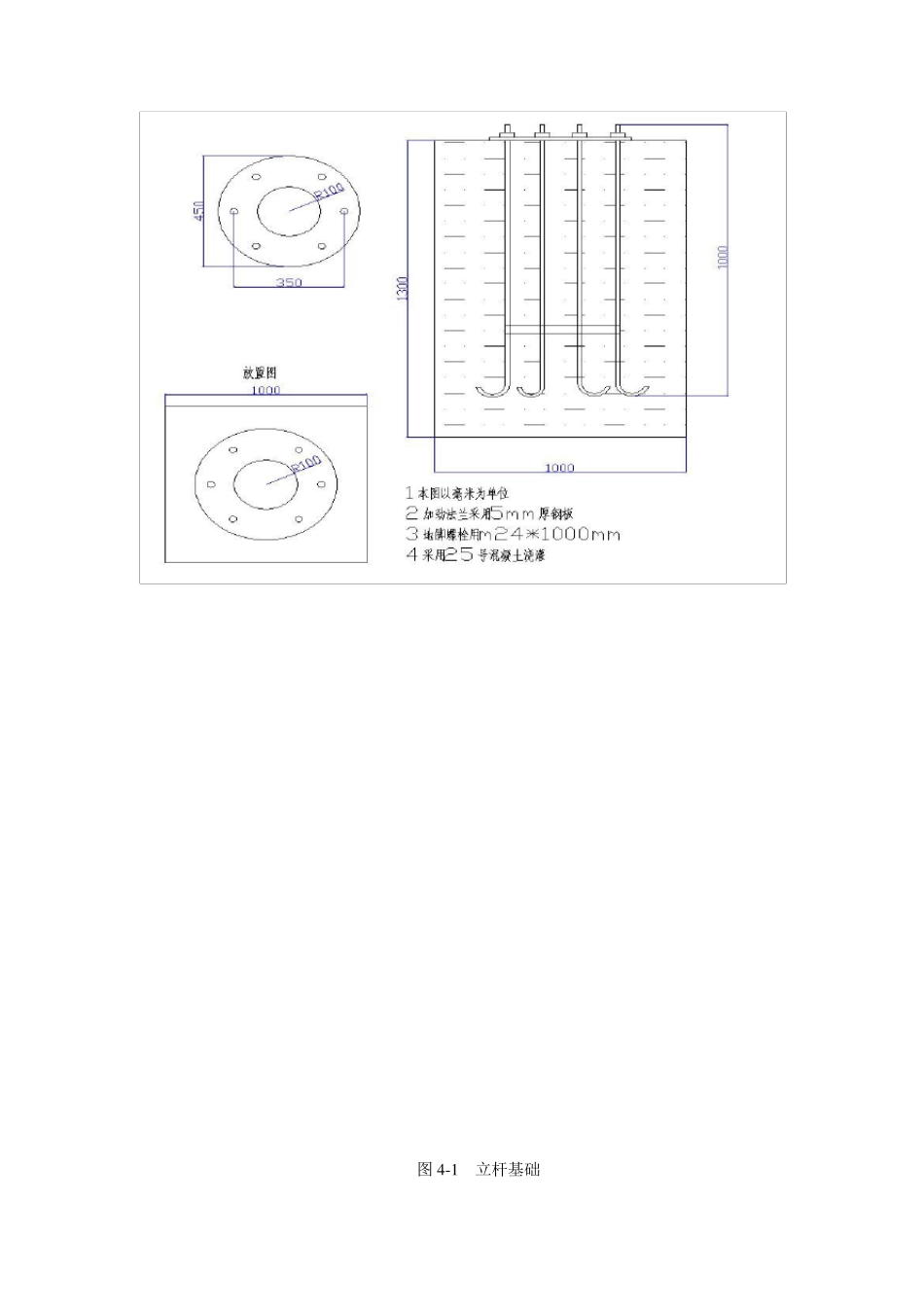

***********监控系统工程 （卡口工程） 工程实施方案 第一章 施工方案 1.1 概述 卡口施工工作量大，工作面广，为保证工程质量和工程进度，必须对卡口施工进行详细规划。选用合适的设备，制订规范的施工方案，对重要的工序制定详细的工艺流程及施工规范。 1.2 治安卡口施工 治安卡口的设备、材料包括：治安卡口主机、抓拍摄像机总成、辅助灯光、立杆、支臂、穿线井、电缆管、电缆、电源箱、传输设备等。 施工范围包括：穿放电缆、立杆及机柜基础制作、立杆及支臂安装、摄像机及护罩安装、辅助灯光安装、传输设备安装、电源箱安装、主机柜安装、设备调试。 1.2.1 主要设备材料技术规范 1、立杆及支臂 由于本工程中大部分路口的路面很宽，为了保证抓拍效果，支臂长度应在5.5-10.5 米，为了防止因支架过长而造成摄像机抖动，立杆和支臂均采用圆型或八角锥型。 立杆与支臂采用法兰连接。 2、立杆基础 图 4 -1 立杆基础 1.2.2 主要工序施工规范 1、施工一般规定 1) 系统的工程施工应满足下列条件： 设计文件和施工图纸齐全，并已会审和批准； 施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准； 设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段施工的要求； 备有施工中的通讯联络工具； 2) 系统的工程施工前应对路口有关情况进行检查，符合下列条件方可施工。 路口道路施工建设完毕，具有明显的道路分割标记； 施工区域内能保证施工用电。 3) 施工前应对下列情况进行调查： 施工区域内路口的现场情况和预留管道情况； 使用道路及占用道路（包括横跨道路）情况； 允许同杆架设的杆路及自立杆杆路的情况； 敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志； 当施工现场有影响施工的各种障碍物时，应提前清除。 4) 施工前应对系统使用的材料、部件和设备按下列要求进行检查： 按照施工材料表对材料进行清点、分类； 各种部件、设备的规格、型号和数量应符合设计要求； 产品外观应完整 ，无 损 伤 和任 何 变 形 ； 有源 设备均 应通电检查各项 功 能。 施工中，应做 好 隐 蔽 工程的随 工验 收 ，并做 好 记录 。 2、基 础 施工 1) 在 基 础 施工前应按以 下要求进行检查： 检查基础位置。基础位置处地下不应有上下水、煤气、供暖等管道...
