螺纹分类及规格表

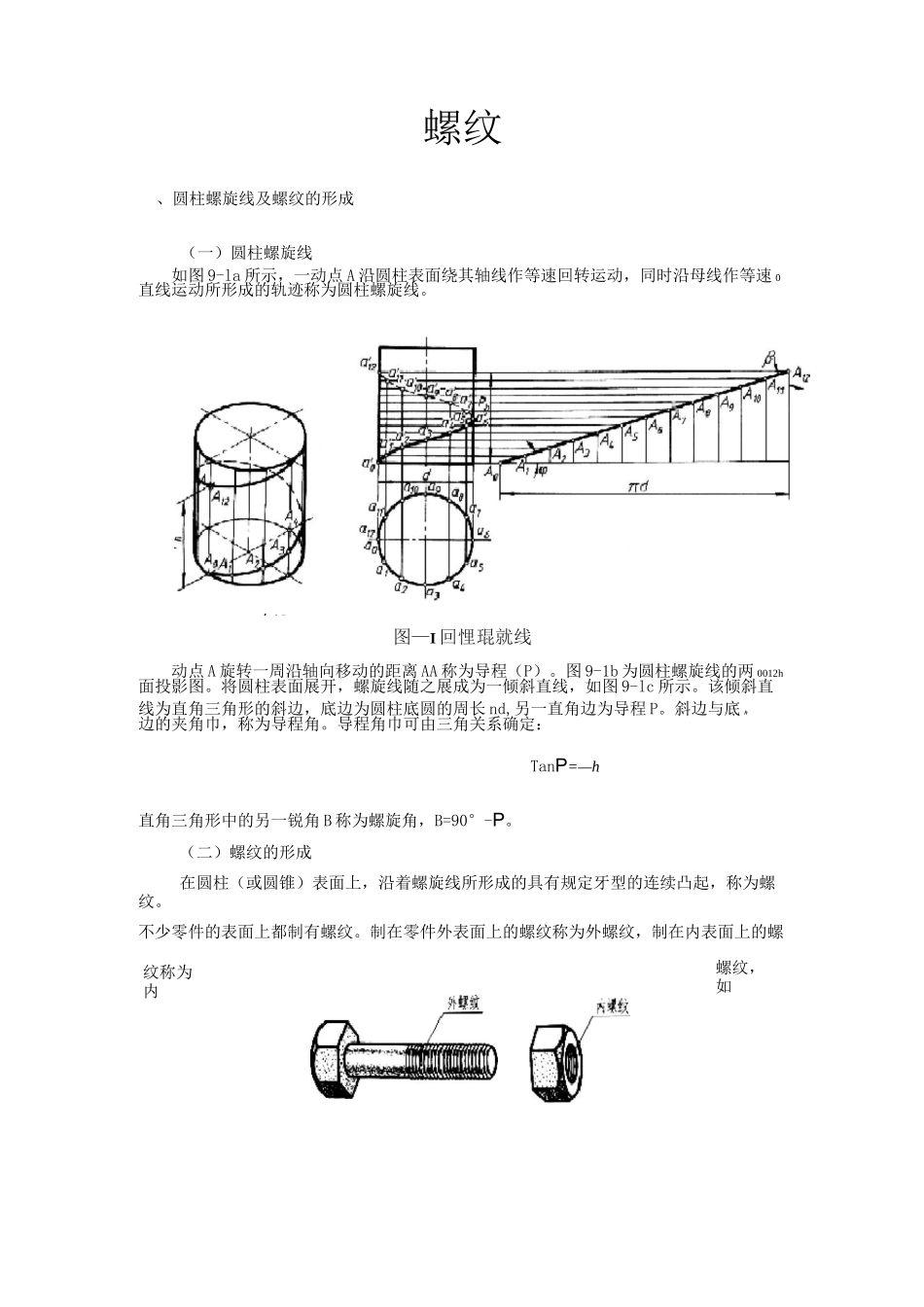

螺纹分类及规格表_第1页
1/38

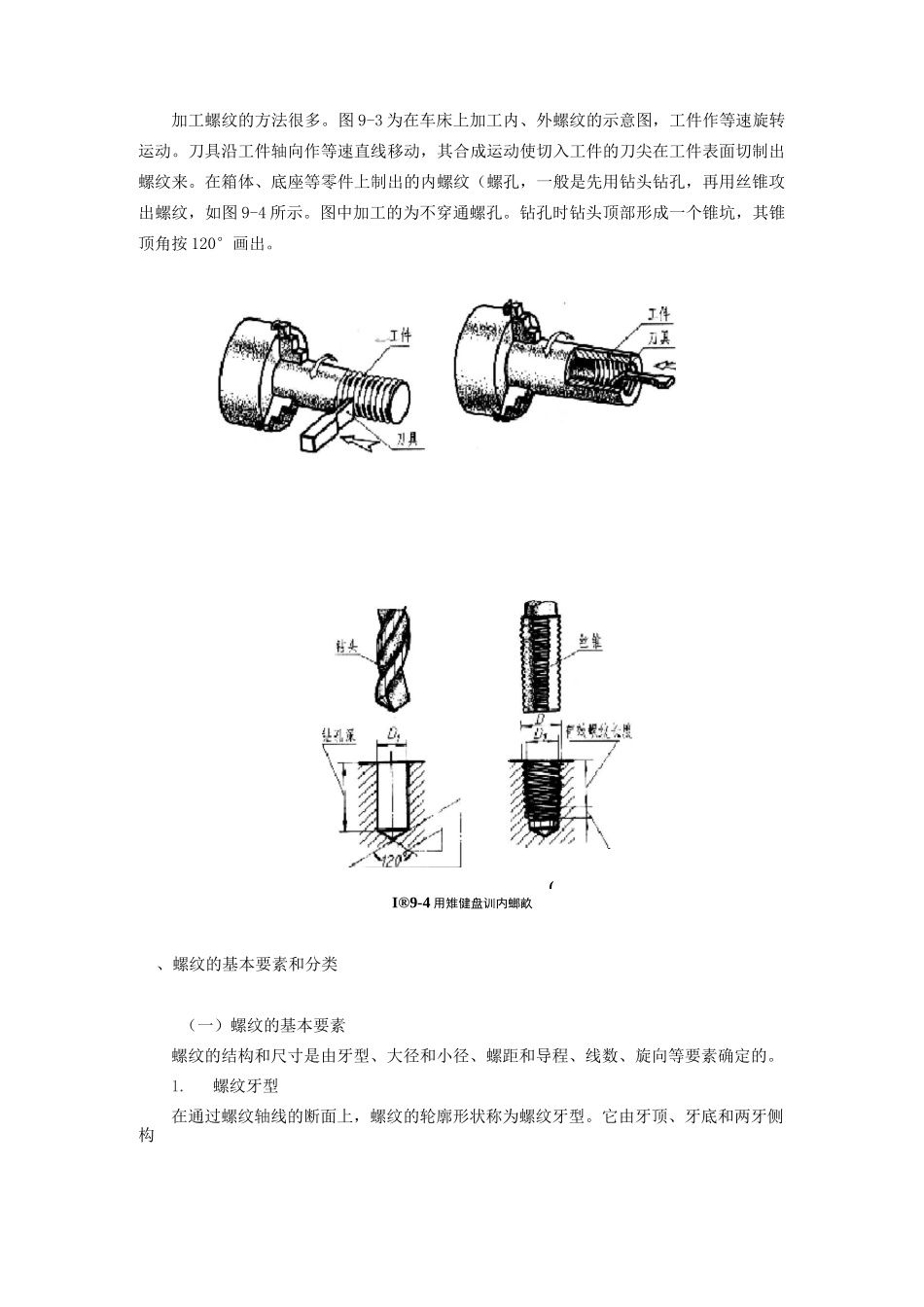

螺纹分类及规格表_第2页
2/38

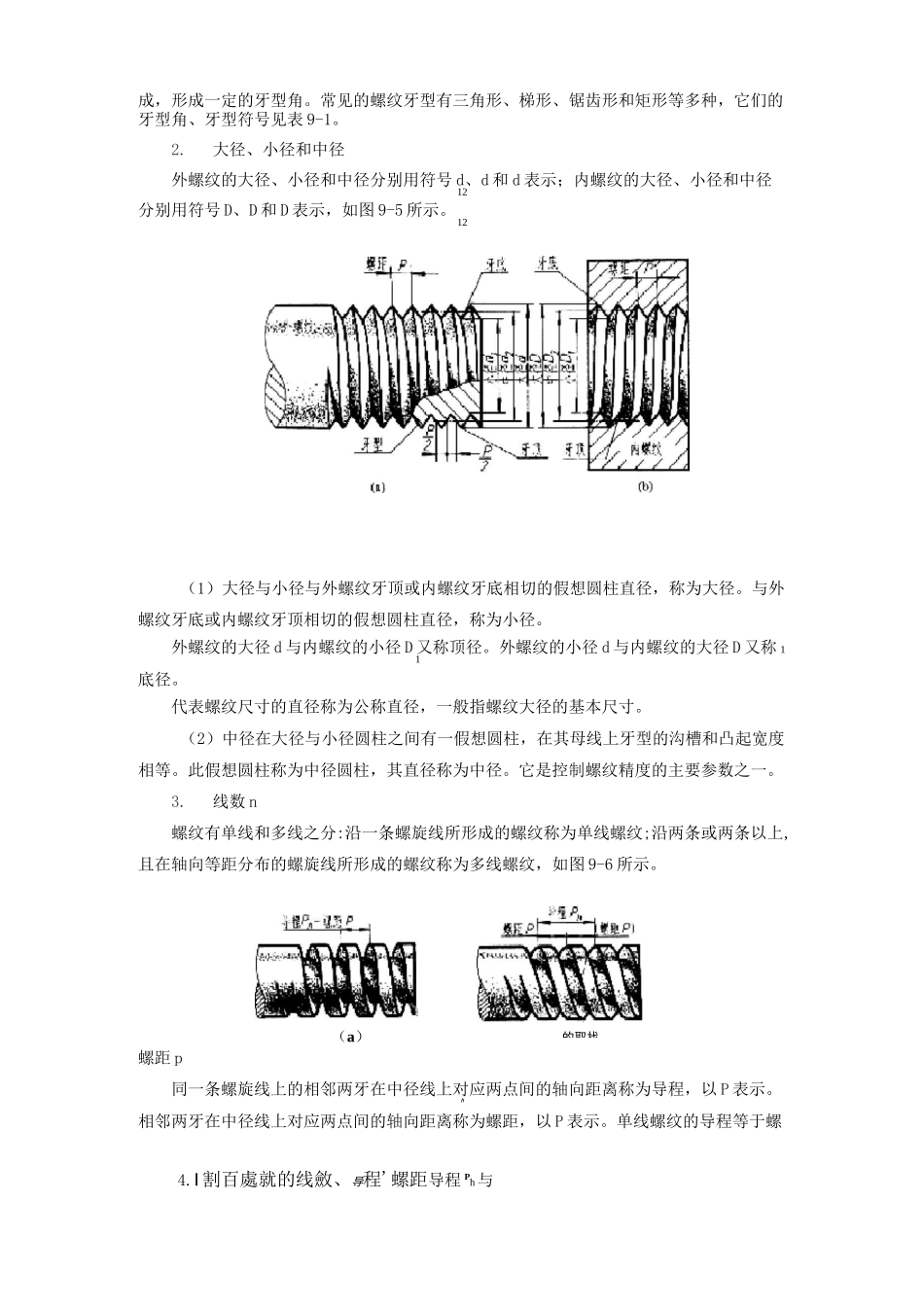

螺纹分类及规格表_第3页
3/38
纹称为内螺纹,如螺纹、圆柱螺旋线及螺纹的形成(一)圆柱螺旋线如图 9-la 所示,一动点 A 沿圆柱表面绕其轴线作等速回转运动,同时沿母线作等速 0直线运动所形成的轨迹称为圆柱螺旋线。图—I 回悝琨就线动点 A 旋转一周沿轴向移动的距离 AA 称为导程(P)。图 9-1b 为圆柱螺旋线的两 0012h面投影图。将圆柱表面展开,螺旋线随之展成为一倾斜直线,如图 9-lc 所示。该倾斜直线为直角三角形的斜边,底边为圆柱底圆的周长 nd,另一直角边为导程 P。斜边与底 h边的夹角巾,称为导程角。导程角巾可由三角关系确定:TanP=—h直角三角形中的另一锐角 B 称为螺旋角,B=90°-P。(二)螺纹的形成在圆柱(或圆锥)表面上,沿着螺旋线所形成的具有规定牙型的连续凸起,称为螺纹。不少零件的表面上都制有螺纹。制在零件外表面上的螺纹称为外螺纹,制在内表面上的螺⑻ 何[C)加工螺纹的方法很多。图 9-3 为在车床上加工内、外螺纹的示意图,工件作等速旋转运动。刀具沿工件轴向作等速直线移动,其合成运动使切入工件的刀尖在工件表面切制出螺纹来。在箱体、底座等零件上制出的内螺纹(螺孔,一般是先用钻头钻孔,再用丝锥攻出螺纹,如图 9-4 所示。图中加工的为不穿通螺孔。钻孔时钻头顶部形成一个锥坑,其锥顶角按 120°画出。I®9-4 用雉健盘训内螂畝、螺纹的基本要素和分类(一)螺纹的基本要素螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的。1.螺纹牙型在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。它由牙顶、牙底和两牙侧构(4.I 割百處就的线斂、导程'螺距导程 Ph与成,形成一定的牙型角。常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种,它们的牙型角、牙型符号见表 9-1。2.大径、小径和中径外螺纹的大径、小径和中径分别用符号 d、d 和 d 表示;内螺纹的大径、小径和中径12分别用符号 D、D 和 D 表示,如图 9-5 所示。12(1)大径与小径与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径,称为大径。与外螺纹牙底或内螺纹牙顶相切的假想圆柱直径,称为小径。外螺纹的大径 d 与内螺纹的小径 D 又称顶径。外螺纹的小径 d 与内螺纹的大径 D 又称 11底径。代表螺纹尺寸的直径称为公称直径,一般指螺纹大径的基本尺寸。(2)中径在大径与小径圆柱之间有一假想圆柱,在其母线上牙型的沟槽和凸起宽度相等。此假想圆柱称为中径圆柱,其直径称为中径。它是控制螺纹精度的...
