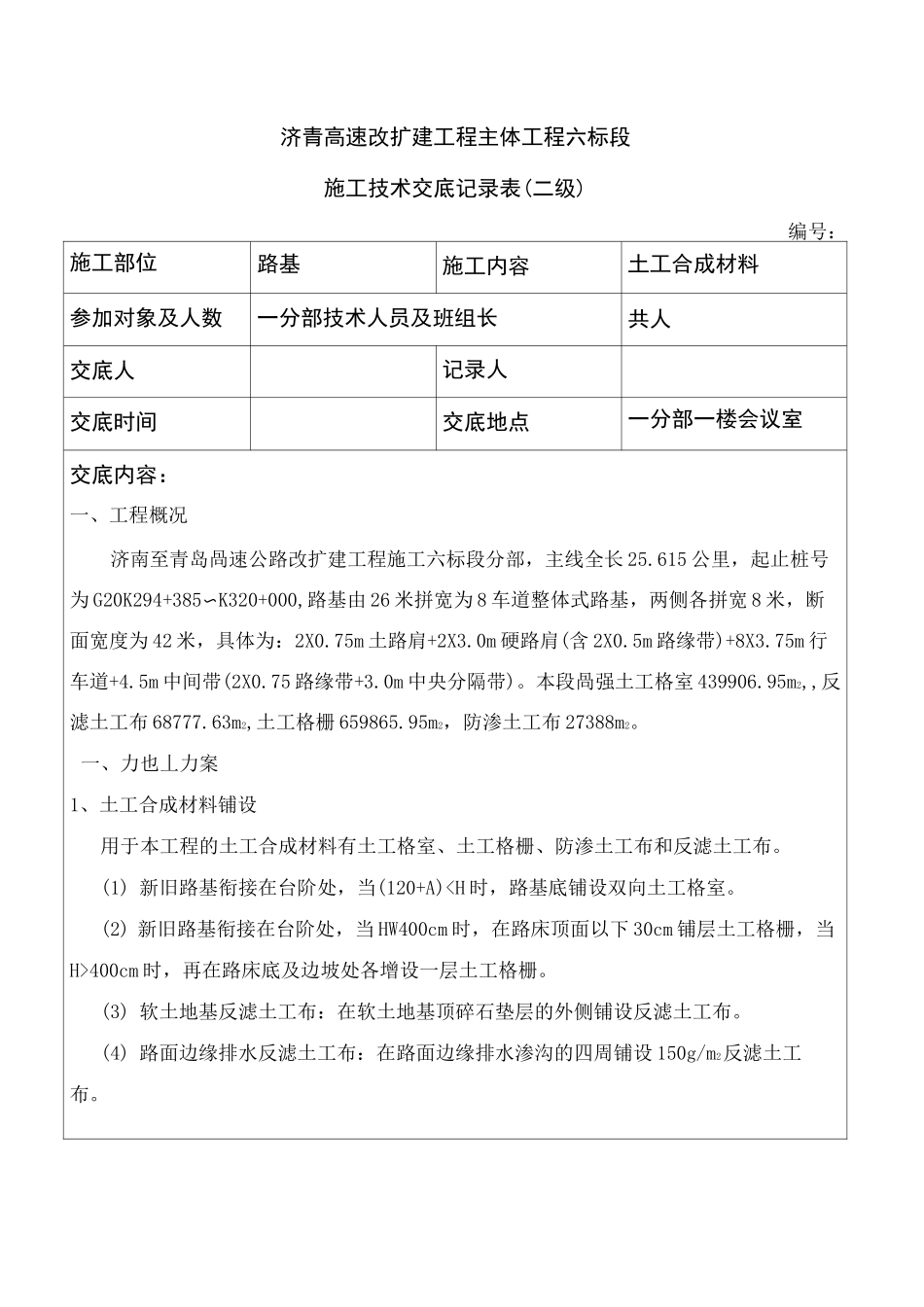

济青高速改扩建工程主体工程六标段施工技术交底记录表(二级)编号：施工部位路基施工内容土工合成材料参加对象及人数一分部技术人员及班组长共人交底人记录人交底时间交底地点一分部一楼会议室交底内容：一、工程概况济南至青岛咼速公路改扩建工程施工六标段分部，主线全长 25.615 公里，起止桩号为 G20K294+385〜K320+000,路基由 26 米拼宽为 8 车道整体式路基，两侧各拼宽 8 米，断面宽度为 42 米，具体为：2X0.75m 土路肩+2X3.0m 硬路肩(含 2X0.5m 路缘带)+8X3.75m 行车道+4.5m 中间带(2X0.75 路缘带+3.0m 中央分隔带)。本段咼强土工格室 439906.95m2,,反滤土工布 68777.63m2,土工格栅 659865.95m2，防渗土工布 27388m2。一、力也丄力案1、土工合成材料铺设用于本工程的土工合成材料有土工格室、土工格栅、防渗土工布和反滤土工布。(1) 新旧路基衔接在台阶处，当(120+A)400cm 时，再在路床底及边坡处各增设一层土工格栅。(3) 软土地基反滤土工布：在软土地基顶碎石垫层的外侧铺设反滤土工布。(4) 路面边缘排水反滤土工布：在路面边缘排水渗沟的四周铺设 150g/m2反滤土工布。E林」 ; 弔张哇射删 i 社 肠吧业叙即訪 T&帀讪扔云 I：\整她土亠L.d.A（5）防渗土工布：中央分隔带路面结构层侧面自缘石背部、路面结构层侧面和底部铺设防渗土工布。2、施工方法（1）土工格室施工r-秋 Fj«tTt-at'f.jKft1）冲击碾压完成后，在路基顶面铺设一层咼强土工格室，土工格室的材料标准要求为:高强土工格室：格室片横向抗拉强度±20KN/m,对应延伸率＜15%；格室片纵向抗拉强度±120KN/m,对应延伸率＜15%；格室片间连接处的断裂拉力±120KN/m,网带连接方式采用 U型钢钉插接编制，U 型钉直径±2.5mm,格室的连接处连接件的抗剪切力±120KN/m,格室高度 75mm,网格尺寸 40cmX40cm,单网尺寸为 10.4mX5moU 型钢筋钉由① 10 钢筋制作（r=5,l=50cm）。2）土工格室布设① 在土工格室未张拉开之前，用镀锌 U 型钉将格室连接；② 将格室张拉，使格室处于张力状态，不允许有松弛感；③ 在铺设土工格室的始端，铁锤将准备好的 U 形钉（① 10 光圆钢筋制作，钉端磨尖，长度为 50cm）扌丁入路基，U 形钉露出部分不高于格室高度，单行锚固，锚固间距 1.0 米；④ 土工格室在每天气温最高的中午铺设...
