目前各地煤矿普遍使用的液压支架技术参数

目前各地煤矿普遍使用的液压支架技术参数_第1页
1/81

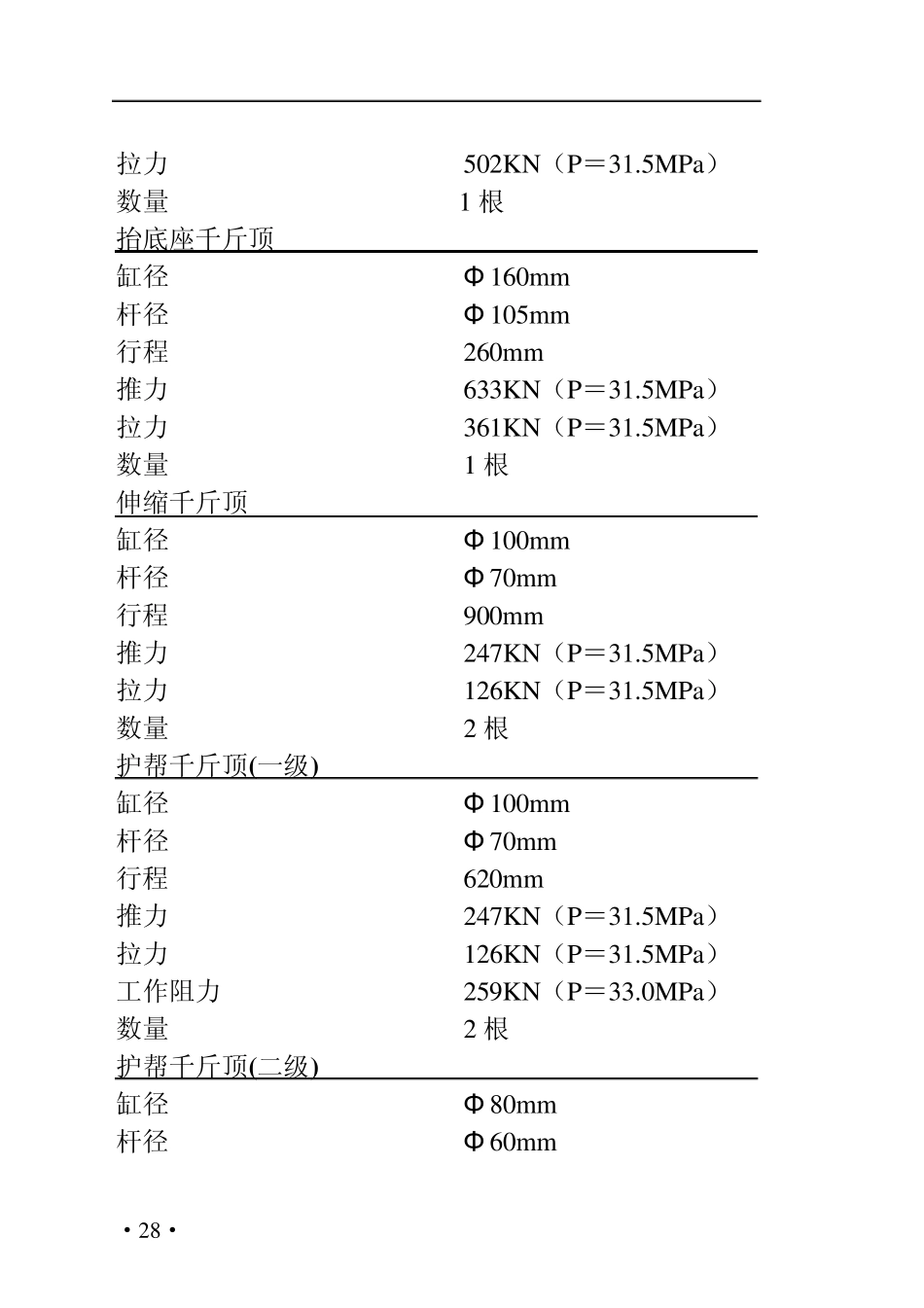

目前各地煤矿普遍使用的液压支架技术参数_第2页
2/81

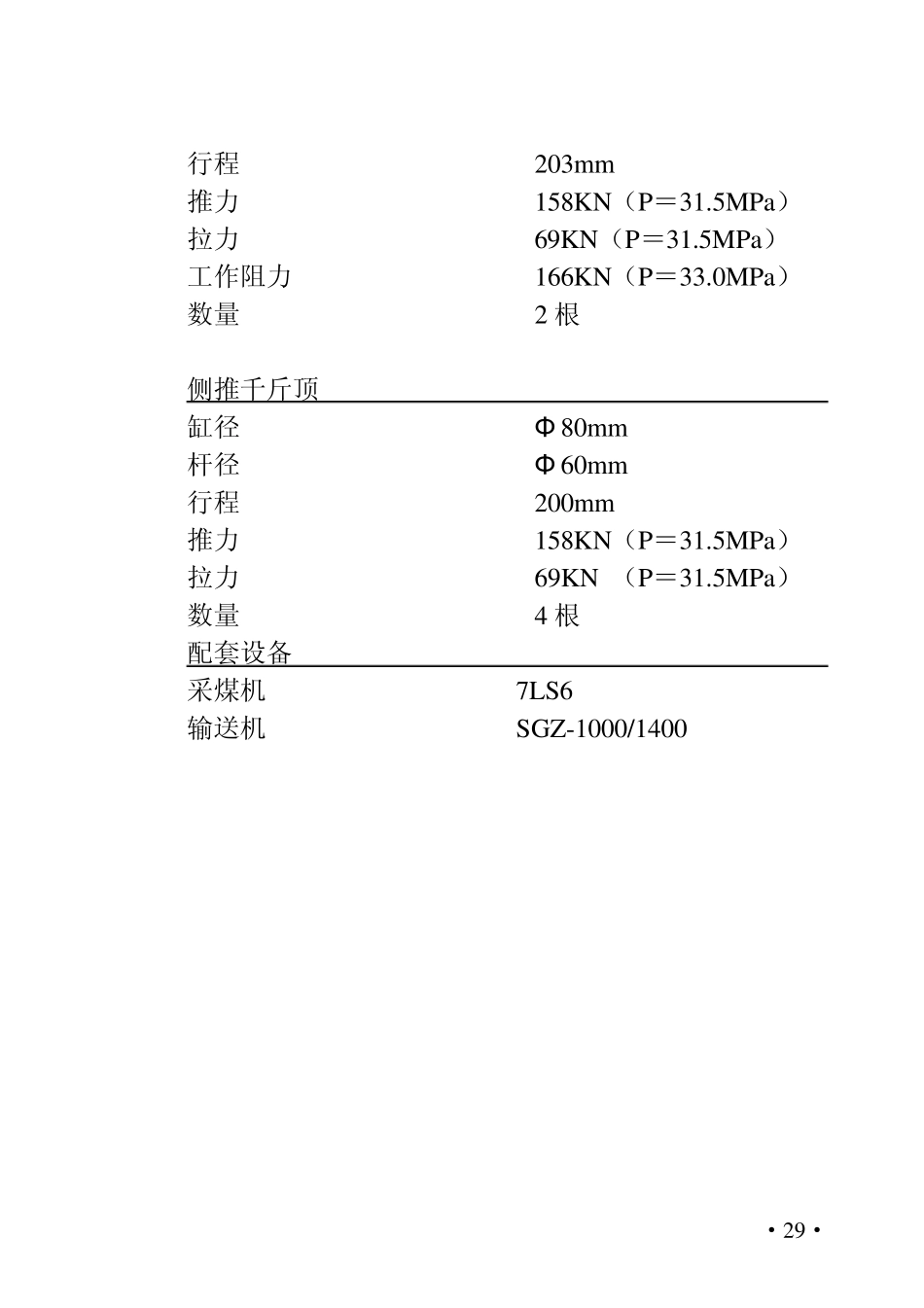

目前各地煤矿普遍使用的液压支架技术参数_第3页
3/81
·27· ZY9200/25/50D 液压支架(郑州) 总 体 型式 两柱四连杆掩护式 中心距 1.75m 支撑高度 2.5-5.0m 支护宽度 1.66-1.86m 初撑力 7916KN (P=31.5MPa) 工作阻力 9200KN(P=36.6MPa) 支护强度 1MPa 对底板比压 2.51MPa 适应煤层倾角 ≤15° 运输外形尺寸 约 7.56×1.66×2.5m 操作方式 电液控制 质量 ≈36300kg 立 柱 双伸缩 缸径 Φ 400/Φ 290mm 柱径 Φ 380/Φ 260mm 初撑力 3958KN(P=31.5MPa) 工作阻力 4600KN(P=36.6MPa/69.68MPa) 数 量 2 根 推移千斤顶 缸径 Φ 180mm 杆径 Φ 110mm 行程 960mm 推力 802KN(P=31.5MPa) ·28· 拉力 502KN(P=31.5MPa) 数量 1 根 抬底座千斤顶 缸径 Φ 160m m 杆径 Φ 105m m 行程 260m m 推力 633KN(P=31.5MPa) 拉力 361KN(P=31.5MPa) 数量 1 根 伸缩千斤顶 缸径 Φ 100m m 杆径 Φ 70m m 行程 900m m 推力 247KN(P=31.5MPa) 拉力 126KN(P=31.5MPa) 数量 2 根 护帮千斤顶(一级) 缸径 Φ 100m m 杆径 Φ 70m m 行程 620m m 推力 247KN(P=31.5MPa) 拉力 126KN(P=31.5MPa) 工作阻力 259KN(P=33.0MPa) 数量 2 根 护帮千斤顶(二级) 缸径 Φ 80m m 杆径 Φ 60m m ·29· 行程 203m m 推力 158KN(P=31.5MPa) 拉力 69KN(P=31.5MPa) 工作阻力 166KN(P=33.0MPa) 数量 2 根 侧推千斤顶 缸径 Φ 80m m 杆径 Φ 60m m 行程 200m m 推力 158KN(P=31.5MPa) 拉力 69KN (P=31.5MPa) 数量 4 根 配套设备 采煤机 7LS6 输送机 SGZ-1000/1400 ·30· Z Z 9200/24/50 液压支架(沈阳天安、郑州、平阳) 总 体 型式 支撑掩护式 支撑高度 2.4-5.0m 支护宽度 1.65-1.85m 初撑力 7755KN (P=31.5MPa) 中心距 1.75m 工作阻力 9200KN(P=38.5/70.0MPa) 支护强度 ≥0.94MPa 对底板比压 ≤2.1MPa 适应煤层倾角 ≤30° 最大件外形尺寸 5.0× 1.5× 2.2m 操作方式 本架手动 最大件重量 ≤15t 进液管径 Φ 50mm 回液管径 Φ 65mm 立 柱 缸径 Φ 280/Φ 200mm 柱径 Φ 260/Φ 170mm 初撑力 1939KN(P=31.5MPa) 工作阻力 2300KN(P=37.4MPa/73.3MPa) 数 量 4 根 推移千斤顶 缸径 Φ 200mm 杆径 Φ 140mm 行程 900mm...
