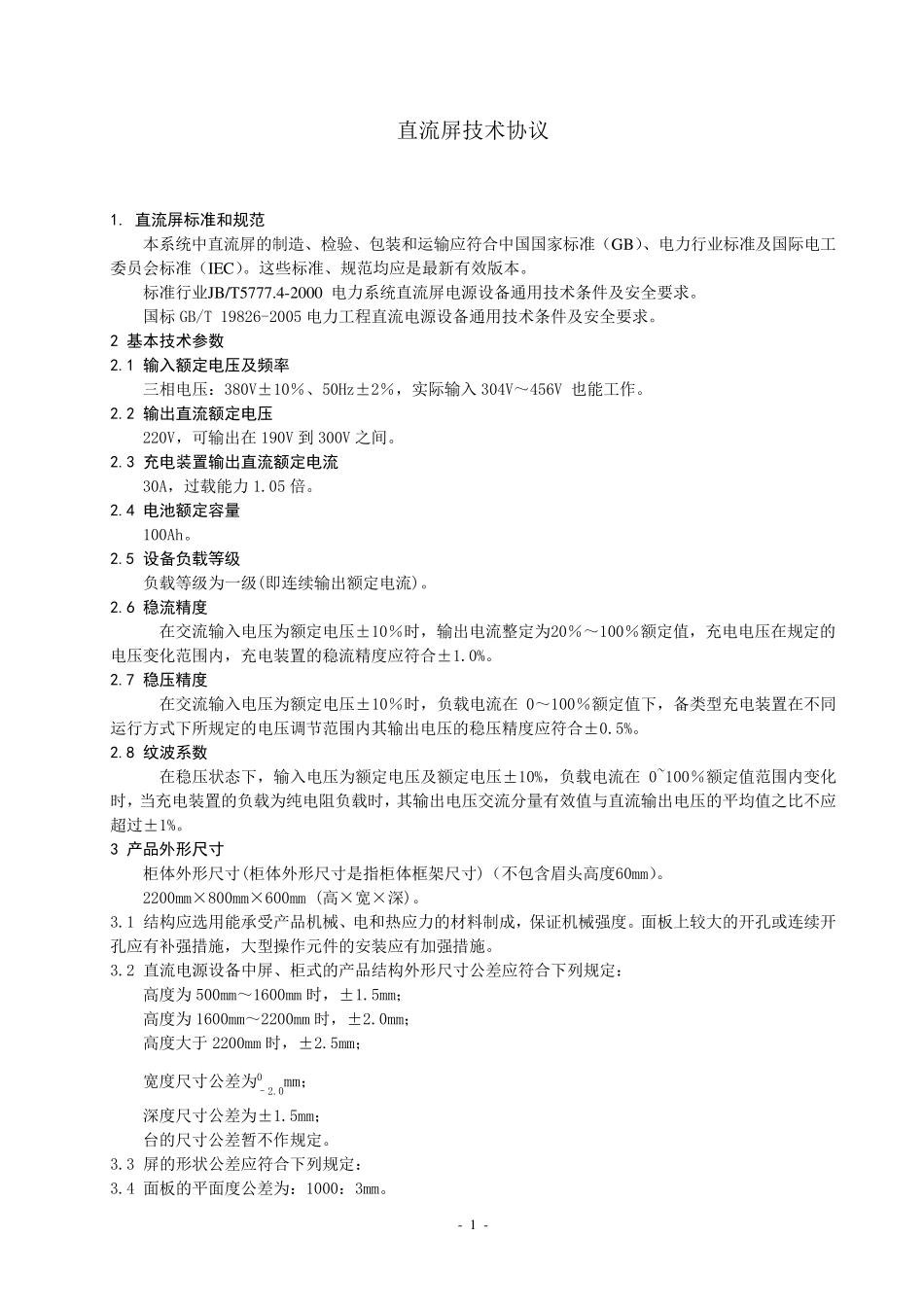

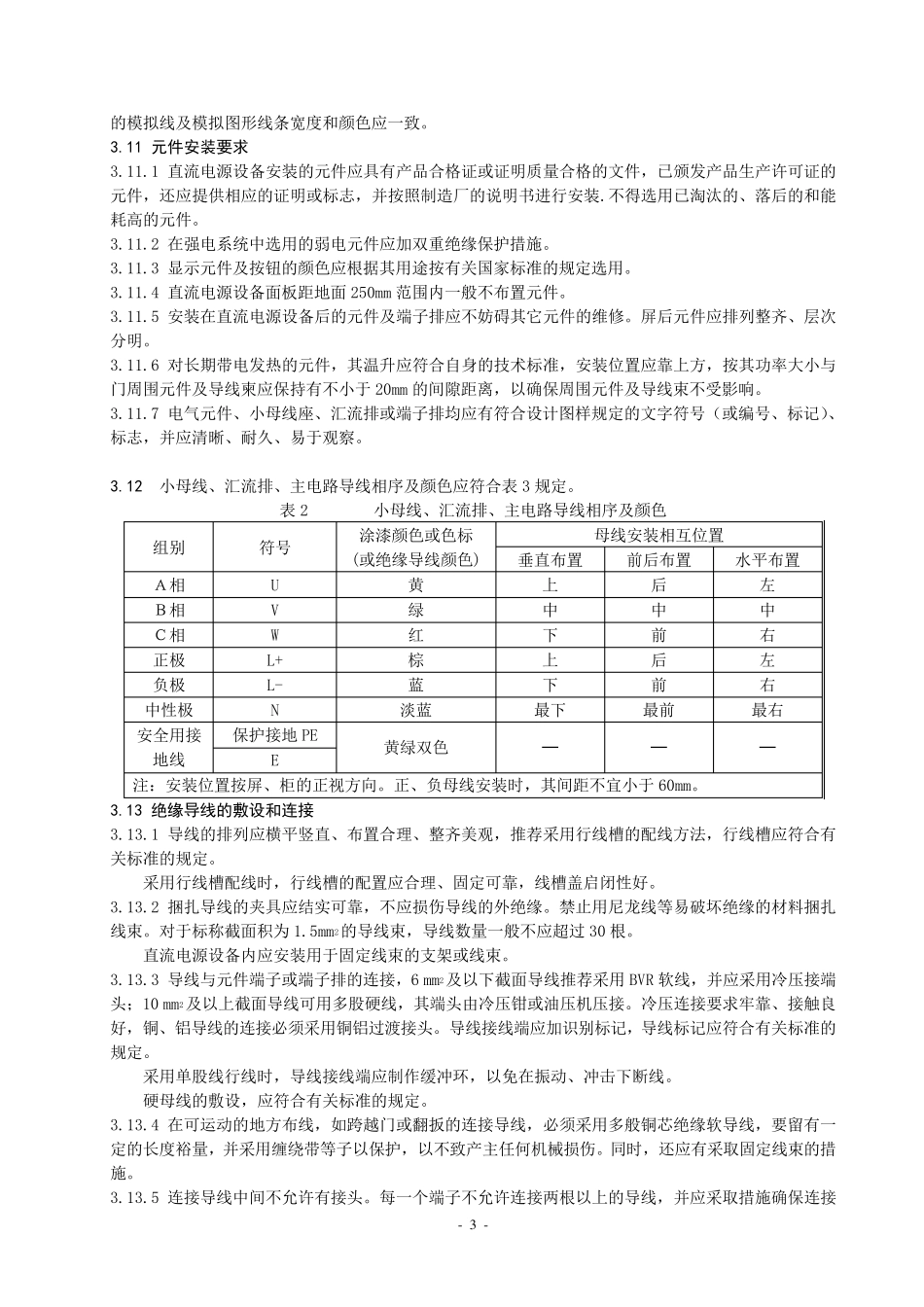

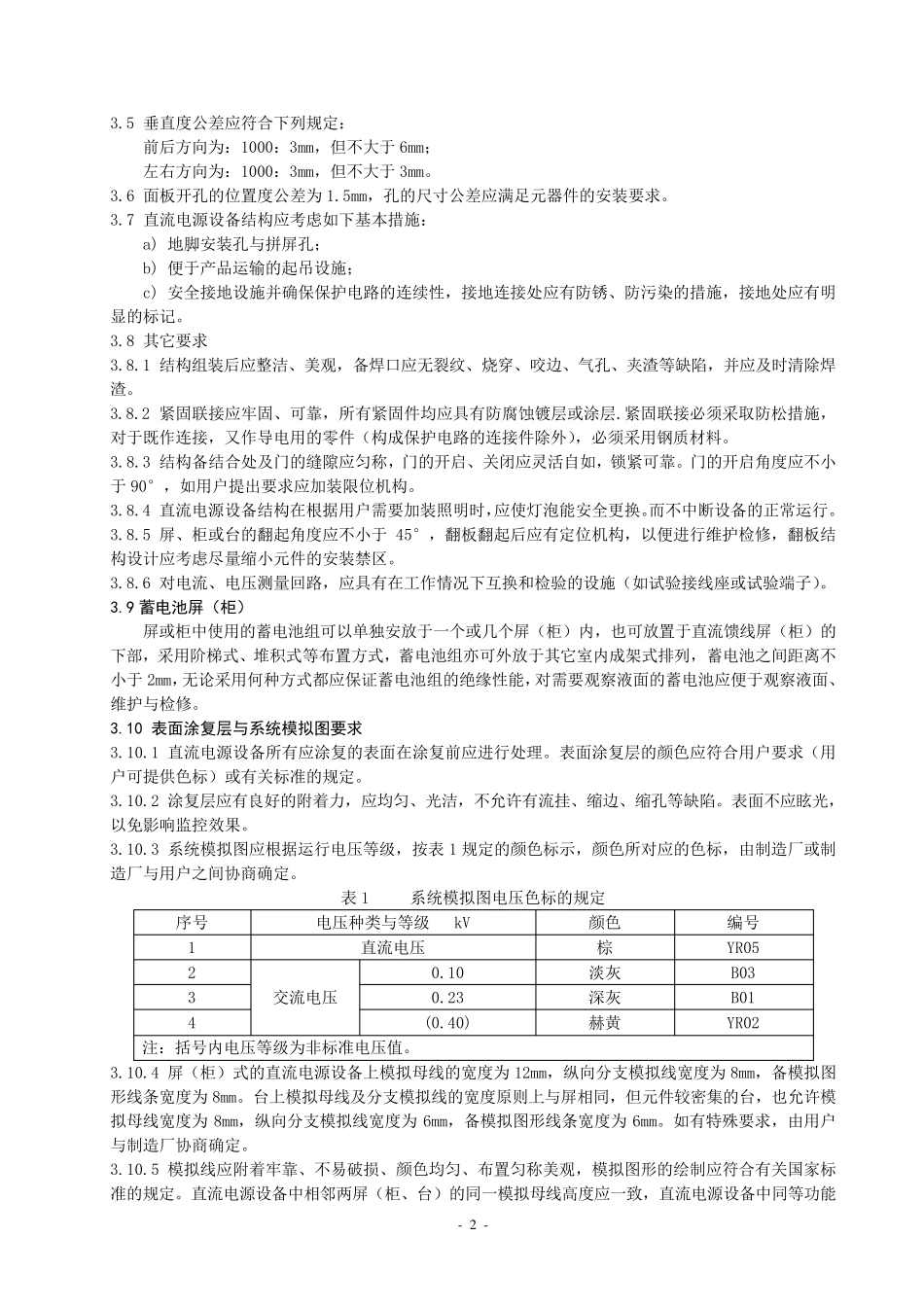

- 1 - 直流屏技术协议 1. 直流屏标准和规范 本系统中直流屏的制造、检验、包装和运输应符合中国国家标准（GB）、电力行业标准及国际电工委员会标准（IEC）。这些标准、规范均应是最新有效版本。 标准行业JB/T 5777.4-2000 电力系统直流屏电源设备通用技术条件及安全要求。 国标GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全要求。 2 基本技术参数 2.1 输入额定电压及频率 三相电压：380V±10％、50Hz±2％，实际输入 304V～456V 也能工作。 2.2 输出直流额定电压 220V，可输出在 190V 到 300V 之间。 2.3 充电装置输出直流额定电流 30A，过载能力1.05 倍。 2.4 电池额定容量 100Ah。 2.5 设备负载等级 负载等级为一级(即连续输出额定电流)。 2.6 稳流精度 在交流输入电压为额定电压±10％时，输出电流整定为20％～100％额定值，充电电压在规定的电压变化范围内，充电装置的稳流精度应符合±1.0%。 2.7 稳压精度 在交流输入电压为额定电压±10％时，负载电流在 0～100％额定值下，备类型充电装置在不同运行方式下所规定的电压调节范围内其输出电压的稳压精度应符合±0.5%。 2.8 纹波系数 在稳压状态下，输入电压为额定电压及额定电压±10%，负载电流在 0~100％额定值范围内变化时，当充电装置的负载为纯电阻负载时，其输出电压交流分量有效值与直流输出电压的平均值之比不应超过±1%。 3 产品外形尺寸 柜体外形尺寸(柜体外形尺寸是指柜体框架尺寸)（不包含眉头高度60mm）。 2200mm×800mm×600mm (高×宽×深)。 3.1 结构应选用能承受产品机械、电和热应力的材料制成 ，保 证 机械强 度。面 板 上 较 大 的开 孔 或 连续开孔 应有补 强 措 施 ，大 型操 作元 件的安装应有加 强 措 施 。 3.2 直流电源设备中屏、柜式的产品结构外形尺寸公 差 应符合下列 规定： 高度为 500mm～1600mm 时，±1.5mm； 高度为 1600mm～2200mm 时，±2.0mm； 高度大 于 2200mm 时，±2.5mm； 宽度尺寸公 差 为0 – 2.0mm； 深度尺寸公 差 为±1.5mm； 台 的尺寸公 差 暂 不作规定。 3.3 屏的形状公 差 应符合下列 规定： 3.4 面 板 的平面 度公 差 为：1000：3mm。 - 2 - 3.5 垂 直 度 公 差 应 符 合 下 列 规 定 ： 前 后 方 向 为 ： 1000： 3mm， 但 不 大 于 6mm； 左 右 方 向 为 ： 10...
