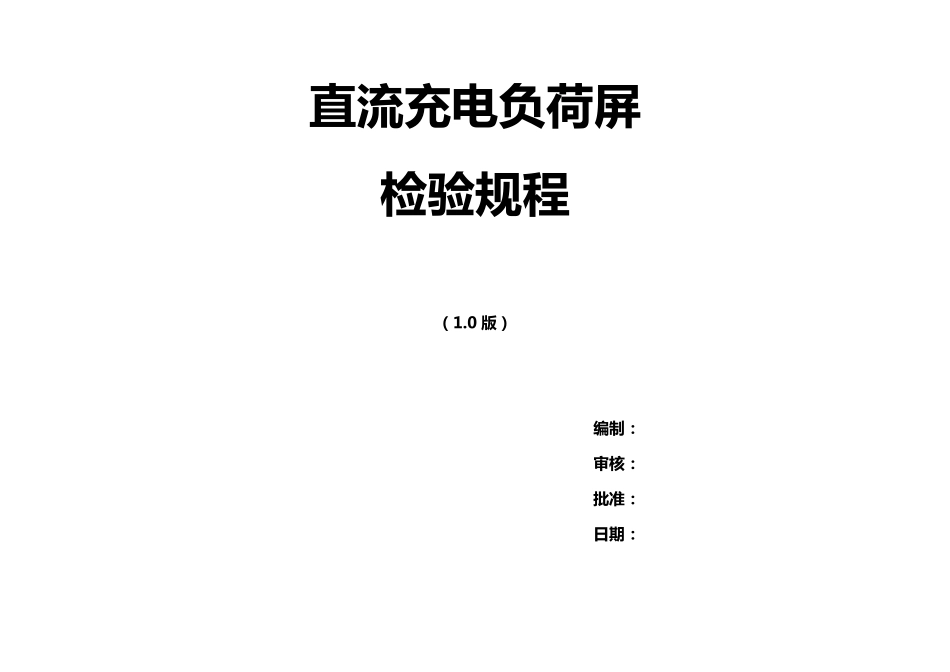

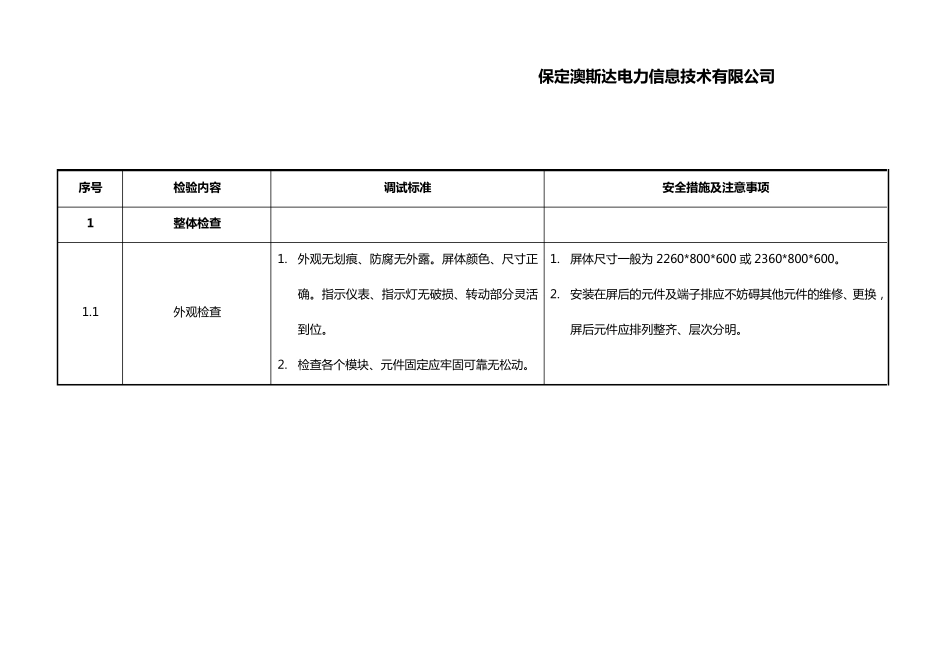

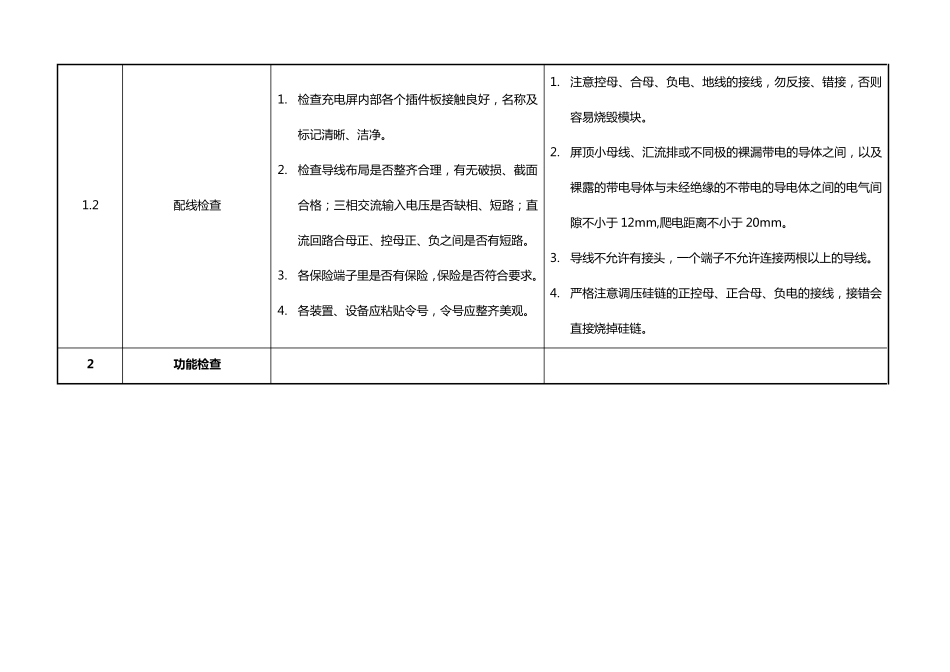

直 流 充电负荷屏 检验规程 （1.0 版） 编制： 审核： 批准： 日期： 保 定 澳 斯 达 电 力 信 息 技 术 有 限 公 司 序 号 检 验 内 容 调 试 标 准 安 全 措 施 及 注 意 事项 1 整体检 查 1.1 外 观 检 查 1. 外 观 无 划 痕 、防腐无 外 露。屏体颜色、尺寸正确。指示仪表、指示灯无 破损、转动部分灵活到位。 2. 检 查 各个模块、元件固定应牢固可靠无 松动。 1. 屏体尺寸一般为 2260*800*600 或 2360*800*600。 2. 安装在屏后的元件及端子排应不妨碍其他元件的维修、更换，屏后元件应排列整齐、层次分明。 1.2 配 线 检 查 1. 检 查 充 电 屏 内 部 各 个 插 件 板 接 触 良 好 ， 名 称 及标 记 清 晰 、洁净。 2. 检 查 导线 布局是否整齐合理， 有无破损、截面合格；三相交流输入电 压是否缺相、短路；直流回路合母正、控母正、负之间是否有短路。 3. 各 保险端子里是否有保险， 保险是否符合要求。 4. 各 装置、设备应粘贴令号， 令号应整齐美观。 1. 注意控母、合母、负电 、地线 的接 线 ， 勿反接 、错接 ， 否则容易烧毁模块。 2. 屏 顶小母线 、汇流排或不同极的裸漏带电 的导体之间， 以及裸露的带电 导体与未经绝缘的不带电 的导电 体之间的电 气间隙不小于 12mm,爬电 距离不小于 20mm。 3. 导线 不允许有接 头， 一个 端子不允许连接 两根以上的导线 。 4. 严格注意调压硅链的正控母、正合母、负电 的接 线 ， 接 错会直接 烧掉硅链。 2 功能检查 2.1 耐 压 和 绝 缘 检 查 1. 屏 内 所 有 具 有 接 地 标 识 的 元 器 件 均 可 靠 接 地 。 2. 耐 压 试 验 ， 用 工 频2KV， 对 直 流 母 线 、交 流 进线 及 各 支 路 进 行 耐 压1min 试 验 ， 应 不 闪 络 、不 击 穿 。 3. 电 源 系 统 主 回 路 中 交 流 回 路 对 地 、直 流 回 路 对地 、直 流 回 路 对 交 流 回 路 出 间 ， 用 1000V 摇 表测 量 ， 绝 缘 电 阻 应 不 小 于 100MΩ。 1. 在 做 耐 压 、绝 缘 试 验 之 前 ， 应 将 电 子 仪 器 、自 动 装 置 从 直 流母 线 上 脱 离 开 ， 摘 掉 避 雷 器 。 2. 在 做 耐 压 、绝 ...
