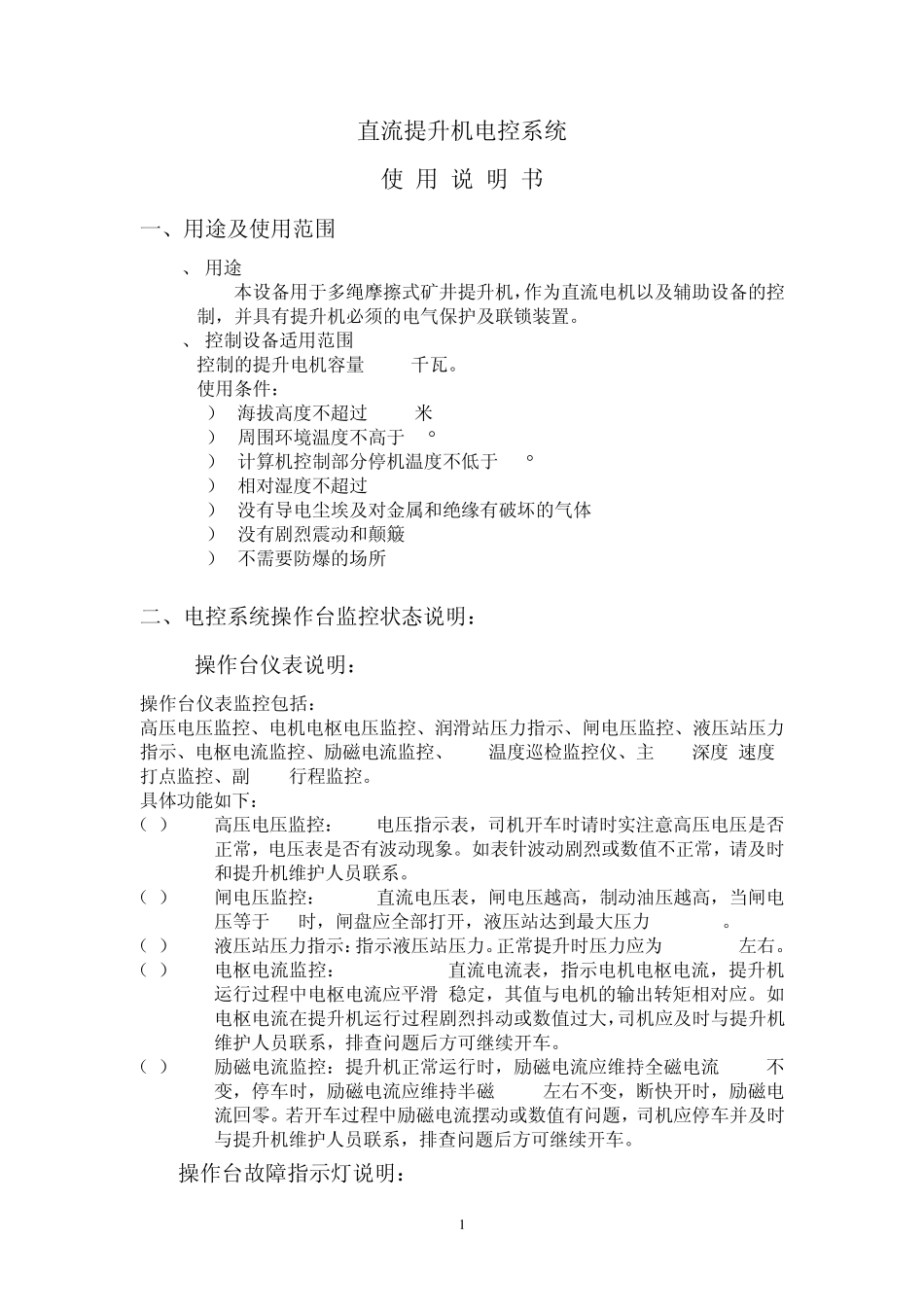

1 直流提升机电控系统 使 用 说 明 书 一、用途及使用范围 1、 用途 本设备用于多绳摩擦式矿井提升机，作为直流电机以及辅助设备的控制，并具有提升机必须的电气保护及联锁装置。 2、 控制设备适用范围 控制的提升电机容量 1000千瓦。 使用条件： 1） 海拔高度不超过 1000米 2） 周围环境温度不高于 40C 3） 计算机控制部分停机温度不低于-40C 4） 相对湿度不超过 85% 5） 没有导电尘埃及对金属和绝缘有破坏的气体 6） 没有剧烈震动和颠簸 7） 不需要防爆的场所 二、电控系统操作台监控状态说明： 2.1 操作台仪表说明： 操作台仪表监控包括： 高压电压监控、电机电枢电压监控、润滑站压力指示、闸电压监控、液压站压力指示、电枢电流监控、励磁电流监控、1#2#温度巡检监控仪、主 PLC深度/速度/打点监控、副 PLC行程监控。 具体功能如下： （1） 高压电压监控：6KV电压指示表，司机开车时请时实注意高压电压是否正常，电压表是否有波动现象。如表针波动剧烈或数值不正常，请及时和提升机维护人员联系。 （2） 闸电压监控：0~10V直流电压表，闸电压越高，制动油压越高，当闸电压等于 8V时，闸盘应全部打开，液压站达到最大压力 13.5MPA。 （3） 液压站压力指示：指示液压站压力。正常提升时压力应为 13.5MPA左右。 （4） 电枢电流监控：0~+/-4000A直流电流表，指示电机电枢电流，提升机运行过程中电枢电流应平滑/稳定，其值与电机的输出转矩相对应。如电枢电流在提升机运行过程剧烈抖动或数值过大，司机应及时与提升机维护人员联系，排查问题后方可继续开车。 （5） 励磁电流监控：提升机正常运行时，励磁电流应维持全磁电流145A不变，停车时，励磁电流应维持半磁 100A左右不变，断快开时，励磁电流回零。若开车过程中励磁电流摆动或数值有问题，司机应停车并及时与提升机维护人员联系，排查问题后方可继续开车。 2.2操作台故障指示灯说明： 2 安全回路：正常时亮，有故障时灭。正常时允许开车，故障时禁止开车。请根据故障灯以及上位监控画面指示排查故障并将主令和闸把恢复零位后按“故障复位”恢复正常。 井口检测过卷：当罐笼触碰井筒过卷开关使其动作时，“井口检测过卷”指示灯亮，“安全回路”指示灯灭。请旋转“过卷复位”转换开关来恢复安全回路。 当转换开关打在 3档“正解除”时，屏蔽主罐侧过卷开关，但不能正向继续开车；当转换开关打在 1档“反解除”时，屏蔽副罐侧...
