直流电机双闭环系统课程设计

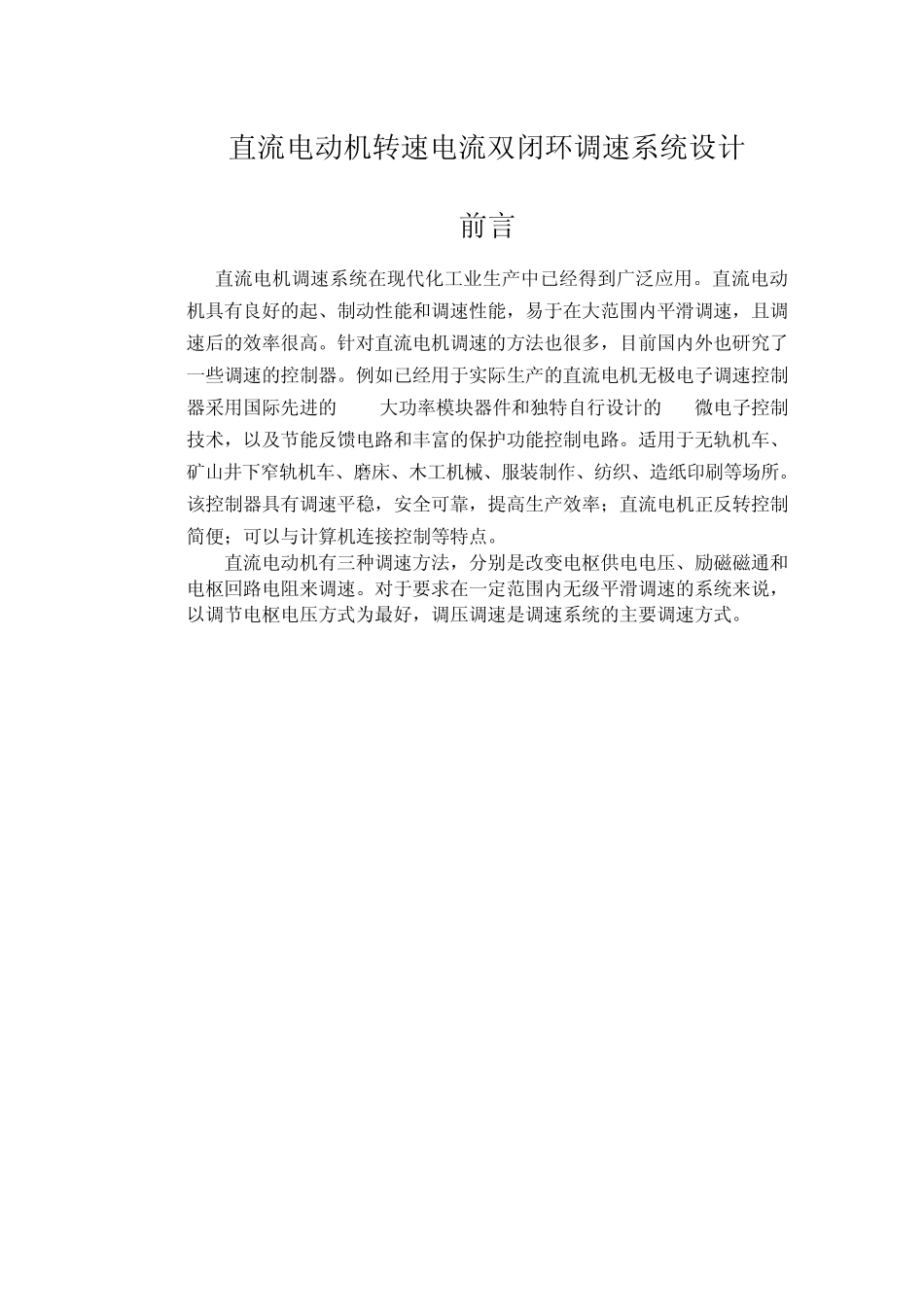

直流电机双闭环系统课程设计_第1页
1/36

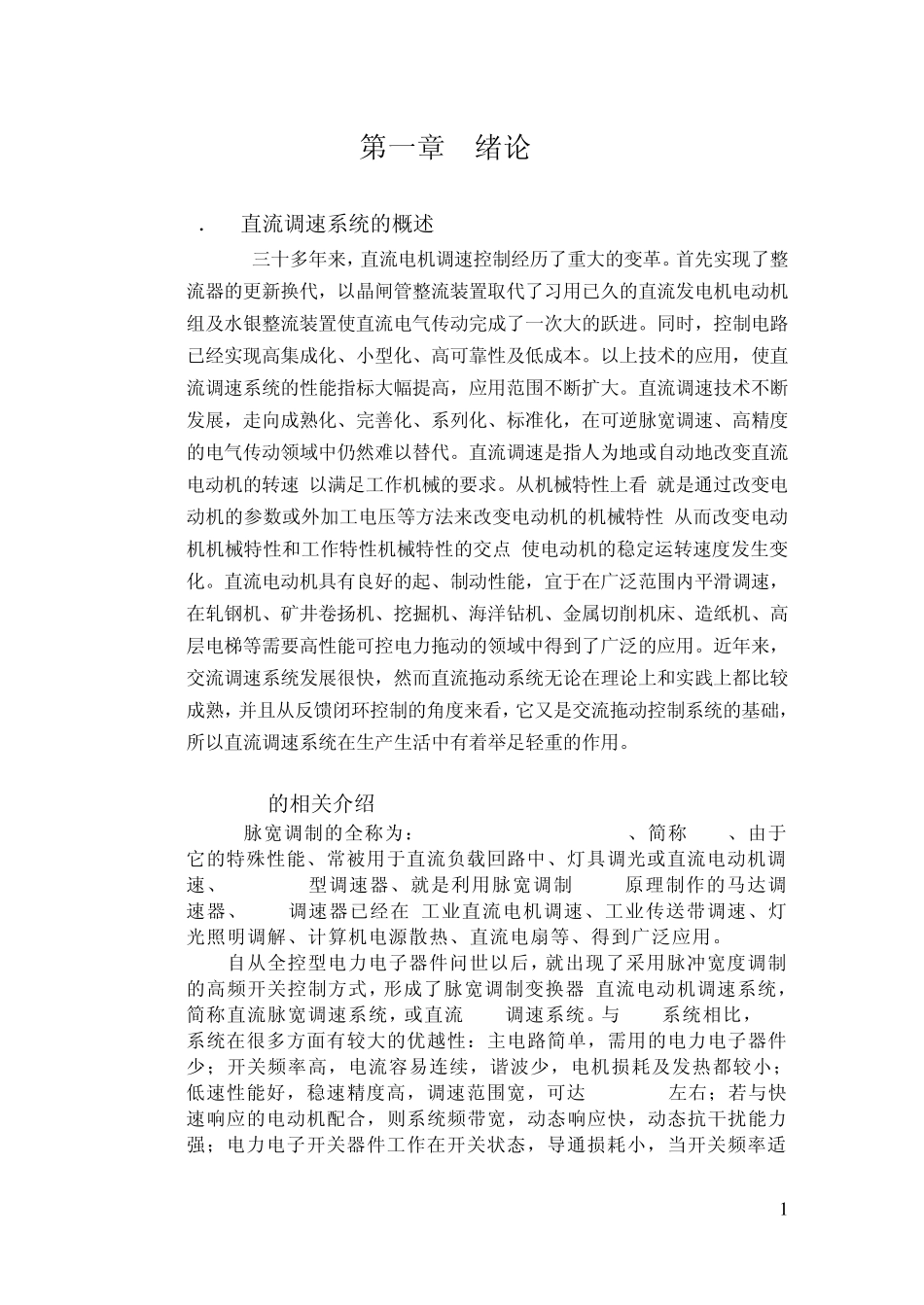

直流电机双闭环系统课程设计_第2页
2/36

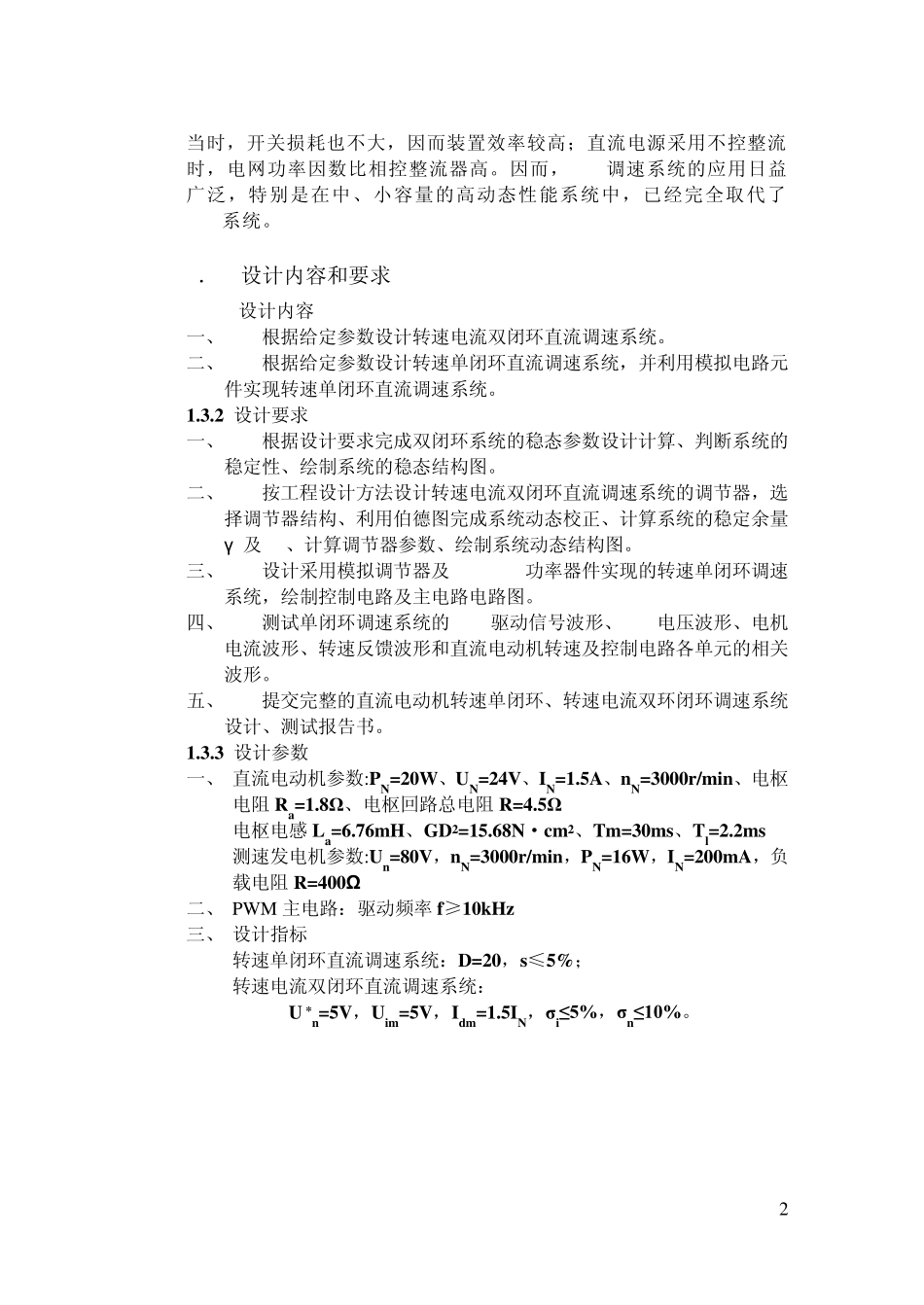

直流电机双闭环系统课程设计_第3页
3/36
直流电动机转速电流双闭环调速系统设计 前言 直流电机调速系统在现代化工业生产中已经得到广泛应用。直流电动机具有良好的起、制动性能和调速性能,易于在大范围内平滑调速,且调速后的效率很高。针对直流电机调速的方法也很多,目前国内外也研究了一些调速的控制器。例如已经用于实际生产的直流电机无极电子调速控制器采用国际先进的IGBT大功率模块器件和独特自行设计的PWM微电子控制技术,以及节能反馈电路和丰富的保护功能控制电路。适用于无轨机车、矿山井下窄轨机车、磨床、木工机械、服装制作、纺织、造纸印刷等场所。该控制器具有调速平稳,安全可靠,提高生产效率;直流电机正反转控制简便;可以与计算机连接控制等特点。 直流电动机有三种调速方法,分别是改变电枢供电电压、励磁磁通和电枢回路电阻来调速。对于要求在一定范围内无级平滑调速的系统来说,以调节电枢电压方式为最好,调压调速是调速系统的主要调速方式。 1 第一章 绪论 1.1 直流调速系统的概述 三十多年来,直流电机调速控制经历了重大的变革。首先实现了整流器的更新换代,以晶闸管整流装置取代了习用已久的直流发电机电动机组及水银整流装置使直流电气传动完成了一次大的跃进。同时,控制电路已经实现高集成化、小型化、高可靠性及低成本。以上技术的应用,使直流调速系统的性能指标大幅提高,应用范围不断扩大。直流调速技术不断发展,走向成熟化、完善化、系列化、标准化,在可逆脉宽调速、高精度的电气传动领域中仍然难以替代。直流调速是指人为地或自动地改变直流电动机的转速,以满足工作机械的要求。从机械特性上看,就是通过改变电动机的参数或外加工电压等方法来改变电动机的机械特性,从而改变电动机机械特性和工作特性机械特性的交点,使电动机的稳定运转速度发生变化。直流电动机具有良好的起、制动性能,宜于在广泛范围内平滑调速,在轧钢机、矿井卷扬机、挖掘机、海洋钻机、金属切削机床、造纸机、高层电梯等需要高性能可控电力拖动的领域中得到了广泛的应用。近年来,交流调速系统发展很快,然而直流拖动系统无论在理论上和实践上都比较成熟,并且从反馈闭环控制的角度来看,它又是交流拖动控制系统的基础,所以直流调速系统在生产生活中有着举足轻重的作用。 1.2 PWM的相关介绍 脉宽调制的全称为:Pulse WidthModulator、简称 PWM、由于它的特殊性能、常被用于直流负载回路中、灯具调光或直流电动机调速、HW-1020型调速器、就是利用脉宽调制(P...
