直流电路试题

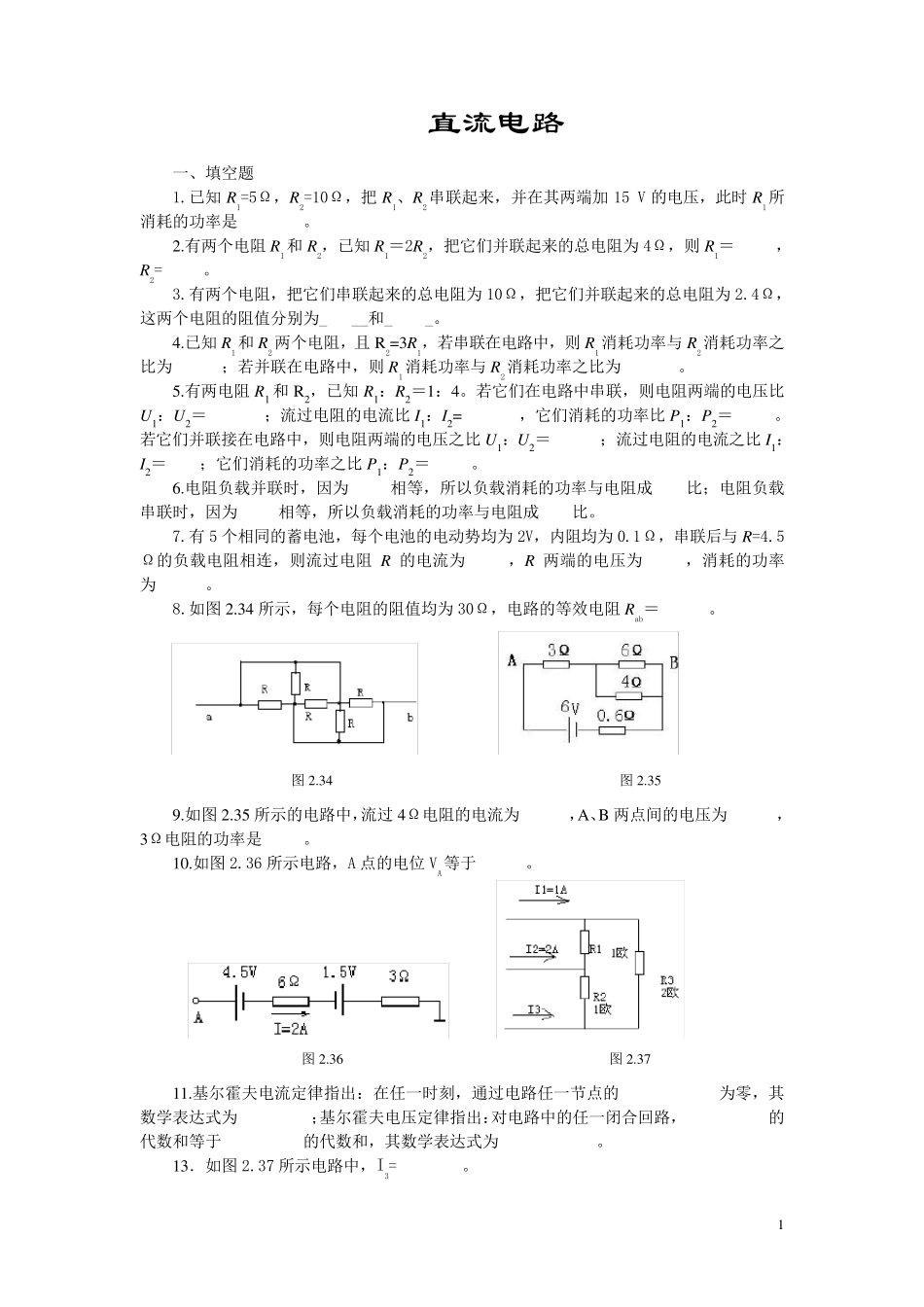

1 直流电路 一、填空题 1.已知R1=5Ω，R2=10Ω，把 R1、R2串联起来，并在其两端加 15 V 的电压，此时 R1所消耗的功率是 。 2.有两个电阻 R1和 R2，已知R1＝2R2，把它们并联起来的总电阻为 4Ω，则 R1＝ ，R2= 。 3.有两个电阻，把它们串联起来的总电阻为 10Ω，把它们并联起来的总电阻为 2.4Ω，这两个电阻的阻值分别为_ __和_ _。 4.已知R1和 R2两个电阻，且 R2=3R1，若串联在电路中，则 R1消耗功率与 R2消耗功率之比为 ；若并联在电路中，则 R1消耗功率与 R2消耗功率之比为 。 5.有两电阻 R1 和 R2，已知R1：R2＝1：4。若它们在电路中串联，则电阻两端的电压比U 1：U 2＝ ；流过电阻的电流比 I1：I2= ，它们消耗的功率比 P1：P2＝ 。若它们并联接在电路中，则电阻两端的电压之比 U 1：U 2＝ ；流过电阻的电流之比 I1：I2＝ ；它们消耗的功率之比 P1：P2＝ 。 6.电阻负载并联时，因为 相等，所以负载消耗的功率与电阻成 比；电阻负载串联时，因为 相等，所以负载消耗的功率与电阻成 比。 7.有 5 个相同的蓄电池，每个电池的电动势均为 2V，内阻均为 0.1Ω，串联后与 R=4.5Ω的负载电阻相连，则流过电阻 R 的电流为 ，R 两端的电压为 ，消耗的功率为 。 8.如图 2.34 所示，每个电阻的阻值均为 30Ω，电路的等效电阻 Rab＝ 。 图 2.34 图 2.35 9.如图 2.35 所示的电路中，流过 4Ω电阻的电流为 ，A、B 两点间的电压为 ，3Ω电阻的功率是 。 10.如图 2.36 所示电路，A 点的电位 VA等于 。 图 2.36 图 2.37 11.基尔霍夫电流定律指出：在任一时刻，通过电路任一节点的 为零，其数学表达式为 ；基尔霍夫电压定律指出：对电路中的任一闭合回路， 的代数和等于 的代数和，其数学表达式为 。 13．如图 2.37 所示电路中，I3= 。 2 12.电压源变换为等效电流源的公式为 ，内阻ｒ数值 ，改为 并 联；电流源变换为等效电压源的公式为 ，内阻ｒ数值 ，改为 联。 13.任何线段性有源二端网络，对外电路而言，可以用一个等效电源代替，等效电源的电动势E。等于有源二端网络两端点间的 ；等效电源的内阻R0 等于该有源二端网络中所有电源取零值，仅保留其内阻时所得的无源二端网络的 。 14.用戴维南定理计算有源二端网络的等效电源只对 等效，对 不等效。 15.实验测得某有源二端网络的开路电压为6V，短路电流为2A，当外接负载电阻为3Ω时...
